8. Montage

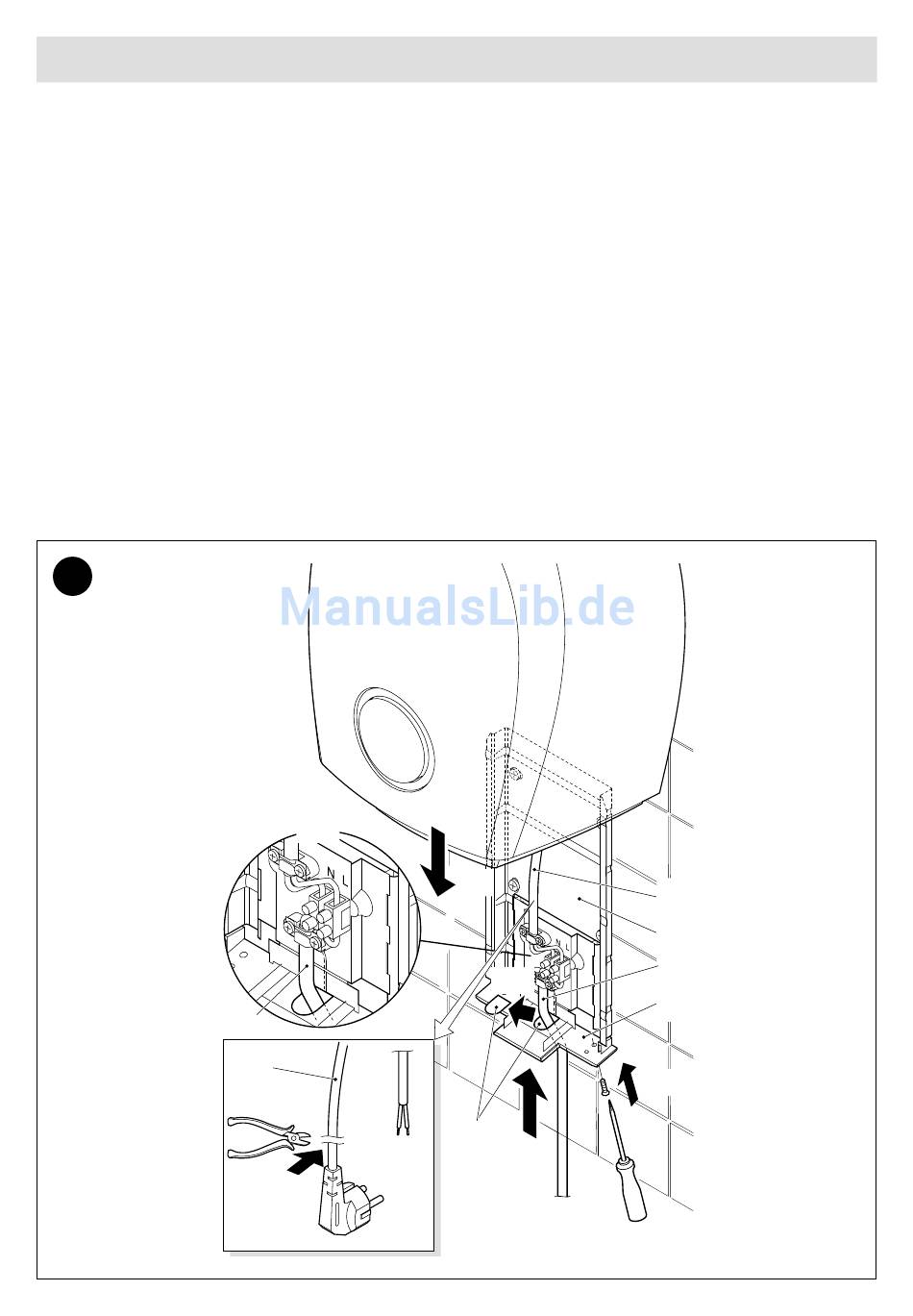

d.) Raccordement par le bas à une conduite sur cr épi.
Raccordement de la conduite en saillie depuis le bas. Pour
ce faire, détachez le passe-câble [ 9 ] prévu se trouvant
en haut au centre de la plaque de recouvrement [ 1 ] se
trouvant au dos de l'appareil. Après avoir fixé la plaque
de montage [ 2 ] conformément à la figure C, procédez
au raccordement de la conduite en saillie à travers
l'orifice de la plaque de recouvrement. L'autre raccorde-
ment s'effectue tel que décrit au 2nd paragraphe de la
section B.
L'appareil est désormais prêts à fonctionner.
3d
III
10
5
I
8. Instalação
d.) Ligação através de condutor aparente de baixo.
Para o efeito, desprenda a guia de cabos [ 9 ] existente
no painel de cobertura [ 1 ], em baixo, ao centro. Após
fixar a placa de montagem [ 2 ] conforme indicado na Fig.
C, guie o cabo exterior através da abertura no painel de
cobertura. O restante processo de ligação é idêntico ao
descrito no ponto B, 2º parágrafo.
Os aparelhos estão agora prontos a funcionar.
II
IV
9
V
28
5
2
10
1
VI
