6. Instructions de montage

Le montage de l'appareil doit être effectué par un tech-
nicien spécialisé afin de garantir qu'il est conforme aux

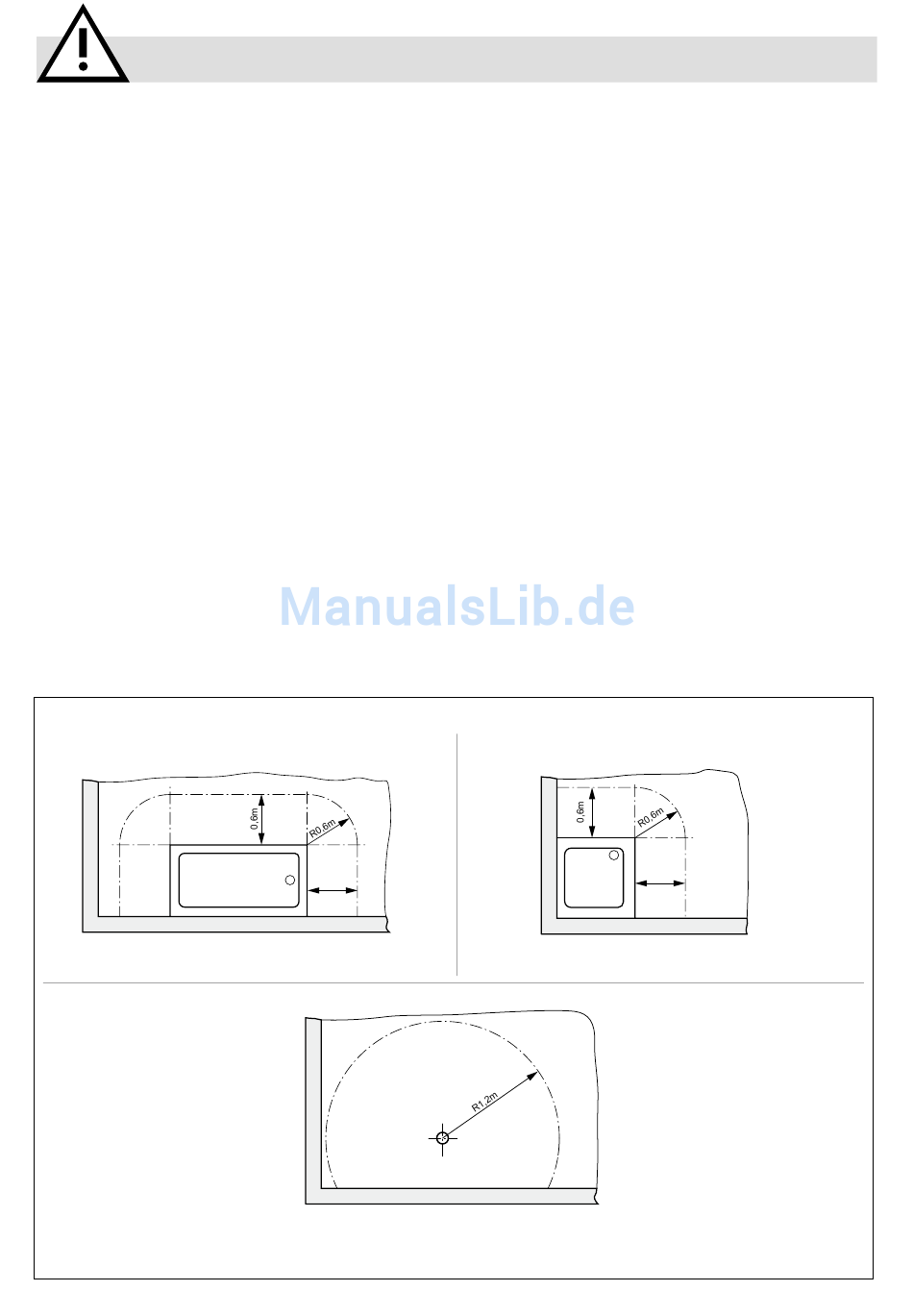

normes de sécurité en vigueur. Dans les salles de bain
avec douche et baignoire, l'appareil ne doit pas être
installé dans les périmètres de sécurité déterminés par
les dispositions VDE (0,6 m par rapport au rebord de la
douche ou de la baignoire et 1,2 m par rapport aux pom-
meaux de douche).
L'installation électrique doit comporter un interrupteur
ayant un intervalle de coupure d'au moins 3 mm qui
coupe tous les pôles de l'appareil.
Le système de montage WHT permet un montage mural
simple, facilitant la maintenance, sans devoir ouvrir
l'appareil. Le montage se déroule de la manière suivante:
L'installateur...
1. ...installe une prise (ou un branchement fixe); sortie du
câble à une hauteur de 116 cm si le bord inférieur de
l'appareil monté doit se trouver à une hauteur de 110 cm.
2. ...visse la plaque de montage.
3. ...fait glisser l'appareil prêt à fonctionner sur la plaque.
4. ...branche la fiche sur la prise (ou raccorde le câble).
5. ...visse le dispositif antivol – terminé!
Baignoire / Banheira
Badewanne / Bath tub
6. Instruções de montagem
A montagem deve ser solicitada a um técnico especia-
lizado, de forma a garantir que a instalação do aparelho
é efectuada de acordo com as normas de segurança. Em
espaços com duches e banheiras, o aparelho não pode ser
colocado nas zonas de segurança estabelecidas nos regu-
lamentos VDE (0,6 m em relação ao rebordo do duche e/
ou da banheira e 1,2 m em relação a chuveiros).
A instalação eléctrica deve estar equipada com um
interruptor com abertura de contacto de no mínimo 3 mm
para desligar todos os pólos do aparelho.
O sistema de montagem WHT permite que a montagem
na parede seja simples e de fácil manutenção, sem
precisar de abrir o aparelho. A montagem é efectuada do
seguinte modo::
O instalador...
1. ...... instala uma tomada (ou uma ligação fixa), saída
2. ... aparafusa a placa de montagem.
3. ... empurra o aparelho pronto para funcionar.
4. ... insere a ficha de alimentação (ou liga).
5. ... aparafusa o dispositivo anti-roubo - e já está!
X
0,6m
Brausekopf / Shower head
Pommeau de douche / Chuveiro
21
do cabo a uma altura de 116 cm para a montagem pre-
vista da borda inferior do aparelho à altura de 110 cm.
Douche / Duche
Dusche / Shower
0,6m
Z
Y
