8. Montage

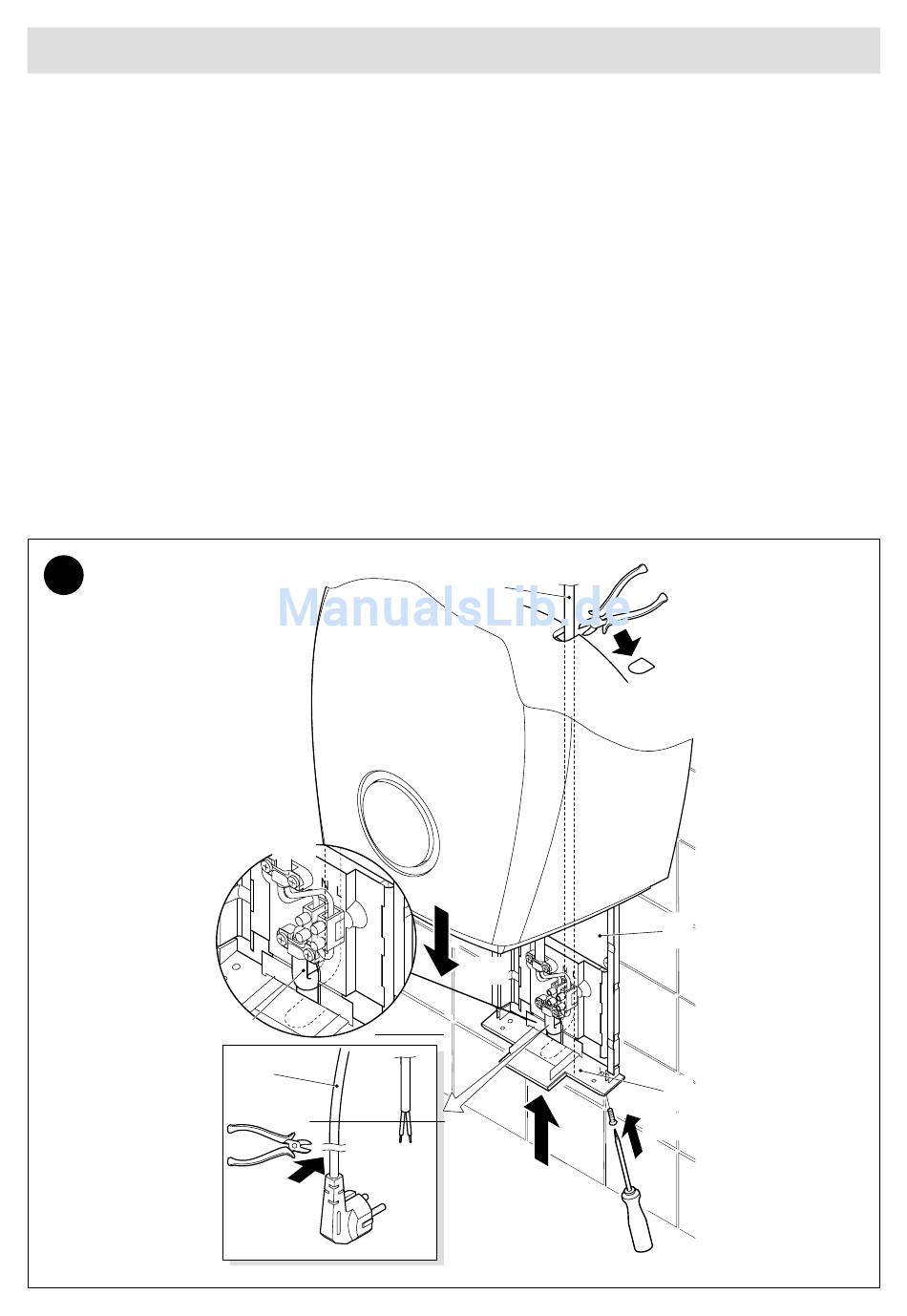

c.) Raccordement par le haut à une conduite sur cr épi.
Pour ce faire, détachez le passe-câble prévu en haut au
centre se trouvant au dos de l'appareil. Après avoir fixé
la plaque de montage [ 2 ] conformément à la figure
C, procédez au raccordement de la conduite en saillie
sur la plaque de montage par le bas sous la plaque de
recouvrement [ 1 ] et à travers l'orifice. L'autre raccorde-
ment s'effectue tel que décrit au 2nd paragraphe de la
section B.
L'appareil est désormais prêts à fonctionner.
3c
IV
10
5
I
8. Instalação
c.) Ligação através de condutor aparente de cima.
Para o efeito, desprenda a guia de cabos existente na
parte de trás do aparelho, em cima, ao centro. Após fixar
a placa de montagem [ 2 ] conforme indicado na Fig. C,
insira o cabo exterior na placa de montagem, de cima
para baixo, sob o painel de cobertura [ 1 ] e através da
abertura. O restante processo de ligação é idêntico ao
descrito no ponto B, 2º parágrafo.
Os aparelhos estão agora prontos a funcionar.
10
III
3
2
V
27
II
2
1
VI
