clage WHT Montageanleitung Seite 25

8. Montage
3. Les 5 types de raccordement décrits ci-après a.)
– e.) sont possibles.

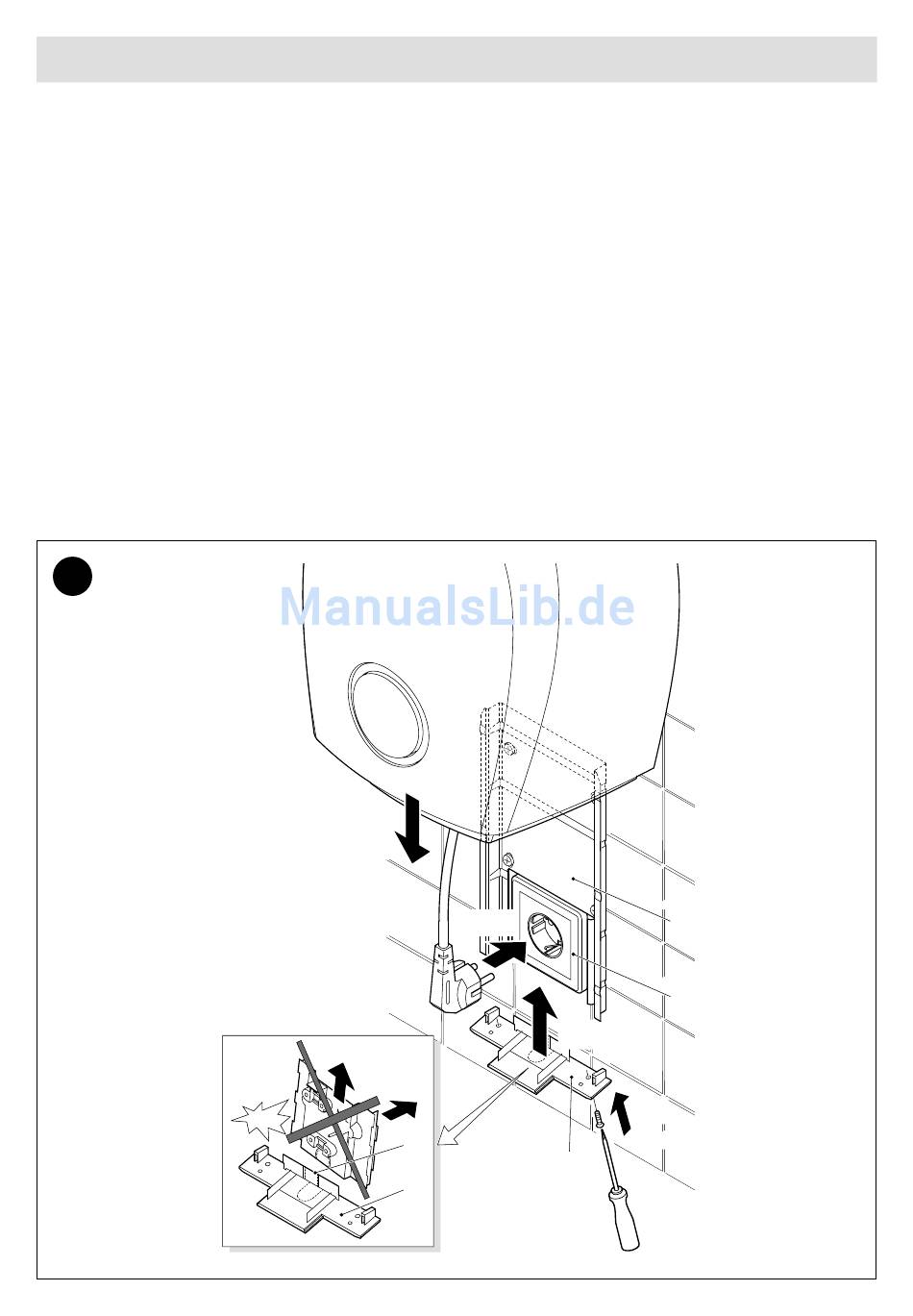

a.) Pose sur une prise encastrée déjà installée.
La partie supérieure de la plaque de recouvrement [ 1 ] ne
s'avère pas requise. Démontez-la au point de rupture [ 4 ].
Après avoir fixé la plaque de montage [ 2 ] conformément
à la figure B, faites glisser l'appareil depuis le haut sur la
plaque de montage, insérez la fiche dans la prise secteur
[ 3 ] puis faites glisser l'appareil complètement vers le bas.
Fixez la plaque de recouvrement à l'aide des 2 vis à tôle.
L'appareil est désormais prêts à fonctionner.
3a
II
I
Click
4
1
8. Instalação
3. São possíveis os 5 tipos de ligação seguidamen -
te descritos. a.) para e.).
a.) Montagem através de uma tomada embutida já
instalada.
A parte superior da placa de cobertura [ 1 ] não é neces-
sária. Parta-a no ponto de ruptura [ 4 ]. Após a fixação
da placa de montagem [ 2 ] conforme indicado na Fig.
B, insira o aparelho, de cima para baixo sobre a placa
de montagem, ligue a ficha à tomada [ 3 ] e empurre o
aparelho totalmente para baixo. Fixe o painel de cober-
tura com os 2 parafusos de chapa de cabeça escareada
fornecidos.
Os aparelhos estão agora prontos a funcionar.
III
IV
1
25
2
3
V
