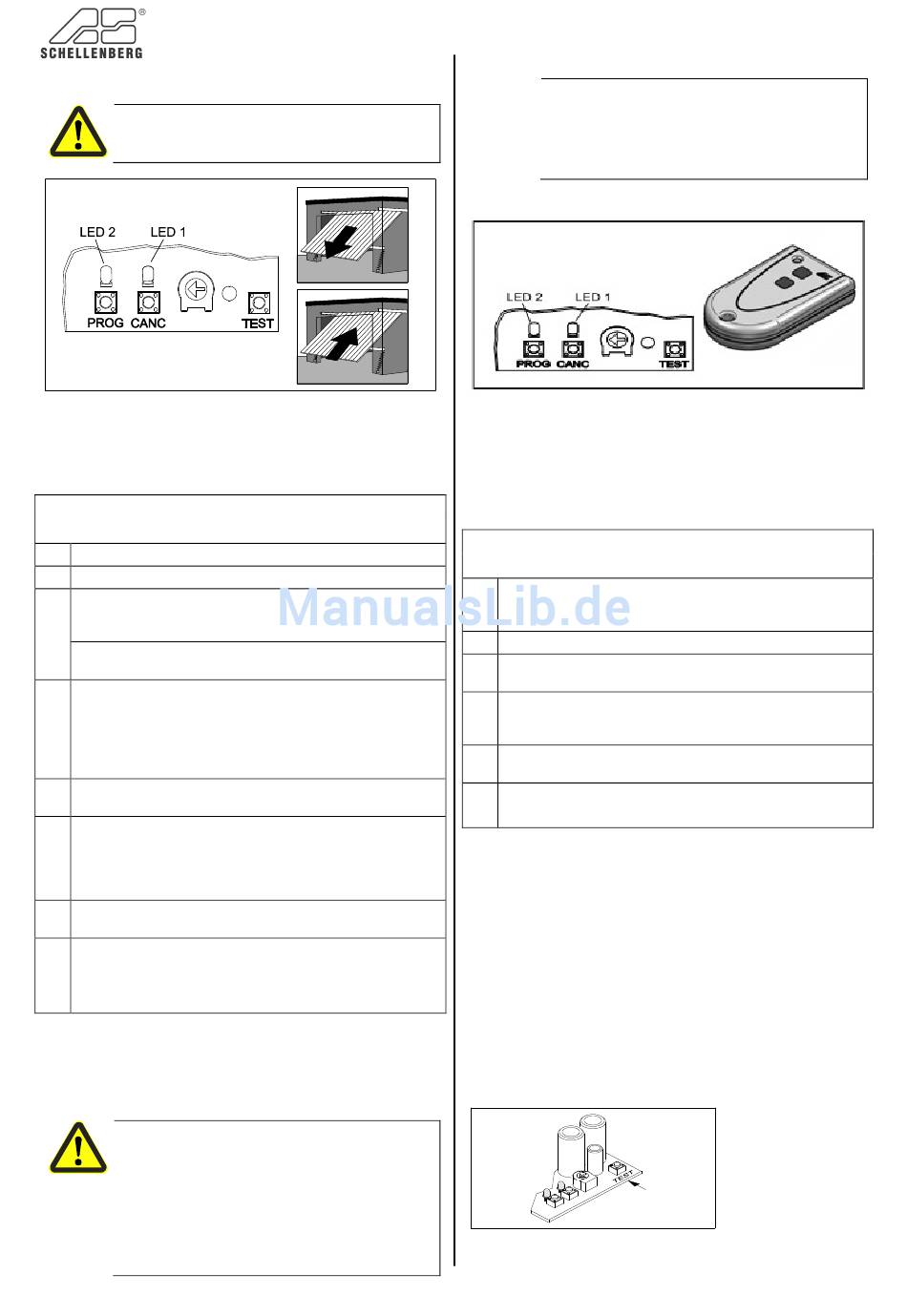

Wegeinstellung und Kraft lernen
Bei der Lernfahrt findet keine Auswertung
von Lichtschranke und Überlast statt.
Über den Handsender nicht möglich.
Während dieses Vorgangs „lernt" die Steuerung die
Endlagen des Garagentores sowie die für den
Öffnungs- und Schließvorgang benötigte Kraft.
Hierzu sind folgende Schritte durchzuführen:
Programmierung Wegeinstellung
Programmierschritte
1
Netzstecker aus der Steckdose ziehen
2
Netzstecker nach 20 Sek. wieder einstecken
3
Taste „CANC" drücken und halten, danach Taste „TEST"
drücken und beide Taster gleichzeitig gedrückt halten, bis die
LED 2 (grün) schnell blinkt. Beide Tasten loslassen.
Warten bis LED 1 (rot) und LED 2 (grün) gleichzeitig
blinken
4
Taste „TEST" drücken (halten) und den Torantrieb in Richtung
Endstellung „Tor zu" fahren. Ca. 10 cm vor Erreichen der
Endstellung Taste loslassen und durch mehrmaliges kurzes
Drücken der Taste „Test" das Tor in die gewünschte Endlage
bringen. Dabei einige Millimeter Luft zwischen Tor und
Torrahmen lassen. LED 2 (grün) leuchtet.
5
Taste „CANC" drücken. Stellung „Tor zu" wird abgespeichert,
LED 1 (rot) leuchtet.
6
Taste „TEST" drücken (halten) und den Torantrieb in Richtung
„Tor auf" fahren. Ca. 10 cm vor Erreichen der Endstellung
Taste loslassen und durch mehrmaliges kurzes Drücken der
Taste „TEST" das Tor in die gewünschte Endlage bringen.
LED 2 (grün) leuchtet.
7
Taste „CANC" drücken. Stellung „Tor auf" wird
abgespeichert, LED 1 (rot) leuchtet.
8
Taste „TEST" kurz antippen. LED 1 (rot) und LED 2 (grün)
blinken, zeitverzögert läuft das Tor 1x komplett zu und 1x
komplett auf. Beleuchtung erlischt. LED 1 (rot) blinkt.
Programmierung beendet.
Der so eingestellte Antrieb führt in regelmäßigen
Abständen
eine
automatische
eingestellten Endstellung „Tor zu" durch. Somit werden
u. a. temperaturbedingte Veränderungen der End-
stellung ausgeglichen.
Vorsicht
Nach der Montage überprüfen, dass der
Mechanismus richtig eingestellt ist und der
Antrieb umkehrt, wenn das Tor einen
50 mm hohen Gegenstand berührt, der auf
den Boden gestellt wurde. Nach der
Montage ist sicherzustellen, dass der
Antrieb die Öffnungsbewegung verhindert
Handsender einlernen
An den Garagentorantrieb können insgesammt
4 Handsender eingelernt werden.
Die Codierung von Sender und Garagentor-Steuerung
muss aufeinander abgeglichen werden. Hierzu sind
folgende Schritte durchzuführen:
1
2
3
4
5
Zum Einlernen weiterer Handsender die Schritte 2 bis 5
mit den anderen Handsendern wiederholen. Es besteht
die Möglichkeit, in der Steuerung gespeicherten
Handsender komplett zu löschen. Dies kann z. B.
sinnvoll sein, um bei einem Besitzerwechsel oder dem
Verlust eines Handsenders einen Missbrauch
auszuschließen
Löschen aller Handsender
Taste „PROG" ca. 4 sec. Gedrückt halten und wieder
loslassen.
LED CANC (rot) blinkt langsam. Alle Handsender sind
Korrektur
der
gelöscht.
Taster TEST
Jeder Tasterdruck bewirkt eine Bewegung des Tores.
Taster „TEST" drücken -> Tor läuft bis Endstellung.
Seite 13
oder anhält, wenn das Tor mit einer Masse
von 20 kg belastet wird, die in der Mitte der
Unterkante
des
(siehe Kapitel 4.6).
Programmierung Handsender
Programmierschritte
Taste „CANC" drücken und halten, danach Taste „PROG"
drücken und beide Taster gleichzeitig halten, bis LED 2 (grün)
schnell blinkt, danach Tasten loslassen.
Warten bis LED 1 (rot) und LED 2 (grün) gleichzeitig blinken
Taste „PROG" kurz antippen. LED 1 (rot) und LED 2 (grün)
blinken im Wechsel.
Handsendertaste drücken bis LED 2 (grün) leuchtet. Während
des Einlernens einen Abstand von mind. 1-2 m zwischen
Handsender und Steuerung einhalten
Handsendertaste loslassen und nach kurzer Pause (2 sek.)
erneut drücken, bis LED 2 (grün) 10 mal blinkt
Sendetaste loslassen. LED 1 (rot) blinkt.
Die Programmierung ist beendet
Tores
befestigt
ist
