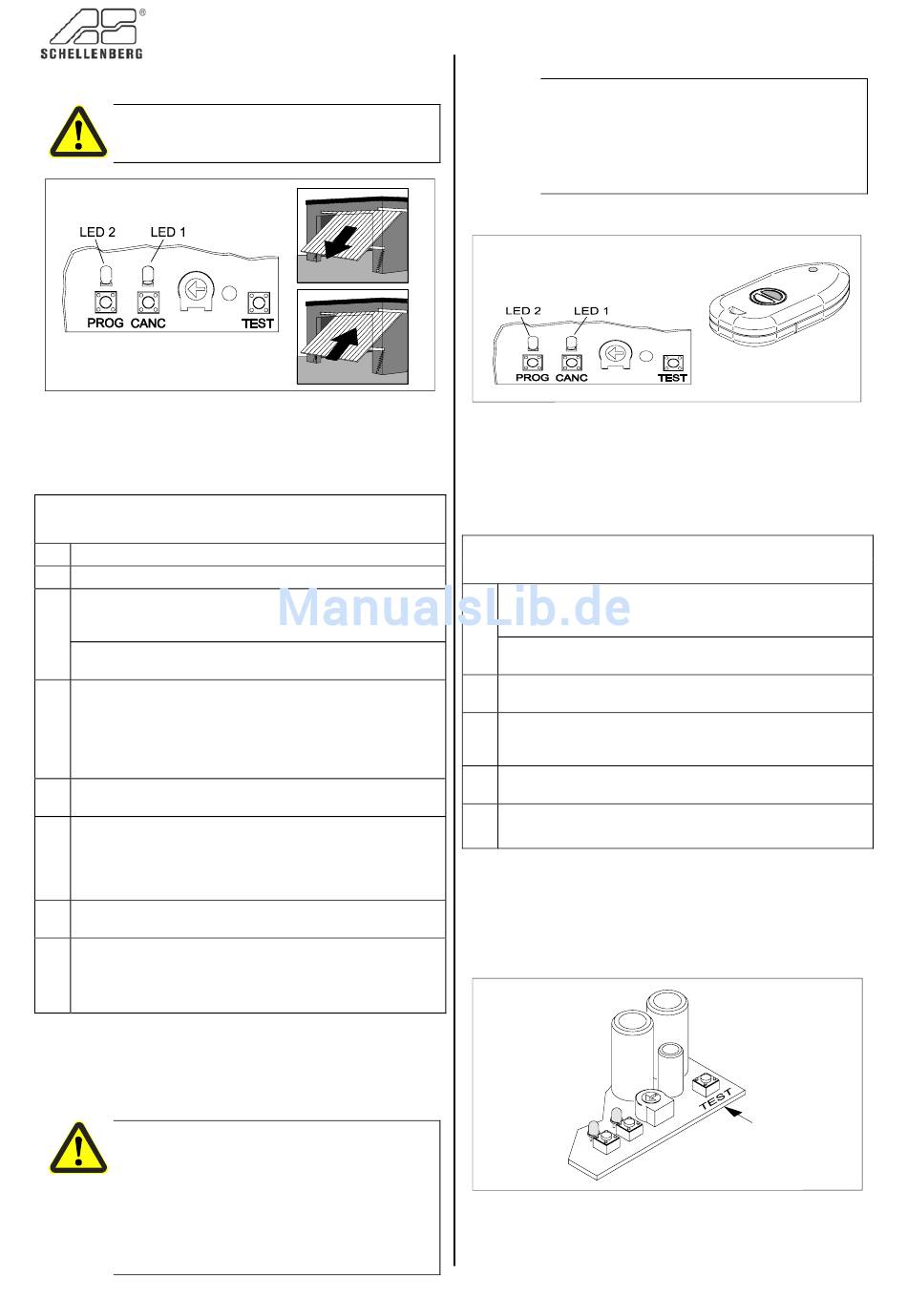

4.3 Wegeinstellung und Kraft lernen

Bei der Lernfahrt findet keine Auswertung
von Lichtschranke und Überlast statt.
Über den Handsender nicht möglich.
Während dieses Vorgangs „lernt" die Steuerung die
Endlagen des Garagentores, sowie die für den
Öffnungs- und Schließvorgang benötigte Kraft.
Hierzu sind folgende Schritte durchzuführen:
Programmierung Wegeinstellung
Programmierschritte
1 Netzstecker aus der Steckdose ziehen
2 Netzstecker nach 20 sec. wieder einstecken
3 Taste „CANC" drücken und halten, danach Taste „TEST"
drücken und beide Taster gleichzeitig gedrückt halten bis die
LED 2 (grün) schnell blinkt. Beide Tasten loslassen.
Warten bis LED 1 (rot) und LED 2 (grün) gleichzeitig
blinken
4 Taste „TEST" drücken (halten) und den Torantrieb in Richtung
Endstellung „TorZu" fahren. Ca. 10 cm vor Erreichen der
Endstellung Taste loslassen und durch mehrmaliges kurzes
Drücken der Taste „Test" das Tor in die gewünschte Endlage
bringen. Dabei einige Millimeter Luft zwischen Tor und
Torrahmen lassen. LED 2 (grün) leuchtet.
5 Taste „CANC" drücken. Stellung „TorZu" wird abgespeichert,
LED 1 (rot) leuchtet.
6 Taste „TEST" drücken (halten) und den Torantrieb in Richtung
„TorAuf" fahren. Ca. 10 cm vor Erreichen der Endstellung
Taste loslassen und durch mehrmaliges kurzes Drücken der
Taste „TEST" das Tor in die gewünschte Endlage bringen.
LED 2 (grün) leuchtet.
7 Taste „CANC" drücken. Stellung „TorAuf" wird
abgespeichert, LED 1 (rot) leuchtet.
8 Taste „TEST" kurz antippen. LED 1(rot) und LED 2 (grün)
blinken, zeitverzögert läuft das Tor 1x komplett zu und 1x
komplett auf. Beleuchtung erlischt. LED 1 (rot) blinkt.
Programmierung beendet.
Der so eingestellte Antrieb führt in regelmäßigen
Abständen eine automatische
eingestellten Endstellung „Tor Zu" durch. Somit werden
u.a. temperaturbedingte Veränderungen der End-
stellung ausgeglichen.
VORSICHT
Nach der Programmierung wird das Tor
reversieren (automatische Antriebs-
umkehr), sobald es gegen ein Hindernis
stößt, das sich in 50 mm Höhe vom Boden
befindet.
Die Zugkraft ist richtig eingestellt, wenn das

4.4 Handsender einlernen

An den Garagentorantrieb können insgesamt 4
Handsender eingelernt werden.
Die Codierung von Sender und Garagentor-Steuerung
müssen aufeinander abgeglichen werden.
Hierzu sind folgende Schritte durchzuführen:
1
2
3
4
5
Bei Nichtfunktion die Schritte 4 und 5 wiederholen.
Zum Einlernen weiterer Handsender die Schritte 2
bis 5 wiederholen.
Handsendercodierung löschen: Schritt 1 ausführen.

4.5 Taster TEST

Korrektur der
Jeder Tasterdruck bewirkt eine Bewegung des Tores .
Taster „TEST" drücken -> Tor läuft bis Endstellung.
Nochmaliges drücken vom Taster „TEST", während der
Laufbewegung stoppt der Antrieb.
Seite 13
Tor reversiert, sobald es bei der Zufahrt
gegen ein Hindernis stößt. Das Hindernis
kann durch leichten Händedruck gegen das
schließende Garagentor simuliert werden.
(siehe Kapitel 4.6).
Programmierung Handsender
Programmierschritte
Taste „CANC" drücken und halten, danach Taste „PROG"
drücken und beide Taster gleichzeitig halten bis LED 2 (grün)
schnell blinkt, danach Tasten loslassen.
Warten bis LED 1 (rot) und LED 2 (grün) gleichzeitig
blinken
Taste „PROG" kurz antippen. LED 1 (rot) und LED 2 (grün)
blinken im Wechsel
Handsendertaste drücken bis LED 2 (grün) leuchtet. Während
des Einlernens einen Abstand von mind. 1-2 m zwischen
Handsender und Steuerung einhalten.
Handsendertaste loslassen und nach kurzer Pause (2 sec.)
erneut drücken bis LED 2 (grün) 10 mal blinkt
Sendertaste loslassen. LED 1 (rot) blinkt.
Programmierung beendet.
