Beschreibung Der Optik-Einheit; Erläuterungen Für Das Korrekte Setup Der Optischen Komponenten Und Baugruppen (Ansicht Von Oben) - Sharp PG-A10S-SL Anleitung

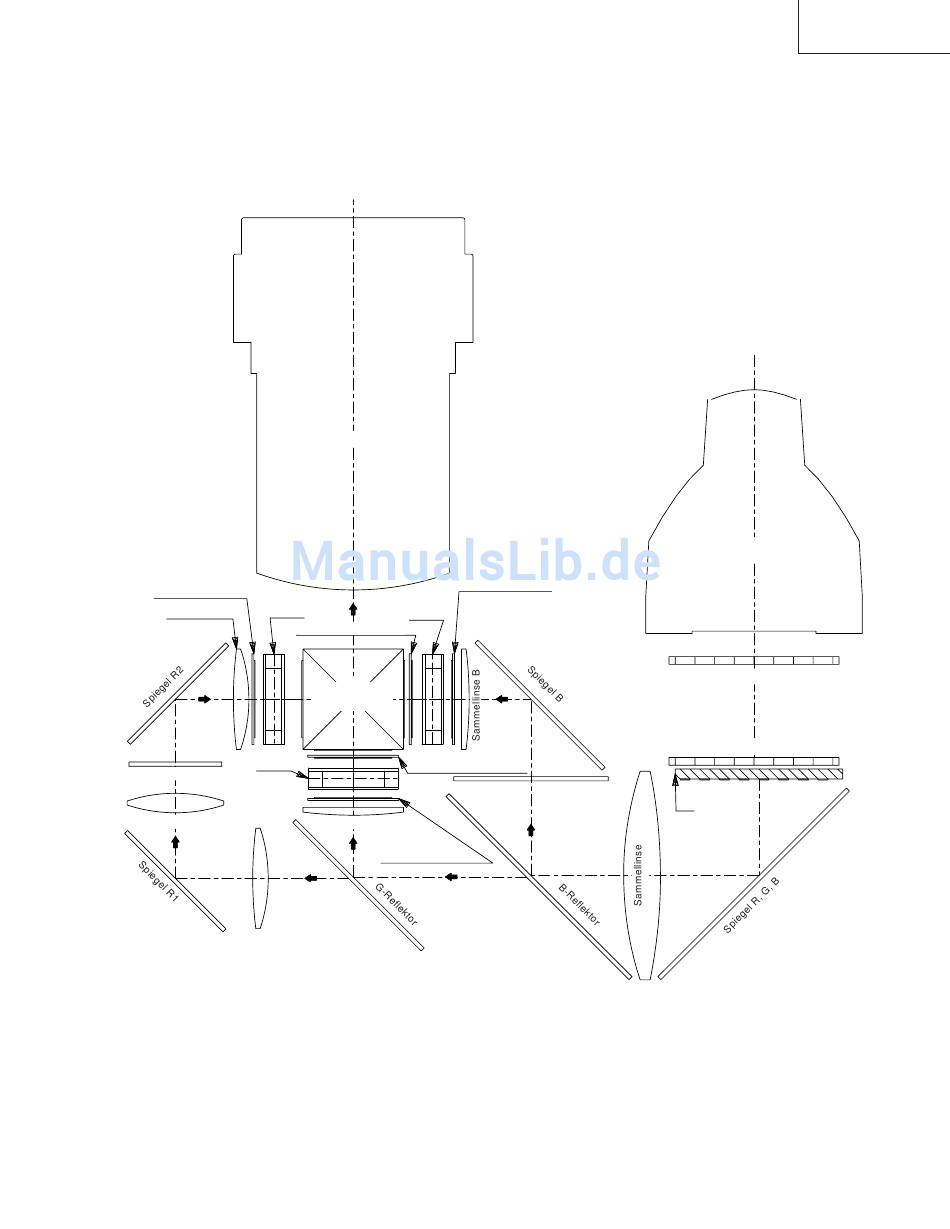

Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-
sicht von oben)
Eingabe-polarisator R Input polarizer R
LCD(R)
LCD(R)
Relay lens 3 Relaislinse 3
Ausgangs-Vorpolarisator B
LCD(G)
LCD(G)
R-Kaltlichtfilter
R dichroic filter
Relay lens 2
Relaislinse 2
Relaislinse 1
Relay lens 1

Beschreibung der Optik-Einheit

Projektionsobjektiv Projection lens
Eingabe-polarisator B
Input polarizer B
LCD(B)
LCD(B)
Output pre-polarizer B
Zweifarbiges
Kreuzprisma
Ausgangs-
Output pre-polarizer G
Vorpolarisator G
UV-Reflektor
UV reflector
Sammellinse G
Condencing lens G
Eingabe-
Grün
Green
polarisator G
Input polarizer G
Red
Grün/Rot Green/Red
Rot
Fliegenaugenoptik (Eingang)
Blau Blue
53
PG-A10S
PG-A10S-SL
AN-A10T
LIGHT SOURCE
Beleuchtungsquelle
(LAMP)
(Lampe)
Fly-eye lens(Input)
Fliegenaugenoptik (Ausgang)
Fly-eye lens(Output)
PBS
PBS
