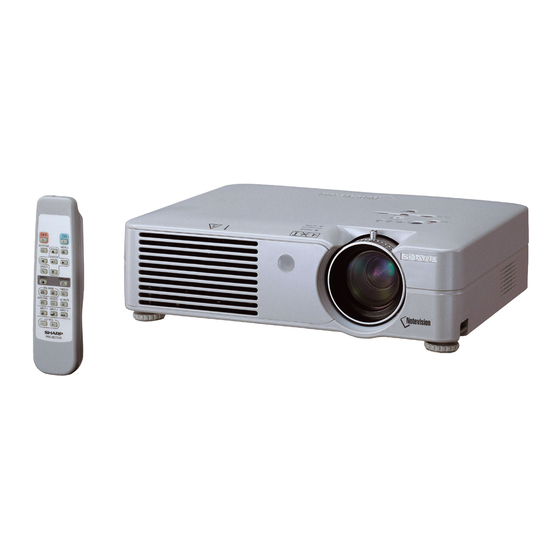

Sharp PG-A20X Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. Beamer
  5. PG-A20X
  6. Serviceanleitung

Sharp PG-A20X Serviceanleitung

Vorschau ausblenden Andere Handbücher für PG-A20X:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

In the interests of user-safety (Required by safety regulations in some countries) the set should be re-
stored to its original condition and only parts identical to those specified should be used.
Im lnteresse der Benutzersicherheit (erforderliche Sicherheitsregeln in einigen Ländern) muß das Gerät in seinen
Originalzustand gebracht werden. Außerdem dürfen für die spezifizierten Bauteile nur identische Teile verwendet
werden.
SHARP CORPORATION
SERVICE MANUAL
SERVICE-ANLEITUNG
LCD PROJECTOR
LCD PROJEKTOR
PG-A20X
MODEL
MODELL
This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
PG-A20X
S83G3PG-A20XU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PG-A20X

Inhaltszusammenfassung für Sharp PG-A20X

  • Seite 1 PG-A20X SERVICE MANUAL SERVICE-ANLEITUNG S83G3PG-A20XU LCD PROJECTOR LCD PROJEKTOR PG-A20X MODEL MODELL In the interests of user-safety (Required by safety regulations in some countries) the set should be re- stored to its original condition and only parts identical to those specified should be used.

  • Seite 2: Inhaltsverzeichnis

    PG-A20X CONTENTS Page Page • SPECIFICATIONS ..........3 • BLOCK DIAGRAM ........... 72 • IMPORTANT SERVICE SAFETY • OVERALL WIRING DIAGRAM ......74 NOTES (for USA) ..........4 • DESCRIPTION OF SCHEMATIC DIAGRAM ... 76 • NOTE TO SERVICE PERSONNEL ....5 •...

  • Seite 3: Specifications

    CD-ROM (UDSKAA037WJZZ), “QUICK GUIDE” label (TLABZA191WJZZ), Operation manual (TINS-A850WJZZ) As a part of policy of continuous improvement, SHARP reserves the right to make design and specification changes for product improvement without prior notice. The performance specification figures indicated are nominal values of production units. There may be...

  • Seite 4: Important Service Safety Notes (For Usa)

    PG-A20X IMPORTANT SERVICE SAFETY NOTES (for USA) Ë Service work should be performed only by qualified service technicians who are thoroughly familiar with all safety checks and servicing guidelines as follows: » Use an AC voltmeter with sensitivity of 5000 ohm per WARNING volt., or higher, sensitivity to measure the AC voltage...

  • Seite 5: Note To Service Personnel

    PG-A20X NOTE TO SERVICE NOTE POUR LE PERSONNEL PERSONNEL D’ENTRETIEN 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...
  • Seite 6 PG-A20X 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...
  • Seite 7 PG-A20X WARNING: High brightness light source, do not stare into the beam of light, or view directly. Be especially careful that children do not stare directly in to the beam of light. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS UNIT TO MOISTURE OR WET LOCATIONS.
  • Seite 8 PG-A20X Precautions for using lead-free solder 1 Employing lead-free solder "PWBs" of this model employs lead-free solder. The LF symbol indicates lead-free solder, and is attached on the PWBs and service manuals. The alphabetical character following LF shows the type of lead-free solder.

  • Seite 9: Operation Manual

    PG-A20X Operation Manual Projector (Front and Top View) Lamp indicator Power indicator Illuminates green indicating Illuminates red when the normal function. Replace projector is in standby. the lamp when the indicator When the power is turned illuminates red. on, this indicator will illuminate green.

  • Seite 10: Audio Input

    PG-A20X Projector (Rear View) INPUT 2 terminal Terminal for INPUT 1 terminal connecting video Terminal for equipment with an computer RGB and S-video terminal. component signals. INPUT 3 terminal RS-232C terminal Terminal for For controlling connecting video the projector using a equipment.
  • Seite 11 PG-A20X Remote Control (Front View) ON button STANDBY button For turning the power on. For putting the projector into the standby mode. MENU button KEYSTONE button For displaying adjustment and For entering the Keystone setting screens. Correction mode. Adjustment buttons (', ", \, |)

  • Seite 12: Inserting The Batteries

    PG-A20X Usable Range The remote control can be used to control Remote control sensor the projector within the ranges shown in the illustration. Note The signal from the remote control can be re- Remote flected off a screen for easy operation. How-...

  • Seite 13: Communication Conditions

    PG-A20X RS-232C Specifications and Command Settings PC control A computer can be used to control the projector by connecting an RS-232C serial control cable (cross type, sold separately) to the projector. (See page for connection.) Communication conditions Set the serial port settings of the computer to match that of the table.
  • Seite 14 PG-A20X Connection Pin Assignments INPUT 1 RGB Signal Terminal: 15-pin Mini D-sub female connector RGB Input Component Input 1. Video input (red) 1. P 2. Video input (green/sync on green) 2. Y 3. Video input (blue) 3. P 4. Not connected 4.

  • Seite 15: Dimensions

    PG-A20X DIMENSIONS Rear View Top View (297) Side View Side View ø 66.4 (79.5) Front View (258.8) (19.1) (48.5) (169) Bottom View (148.5) (195) Unit: inches (mm)

  • Seite 16: Removing Of Major Parts

    PG-A20X REMOVING OF MAJOR PARTS 1. Removing the lamp unit. 1-1. Loosen a screw and detach the lamp door. 1-2. Loosen the two screws. Hold the lamp unit by the handle and pull it in the direction of allow. Lamp Unit Lamp Door 2.
  • Seite 17 PG-A20X 3. Removing the main PWB unit 3-1. Remove the seven screws. 3-2. Remove all the connectors from main PWB. 3-3. Detach the main PWB. Operation Button 3-4. Remove the two screws and detach the operation button unit. [FC] [FA]...
  • Seite 18 PG-A20X 5. Removing the AC inlet, power/ballast unit and cooling fan 5-1. Remove a screw from behind of the set. 5-2. Remove a screw and take out of the power/ballast assembly. 5-3. Detach the bottom shield and shield cover. 5-4. Remove a connector and detach the AC inlet.
  • Seite 19 PG-A20X 6. Removing the intake duct assembly 6-1. Remove the two screws and take out of the intake duct assembly. 6-2. Remove a screw and detach the leaf switch. 6-3. Remove a screw and two hooks. Detach the spacer B. Take out of the fan LCD R/G-intake duct B assembly.

  • Seite 20: Resetting The Total Lamp Timer

    100 hours of use. Clean the filters more often when the projector is used in a dusty or smoky location. Air filter Ask your nearest Sharp Authorized Pro- (not removable) Air filter Air filter jector Dealer or Service Center to ex-...

  • Seite 21: The Optical Unit Outline

    PG-A20X THE OPTICAL UNIT OUTLINE Layout for proper setup of the optical components and parts (top view) Projection lens LIGHT SOURCE (LAMP) Input polariser B Input polariser R LCD(R) LCD(B) Relay lens 3 Output pre-polariser R Output pre-polariser B Fly-eye lens(Input)
  • Seite 22 PG-A20X Replacing the prism holder unit 1. Remove the two lock screws, and take the prism holder unit and the projection lens assembly out of the optical unit. 2. Remove the four lock screws, separate the prism holder unit and the projection lens assembly from each other.

  • Seite 23: Electrical Adjustment

    PG-A20X ELECTRICAL ADJUSTMENT Adjusting point Adjusting conditions Adjusting procedure » Make the following settings. EEPROM 1. Turn on the power (with the initialization Press S2002 to call the process mode and execute lamp on) and warm up the "SS2" on SS menu.
  • Seite 24 PG-A20X Adjusting point Adjusting conditions Adjusting procedure Video Bright- 1. Feed an NTSC composite 1. Check the setting value. ness/Contrast video 10-step signal (no Contrast (White Level): 0 adjustment setup) with 100% ampli- Bright (Black Level): tude. 2. Select the following group and subjects.
  • Seite 25 PG-A20X Adjusting point Adjusting conditions Adjusting procedure 1. Feed the counter voltage 1. Using the remote controller’s button, adjust the countervoltage adjustment signal. (SVGA) setting so that the flickering be minimum. adjustment 2. Select the following group 2. Adjust the setting so that the image comes to the and subjects.
  • Seite 26 PG-A20X Adjusting point Adjusting conditions Adjusting procedure Automatic color 1. Apply the automatic color 1. Make sure that no remarkable uneven color remains irregularity correction using the auto- on the screen. correction matic color irregularity cor- rection system. Video Tint 1.
  • Seite 27 PG-A20X Adjusting point Adjusting point Adjusting conditions Adjusting conditions Adjusting procedure Adjusting procedure RGB tone 1. Feed the SMPTE pattern 1. Make sure the 100% and 95% white as well as the reproduction signal. 0% and 5% black gradations are visible.
  • Seite 28 PG-A20X 1. Calling and quitting the process mode with the control keys on this model. 1-1. Calling and quitting With no menu onscreen, press the "UP", "UP", "DOWN", "DOWN", "RIGHT", "LEFT" and "ENTER" keys, in this order, on the remote controller (Type A10, or C50/45 and P25/20 series remote controllers).
  • Seite 29 PG-A20X Process menu1 Adjustment Process Menu R-Bright First layer Pedestal G-Bright VERSION B-Bright VIDEO R-Contrast TEMP G-Contrast OUTPUT1 PATTERN B-Contrast OUTPUT2 LAMP EXIT OUTPUT3 LINE OUTPUT1 R1-BLK VIDEO1 EXIT R1-GAIN G1-BLK second layer Initial Value G1-GAIN Contrast B1-BLK Tint B1-GAIN...
  • Seite 30 PG-A20X Process menu2 Pedestal R-Bright G-Bright B-Bright R-Contrast G-Contrast B-Contrast EXIT VERSION Build Boot Code Config Rom Code EXIT SS3 EU SS4 US SS5 JPN SS6 CHIN EXIT TEMP Temp1 Parameter of sensor 1 Temp2 Parameter of sensor 2 Temp3...

  • Seite 31: Trouble Shooting Table

    PG-A20X TROUBLE SHOOTING TABLE Checking the basic performance Is the POWER LED on or flickering in red or green? Go to "Checking the power unit" Is the set turned on by the set’s or remote controller’s power key? Go to "Checking the microcomputer peripherals".
  • Seite 32 PG-A20X Checking the power unit Are the connectors CN701, CN702 and CN751 inserted completely? Insert the connectors CN701, CN702 and CN751 tightly? Is the bimetal switch off? Replace the bimetal Is there AC voltage (110- 240V) applied across C701? Replace F701.
  • Seite 33 PG-A20X Checking the microprocessor peripherals Is a voltage of about 3.3V DC applied to pins (3) and (5) of IC1703? Check IC1703 and its peripheral circuits, or IC1702 and its peripheral circuits. Is about DC 2.5V applied between pins (5) and (8) of...
  • Seite 34 PG-A20X Checking the lamp light-up Is the lamp socket disconnected? Reconnect the lamp socket tightly. Are DC350-400V voltages applied between the pins of CN703? Go to "Checking the power unit". Are the CN751 and CN752 harnesses tight in position in the power unit...
  • Seite 35 PG-A20X Checking the RGB signal Are the RGB signals outputted from pin (9), (7) and (4) of IC3104? gradation signals? Check IC3104 and its peripheral circuits. Are their RIN2-RIN9, GIN2-GIN9, BIN2-BIN9 signals inputted into Check IC8003 and its IC2601? peripheral circuits.
  • Seite 36 PG-A20X No colour or unusual tone(NTSC, PAL) Are there RGB outputs at pins (23)(R-Y), (22)(B-Y) of IC3105? Check IC3105 and its peripheral circuits. Check C3126 and C3124. No or unusual Y signal Are there RGB outputs at pins (21)(Y) of IC3105? Check IC3506 and its peripheral circuits.
  • Seite 37 PG-A20X Checking the S-video system Is the lamp on ? Go to "Lamp light-up". Is the specified voltage EA connectors? Check power circuit and its parts. Is the video signal inputted into the pins(43) and (44) of IC3105? Check the video terminal and its peripheral circuits.

  • Seite 38: Technische Daten

    (PFILDA008WJZZ), Projektorhandbuch- und- technische Referenz-CD-ROM (UDSKAA037WJZZ), “QUICK GUIDE (Schnellanleitung)”-Aufkleber (TLABZA191WJZZ), Bedienungsanleitung (TINS-A850WJZZ) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe...

  • Seite 39: Hinweise Für Das Wartungspersonal

    PG-A20X HINWEISE FÜR DAS WARTUNGSPERSONAL 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...

  • Seite 40: Vorsichtsmaßregeln Für Bleifreien Lötzinn

    PG-A20X Vorsichtsmaßregeln für bleifreien Lötzinn 1 Verwendung von bleifreiem Lötzinn Bei den Platinen für dieses Modells wird bleifreies Lot verwendet. Das Symbol LF kennzeichnet bleifreies Lot und findet sich an den Platinen und in den Wartungshandbüchern. Der Buchstabe hinter LF bezieht sich auf die Art des bleifreien Lots.

  • Seite 41: Bedienungsanleitung

    PG-A20X Bedienungsanleitung Projektor (Vorderansicht- und Draufsicht) Lampen-Anzeige Netz-Anzeige Bei vorschriftsmäßiger Funktion Leuchtet rot, wenn sich der leuchtet diese Anzeige grün. Die Projektor im Bereitschaftsbetrieb Lampe austauschen, wenn die befindet. Wenn die Anzeige rot leuchtet. Stromversorgung eingeschaltet ist, leuchtet diese Anzeige grün.

  • Seite 42: Projektor (Hintersicht)

    PG-A20X Projektor (Hintersicht) INPUT 2-Anschluss Anschluss für ein INPUT 1-Anschluss Videogerät mit einem S- Anschluss für Computer- VIDEO-Anschluss. RGB- und Komponentensignale. INPUT 3-Anschluss RS-232C-Anschluss Anschluss für ein Für die Bedienung des Videogerät. Projektors unter Verwendung eines Computers. AUDIO INPUT- Anschluss...

  • Seite 43: Fernbedienung (Vordersicht)

    PG-A20X Fernbedienung (Vordersicht) ON-Taste STANDBY-Taste Schaltet die Stromversorgung ein. Schaltet den Projektor in den Standby-Modus. MENU-Taste KEYSTONE-Taste Für die Anzeige des Justierungs- und Für das Aktivieren des Trapezverzerrungs- Einstellungsbildschirms. Korrekturmodus. Einstelltasten (', ", \, |) UNDO-Taste Für die Auswahl der Menüpunkte.

  • Seite 44: Einlegen Der Batterien

    PG-A20X Reichweite Der Projektor kann mittels der Fernbedienung Fernbedienungssensor innerhalb der in der Abbildung dargestellten Bereiche gesteuert werden. Hinweis Das Signal von der Fernbedienung kann für eine einfache Bedienung von der Bildwand reflektiert werden. Die tatsächliche Reichweite des Signals kann je nach Signalsender für...

  • Seite 45: Rs-232C-Spezifikationen Und Befehlseinstellungen

    PG-A20X RS-232C-Spezifikationen und Befehlseinstellungen PC-Steuerung Der Projektor kann durch einen Anschluss an einen Computer über ein serielles RS-232C-Steuerkabel (Kreuztyp, separat erhältlich) über den Computer gesteuert werden. (Siehe Seite Anschlussanleitungen.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.

  • Seite 46: Pin-Belegung

    PG-A20X Pin-Belegung INPUT-1-RGB-Signalanschluss: 15-Pin Mini-D-Sub weiblich RGB-Eingang Komponenteneingang 1. Videoeingang (rot) 1. P 2. Videoausgang (grün/Sync. auf grün) 2. Y 3. Videoausgabe (blau) 3. P 4. Nicht angeschlossen 4. Nicht angeschlossen 5. Nicht angeschlossen 5. Nicht angeschlossen 6. Erde (rot) 6.

  • Seite 47: Abmessungen

    PG-A20X ABMESSUNGEN Ansicht von hinten Ansicht von oben Ansicht von Ansicht von (297) der Seite der Seite ø 66,4 (79,5) Ansicht von vorne (258,8) (19,1) (48,5) (169) Ansicht von unten (148,5) (195) Einheit:mm...

  • Seite 48: Entfernen Der Hauptteile

    PG-A20X ENTFERNEN DER HAUPTTEILE 1. Ausbau der Lampen-Einheit. 1-1. Die Schraube lösen, dann die Lampenabdeckung abnehmen. 1-2. Die beiden Schrauben lösen. Die Lampen-Einheit am Griff anfassen, dann in Pfeilrichtung ziehen. Lampen-Einheit. Lampenabdeckung 2. Ausbau des oberen Gehäuses. 2-1. Die Schraube an der Rückseite des Geräts entfernen.

  • Seite 49: Ausbau Der Hauptleiterplatte

    PG-A20X 3. Ausbau der Hauptleiterplatte 3-1. Die sieben Schrauben entfernen. 3-2. Alle Stecker von der Hauptleiterplatte abziehen. 3-3. Die Hauptleiterplatte abnehmen. Bedienungstasten 3-4. Die beiden Schrauben entfernen, dann die Bedienungstasten-Einheit abnehmen. [FC] [FA] [EA] [TF] [BP] [GP] [FD] Hauptleiterplatte [FG]...

  • Seite 50: Ausbau Der Ac-Netzsteckdose, Netzgerät-/Vorschaltwiderstands-Einheit Und Des Kühlgebläses

    PG-A20X 5. Ausbau der AC-Netzsteckdose, Netzgerät-/Vorschaltwiderstands-Einheit und des Kühlgebläses 5-1. Die Schraube an der Rückseite des Geräts entfernen. 5-2. Die Schraube entfernen, dann die Netzgerät-/Vorschaltwiderstands-Einheit herausnehmen. 5-3. Die Abschirmungsabdeckung entfernen. 5-4. Den Stecker abziehen, dann die AC-Netzsteckdose abnehmen. 5-5. Die beiden Haken lösen, dann die...

  • Seite 51: Ausbau Der Einlaßluftführungs-Einheit

    PG-A20X 6. Ausbau der Einlaßluftführungs-Einheit 6-1. Die beiden Schrauben entfernen, dann die Einlaßluftführung herausnehmen. 6-2. Die Schraube entfernen, dann den Blattschalter abnehmen. 6-3. Die Schraube und die beiden Haken entfernen. Das Abstandsstück B abnehmen. Die Baugruppe Kühlgebläse- LCD R/G und die Einlaßluftführungs-Einheit B herausnehmen.

  • Seite 52: Rückstellen Des Lampenbetriebszeit-Timers

    Wenn sich der Luftfilter nicht mehr reinigen (nicht abnehmbar) lässt, wenden Sie sich bitte an Ihren hinsichtlich eines Ersatzfilters (PFILDA008WJZZ) an einen von Sharp autorisierten Händler für Projektoren STANDBY-Taste Den Luftfilter wieder einsetzen. oder an den Kundendienst. Den Luftfilter unter den Laschen auf der...

  • Seite 53: Beschreibung Der Optik-Einheit

    PG-A20X BESCHREIBUNG DER OPTIK-EINHEIT Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An- sicht von oben) Projektionsobjektiv Beleuchtungsquelle (Lampe) Eingabe-polarisator B Eingabe-polarisator R LCD(R) LCD(B) Relaislinse 3 Ausgabe-polarisator R Ausgangs-Vorpolarisator B Zweifarbiges Fliegenaugenoptik (Eingang) Kreuzprisma Fliegenaugenoptik (Ausgang) Ausgangs-...

  • Seite 54: Auswechseln Der Prismenhalter-Einheit

    PG-A20X Auswechseln der Prismenhalter-Einheit 1. Die beiden Halteschrauben entfernen, dann den Prismenhalter und die Projektionslinsen-Einheit aus der Optik- Einheit herausnehmen. 2. Die vier Halteschrauben entfernen, dann die Prismenhalter-Einheit und die Objektiv-Einheit trennen. 3. Die Prismenhalter-Einheit durch ein Neuteil ersetzen. Die obigen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

  • Seite 55: Elektrische Einstellung

    PG-A20X ELEKTRISCHE EINSTELLUNG Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren » Die folgenden Einstellungen vornehmen: EEPROM wird 1. D e n N e t z s c h a l t e r initialisiert S2002 drücken, um den Bearbeitungsmodus einschalten und das Gerät aufzurufen und "SS2"...
  • Seite 56 PG-A20X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Einstellung der 1. Ein NTSC-Komposit-10- 1. Den Einstellwert überprüfen. Video-Helligkeit Stufensignal (ohne Setup) Contrast (Weißpegel): 0 und des mit einem Amplitudenpegel Bright (Schwarzpegel): 13 Kontrastes von 100% zuführen. 2. Die folgenden Gruppen und Positionen wählen:...
  • Seite 57 PG-A20X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Einstellung der 1. Ein Gegenspannungs- 1. Die Taste der Fernbedienungseinheit verwenden, um RGB- Einstellsignal im SVGA- die Einstellung so vorzunehmen, daß das Gegenspannung Modus zuführen Bildschirmflickern auf ein Minimum reduziert ist. 2. Die folgenden Gruppen 2.
  • Seite 58 PG-A20X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Automatische 1. Die automatische Korrektur 1. S i c h ve r g e w i s s e r n , d a ß ke i n e a u f f ä l l i g e...
  • Seite 59 PG-A20X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Einstellung der 1. Das SMPTE- 1. Sich vergewissern, daß die 100- und 95%- RGB-Farbton- Testbildsignal zuführen. Abstufungen für Weiß sowie die 0- und 5%- wiedergabe Abstufungen für Schwarz sichtbar sind. Überprüfen des 1. Die in Punkt 9 für die RGB- Sich vergewissern, daß...

  • Seite 60: Rückstellung Des Lampen-Timers An Diesem Modell

    PG-A20X 1. Aktivieren und Deaktivieren des Prozeßmodus unter Verwendung der Steuertasten dieses Modells. 1-1. Aktivieren und Deaktivieren Wenn am Bildschirm kein Menü angezeigt wird, in der angegebenen Reihenfolge an der Fernbedienungseinheit die Tasten "UP", "UP", "DOWN", "DOWN", "RIGHT", "LEFT" und "ENTER" drücken (Fernbedienungseinheiten des Typs A10 oder der Serie C50/45 und P25/20).

  • Seite 61: Prozeßmenü

    PG-A20X Prozeßmenü 1 R-Bright Prozeßmenü für Einstellungen G-Bright First layer Pedestal B-Bright VERSION R-Contrast VIDEO G-Contrast TEMP B-Contrast OUTPUT1 PATTERN EXIT OUTPUT2 LAMP OUTPUT1 R1-BLK OUTPUT3 LINE R1-GAIN VIDEO1 EXIT G1-BLK G1-GAIN second layer Initial Value B1-BLK Contrast B1-GAIN Tint...
  • Seite 62 PG-A20X Prozeßmenü 2 Pedestal R-Bright G-Bright B-Bright R-Contrast G-Contrast B-Contrast EXIT VERSION Build Boot Code Config Rom Code EXIT SS3 EU SS4 US SS5 JPN SS6 CHIN EXIT TEMP Temp1 Parameter für Sensor 1 Temp2 Parameter für Sensor 2 Temp3...

  • Seite 63: Fehlersuchtabelle

    PG-A20X FEHLERSUCHTABELLE Überprüfung der grundlegenden Funktionen Ist die POWER LED NEIN eingeschaltet, oder blinkt sie rot oder grün? Mit dem Abschnitt "Überprüfung des Netzteils" fortfahren. Kann das Gerät mit der Einschalttaste oder über NEIN die Fernbedienungseinheit eingeschaltet werden? Mit dem Abschnitt "Überprüfung der Mikrocomputer- Peripherieschaltkreise"...
  • Seite 64 PG-A20X Überprüfen des Netzteils Sind die Stecker CN701, NEIN CN702 und CN751 fest angeschlossen? Sind die Stecker CN701, CN702 und CN751 fest eingesteckt? Ist der Bimetall-Schalter NEIN ausgeschaltet? Den Bimetall-Schalter ersetzen. Liegt eine NEIN Wechselspannung (110 - 240 V) an C701 an? F701 ersetzen.
  • Seite 65 PG-A20X Überprüfung der Mikrocomputer- Peripherieschaltkreise Liegt eine Gleichspannung NEIN von ca. 3,3 V an den Stiften (3) und (5) von IC1703 und seine Peripherie- IC1703 an? Schaltkreise bzw. IC1702 und seine Peripherie-Schaltkreise überprüfen. Liegt eine Gleichspannung NEIN von ca. 2,5 V zwischen...
  • Seite 66 PG-A20X Überprüfung der Lampenfunktion Ist die Lampenfassung locker? NEIN Die Lampenfassung fest anschließen. Liegt eine Gleichspannung NEIN von 350 - 400 V zwischen den Stiften von CN703 an? Mit dem Abschnitt "Überprüfen des Netzteils" fortfahren. Sind die Zuleitungskabel für CN751 und CN752 fest NEIN am Netzteil bzw.
  • Seite 67 PG-A20X Überprüfung des RGB- Signals Werden die RGB-Signale über die Stifte (9), (7) und (4) von IC3104 ausgegeben? IC3104 und seine Peripherie-Schaltkreise NEIN überprüfen. Werden die Signale RIN2 - NEIN RIN9, GIN2 - GIN9 und BIN2 - BIN9 zu IC2601 IC8003 und seine übermittelt?
  • Seite 68 PG-A20X Keine Farbe, oder abweichender Farbton (NTSC, PAL) Liegen RGB- NEIN Ausgangssignale an den Stiften (23) (R-Y) und (22) (B-Y) von IC3105 an? IC3105 und seine Peripherie-Schaltkreise überprüfen. C3126 und C3124 überprüfen. Überhaupt kein oder ein irreguläres Y-Signal Liegt ein RGB-...
  • Seite 69 PG-A20X Überprüfen des S-Video- Systems NEIN Leuchtet die Lampe auf? Mit dem Abschnitt "Überprüfung der Lampenfunktion" fortfahren. Liegt die spezifizierte NEIN Spannung an den EA- Steckern an? Den Leistungsschaltkreis und seine Komponenten überprüfen. Liegt an den Stiften (43) NEIN und (44) von IC3105 ein Videosignal an? Die Video-Anschlüsse und...

  • Seite 70: Chassis Layout

    PG-A20X CHASSIS LAYOUT / CHASSIS-ANORDNUNG...
  • Seite 71 PG-A20X...

  • Seite 72: Blockschaltbild

    PG-A20X BLOCK DIAGRAM / BLOCKSCHALTBILD...
  • Seite 73 PG-A20X...

  • Seite 74: Overall Wiring Diagram

    PG-A20X OVERALL WIRING DIAGRAM / GESAMTSCHALTPLAN...
  • Seite 75 PG-A20X...

  • Seite 76: Description Of Schematic Diagram

    PG-A20X DESCRIPTION OF BESCHREIBUNG DES SCHEMATIC DIAGRAM SCHEMATISCHEN SCHALTPLANS VOLTAGE MEASUREMENT CONDITION: SPANNUNGSMESSUNGEN: 1. Voltages at test points are measured at the 1. Spannungen an den Prüfpunkten werden bei einer supply voltage of AC 220V. Signals are fed by a color...

  • Seite 77: Waveforms

    PG-A20X WAVEFORMS / WELLENFORMEN 1 RTP(P1301-1) 2 GTP(P1301-2) 3 BTP(P1301-3) H:5µsec/div H:F5µsec/div H:5µsec/div V:2V/div V:2V/div V:2V/div 4 P-SIG(TP1101) 5 VST(IC2604-12) 6 HST10(IC2604-17) H:10µsec/div H:10µsec/div H:5µsec/div V:2V/div V:1V/div V:1V/div 7 Y(IC3506-25) 8 C(IC3506-27) 9 Video(J402-2) H:20µsec/div H:20µsec/div H:20µsec/div V:0.2V/div V:0.2V/div V:0.2V/div...

  • Seite 78: Ë Main Unit / Haupteinheit-1

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-1/12...
  • Seite 79 PG-A20X...

  • Seite 80: Ë Main Unit / Haupteinheit-2

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-2/12...
  • Seite 81 PG-A20X...

  • Seite 82: Ë Main Unit / Haupteinheit-3

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-3/12...
  • Seite 83 PG-A20X...

  • Seite 84: Ë Main Unit / Haupteinheit-4

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-4/12...
  • Seite 85 PG-A20X...

  • Seite 86: Ë Main Unit / Haupteinheit-5

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-5/12...
  • Seite 87 PG-A20X...

  • Seite 88: Ë Main Unit / Haupteinheit-6

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-6/12...
  • Seite 89 PG-A20X...

  • Seite 90: Ë Main Unit / Haupteinheit-7

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-7/12...
  • Seite 91 PG-A20X...

  • Seite 92: Ë Main Unit / Haupteinheit-8

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-8/12...
  • Seite 93 PG-A20X...

  • Seite 94: Ë Main Unit / Haupteinheit-9

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-9/12...
  • Seite 95 PG-A20X...

  • Seite 96: Ë Main Unit / Haupteinheit-10

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-10/12...
  • Seite 97 PG-A20X...

  • Seite 98: Ë Main Unit / Haupteinheit-11

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-11/12...
  • Seite 99 PG-A20X...

  • Seite 100: Ë Main Unit / Haupteinheit-12

    PG-A20X Ë MAIN UNIT / HAUPTEINHEIT-12/12...
  • Seite 101 PG-A20X...

  • Seite 102: Ë Power Unit / Netzteileinheit

    PG-A20X Ë POWER UNIT / NETZTEILEINHEIT...
  • Seite 103 PG-A20X...

  • Seite 104: Ë R/C Receiver Unit / Fernbedienungsempfängerseinheit

    PG-A20X Ë R/C RECEIVER UNIT / FERNBEDIENUNGSEMPFänGERSEINHEIT...

  • Seite 105: Printed Wiring Board Assemblies

    PG-A20X PRINTED WIRING BOARD ASSEMBLIES LEITERPLATTENEINHEITEN Power Unit (Wiring Side) Netzteinheit (Leiterbahnseite) Power Unit (Component Side) Netzteinheit (Bestückungsseite)
  • Seite 106 PG-A20X R/C Receiver Unit (Side-A) Fernbedienungsempfängerseinheit (Seite-A) Main Unit (Side-A) Haupt-einheit (Seite-A)
  • Seite 107 PG-A20X R/C ReceiverUnit (Side-B) Fernbedienungsempfängerseinheit (Seite-B) Main Unit (Side-B) Haupt-einheit (Seite-B)

  • Seite 108: Printed Wiring Board Assemblies

    Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, 5. KODE 6. QUANTITÄT Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. MARK: SPARE PARTS-DELIVERY SECTION MARKIERUNG : ERSATZTEILE-LIEFERUNG Ref. No.
  • Seite 109 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 TRANSISTORS Q1101 VSHN1B04FU/-1Y J HN1B04FU MAIN UNIT Q1103 VS2SC3928AR-1Y J 2SC3928AR Q1105 VS2SA1530AR-1Y J 2SA1530AR INTEGRATED CIRCUITS Q1201 VSHN1B04FU/-1Y J HN1B04FU Q1203 VS2SC3928AR-1Y J 2SC3928AR IC1101 VHiCXA7005R-1Y...
  • Seite 110 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 C1132 VCKYCY1EF104ZY J 0.1 Ceramic C1133 VCKYCY1EF104ZY J 0.1 Ceramic MAIN UNIT (Continued) C1134 VCKYCY1EF104ZY J 0.1 Ceramic C1135 VCKYCY1EF104ZY J 0.1 Ceramic D1718 VHDHSU119//-1Y J Diode C1202 VCKYCY1EF104ZY J 0.1...
  • Seite 111 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 C2647 VCKYCY1EF104ZY J 0.1 Ceramic C2648 VCEAPF1CW106MY J 10 Electrolytic MAIN UNIT (Continued) C3102 VCKYCY1AF105ZY J 1 Ceramic C3103 VCKYCY1AF105ZY J 1 Ceramic C1748 VCEAPF1EW226MY J 22...
  • Seite 112 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 C5511 VCKYCY1EF104ZY J 0.1 Ceramic C5512 VCKYCY1EF104ZY J 0.1 Ceramic MAIN UNIT (Continued) C6003 VCKYCY1EF104ZY J 0.1 Ceramic C6006 VCEAPF0JW226MY J 22 6.3V Electrolytic C3502 VCKYCY1EF104ZY J 0.1 Ceramic C6007 VCKYCY1EB473KY J 0.047 25V...
  • Seite 113 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code R1745 VRS-CY1JF102JY J 1k 1/16W Metal Oxide DUNTKB979FE01 R1746 VRS-CY1JF104FY J 100k 1/16W Metal Oxide MAIN UNIT (Continued) R1747 VRS-CY1JF682FY J 6.8k 1/16W Metal Oxide R1749 VRS-CY1JF153FY...
  • Seite 114 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 R3138 VRS-CY1JF101JY J 100 1/16W Metal Oxide R3139 VRS-CY1JF102JY J 1k 1/16W Metal Oxide MAIN UNIT (Continued) R3141 VRS-CY1JF222JY J 2.2k 1/16W Metal Oxide R3142 VRS-CJ1JF103JY...
  • Seite 115 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 R8021 VRS-CY1JF000JY 1/16W Metal Oxide R8023 VRS-CJ1JF470JY J 47 1/16W Metal Oxide MAIN UNIT (Continued) R8024 VRS-CY1JF000JY 1/16W Metal Oxide R8025 VRS-CJ1JF220JY J 22 1/16W Metal Oxide...
  • Seite 116 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKB979FE01 P1705 QPLGN0364TAZZY J Plug, 3-pin(FC) P1706 QPLGN0175FJZZY J Plug, 3-pin(FD) MAIN UNIT (Continued) P1707 QPLGN0429FJZZ J Plug, 16-pin(EA) P1708 QPLGN0174FJZZY J Plug, 2-pin(TF) FB1301 RBLN-0061TAZZY J Ferrite Bead...

  • Seite 117: Power Unit

    PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code RDENCA029WJN1 C708 95CC3140MS151 J 150 400V Electrolytic C709 95C0C1A9R4710 J 470p Ceramic POWER UNIT C711 95C0C195E1040 J 0.1 Ceramic C712 95C0C194E2220 J 2200p 50V Ceramic INTEGRATED CIRCUITS...

  • Seite 118: Ë Cabinet And Mechanical Parts

    95C0R3Q0V5610 J 560 1/8W 2012(J) 1-1-2 GCOVAA303WJSA J LED Cover R753 95C0R3Q0V1020 J 1k 1/8W 2012(J) 1-1-3 HBDGB3132CESD J SHARP Badge R754 95C0R3Q0V1030 J 10k 1/8W 2012(J) 1-1-4 HiNDPA641WJSA J IQ2 Label R755 95C0R3Q1V2220 J 2.2k 1/8W 2012(F) GCOVAA302WJKB J Lens Cover Top...
  • Seite 119 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code CABINET AND MECHANICAL PARTS 1-1-4 1-1-1 1-1-2 1-1-3 2-2-7 2-2-12 2-2-6 2-2-10 2-2-11 2-2-1 2-2-9 2-12 2-2-7 2-2-4 2-2-2 2-10 2-2-11 2-2-8 2-3-6 2-2-12 2-2-3 2-3-5 2-3-4...
  • Seite 120 J Screw, x16 4-5-3 PFiLWA032WJZZ J PF In R QCNW-B569WJZZ J D Cable 4-5-4 PFiLWA033WJZZ J PF In G HiNDPA699WJZZ J PSB Label(PG-A20X(K)) 4-5-5 PFiLWA034WJZZ J PF In B 4-5-6 XBBSD25P05000 J Screw, x3 XBBSD30P06000 J Screw, x2 XEBSD30P12000 J Screw, x4...
  • Seite 121 PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code OPTICS MECHANISM PARTS 4-5-6 4-5-1 4-5-1 4-5-4 4-5-5 4-5-6 4-5-1 4-5-3 4-5-2 4-2-2 4-2-10 4-2-10 4-2-4 4-2-5 4-2-10 4-2-9 4-2-3 4-2-8 4-2-7 4-2-1 4-2-6...

  • Seite 122: Supplied Accessories

    PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code PACKING PARTS SUPPLIED ACCESSORIES (NOT REPLACEMENT ITEM) PFiLDA008WJZZ J Extra Air Filter SPAKCA829WJZZ – Packing Case — GCASNA006WJSA J Carrying Bag SPAKPA180WJZZ – Polystyrene Cover — RRMCGA187WJSA J Remote Control Unit SPAKXA188WJZZ –...

  • Seite 123: Packing Of The Set

    PG-A20X Ref. No. Part No. Description Code Ref. No. Part No. Description Code PACKING OF THE SET / VERPACKEN DES GERÄTS Carrying Bag (GCASNA006WJSA ) For USA and Canada ER Package (for USA) (TGAN-A018WJZZ) ER Package (for Canada) (TGAN-A020WJZZ) ER Sticker (TLABZA255WJZZ)
  • Seite 124 PG-A20X COPYRIGHT © 2003 BY SHARP CORPORATION ALL RIGHTS RESERVED. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of the publisher.
