Auswechseln der Prismenhalter-Einheit

1. Die beiden Halteschrauben entfernen, dann den Prismenhalter und die Projektionslinsen-Einheit aus der Optik-
Einheit herausnehmen.
2. Die vier Halteschrauben entfernen, dann die Prismenhalter-Einheit und die Objektiv-Einheit trennen.
3. Die Prismenhalter-Einheit durch ein Neuteil ersetzen. Die obigen Schritte 1 und 2 in umgekehrter Reihenfolge
ausführen.
Hinweis: Selbst wenn auch nur eine der LCD-Tafeln defekt ist, muß die Prismenhalter-Einheit ersetzt werden. Auf
keinen Fall nur die defekte LCD-Tafel auswechseln.

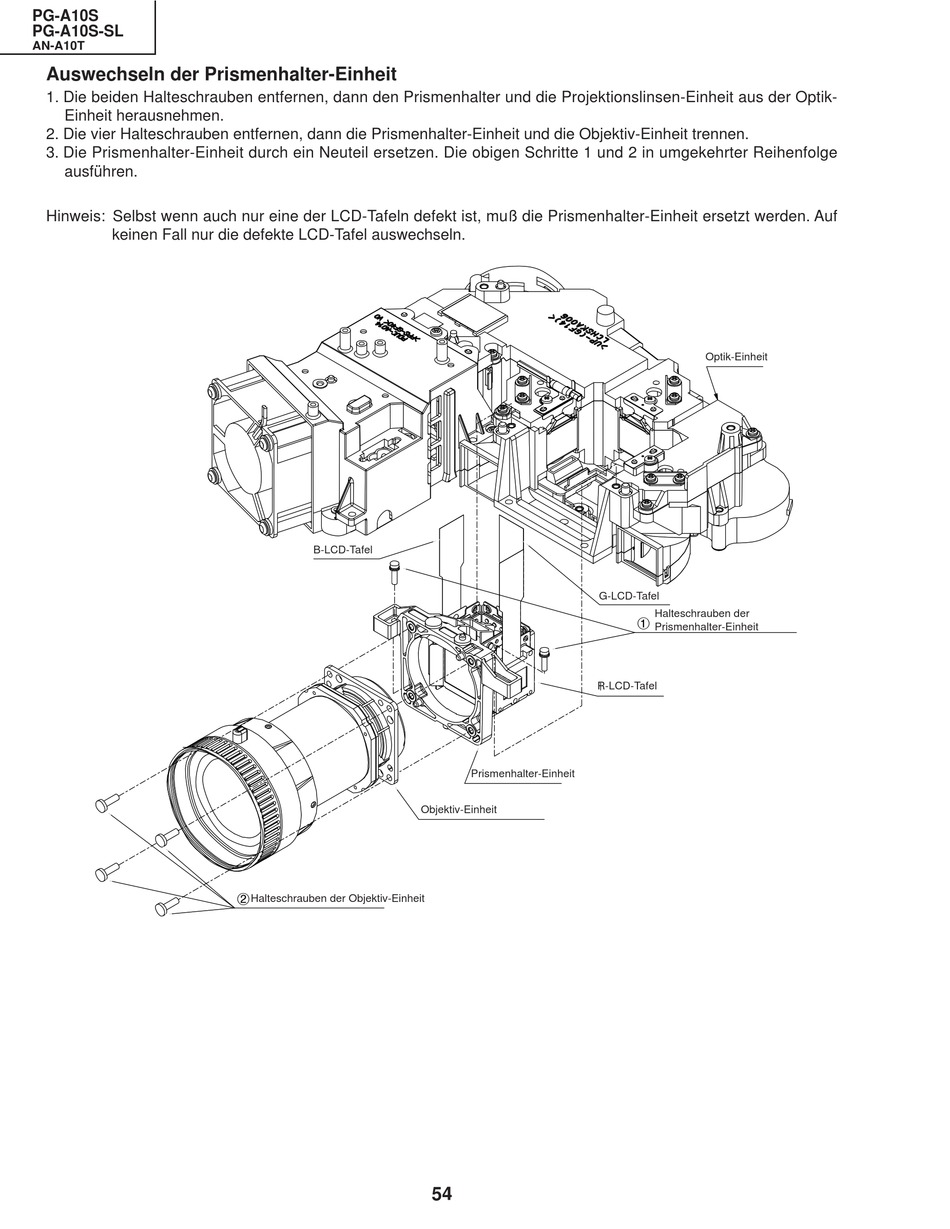

B-LCD-Tafel
B-LCD panel
2Projection lens lock screws
Halteschrauben der Objektiv-Einheit
G-LCD-Tafel
R-LCD-Tafel
R-LCD panel
Prismenhalter-Einheit
Prizm holder unit
Objektiv-Einheit
Projection lens assembly
54
Optik-Einheit
Optical unit
G-LCD panel
Halteschrauben der
1Prizm holder unit lock screws
Prismenhalter-Einheit
