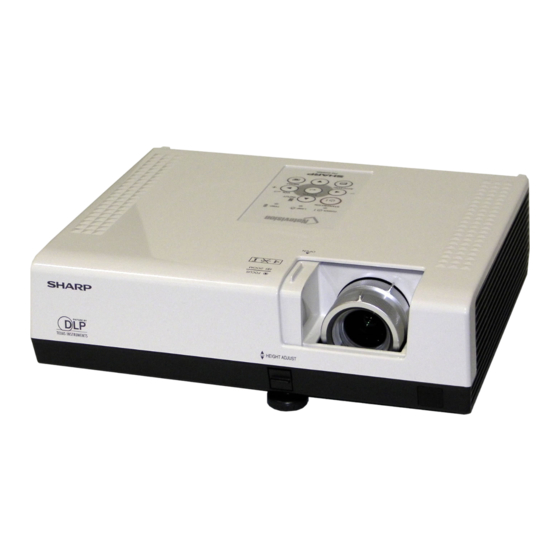

Sharp PG-D3550W Anleitung
Vorschau ausblenden Andere Handbücher für PG-D3550W:
Inhaltsverzeichnis

Werbung

EINRICHTUNGS-ANLEITUNG
Pinbelegung ........................................................................................ 2
Einstellung des Projektornetzwerk-Umfeldes................................. 11
Steuerung des Projektors via LAN .................................................. 17
Fehlersuche ...................................................................................... 24
Protokolls ................................................................................. 10
1. Anschließen des Projektors an einen Computer .................................. 12
2. Einstellung einer IP-Adresse für den Computer .................................. 13
Bestätigung des Projektorstatus (Status) ................................................ 18
Steuerung des Projektors (Control) ......................................................... 18
Einstellung der Sicherheit (Network - Security) ...................................... 19
(Network - General) ....................................................................... 20
(Mail - Originator Settings) ............................................................ 20
wird (Mail - Recipient Settings) ..................................................... 21
über LAN .................................................................................. 22
DATENPROJEKTOR
MODELL
PG-D3550W
PG-D3050W
PG-D2870W
TM

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sharp PG-D3550W

  • Seite 1: Inhaltsverzeichnis

    DATENPROJEKTOR MODELL PG-D3550W PG-D3050W PG-D2870W EINRICHTUNGS-ANLEITUNG Pinbelegung ..................2 RS-232C Technische Daten und Befehlseinstellungen ....4 Gebrauch des Projektors unter Verwendung des PJLink Protokolls ................. 10 Einstellung des Projektornetzwerk-Umfeldes......... 11 1. Anschließen des Projektors an einen Computer ........12 2. Einstellung einer IP-Adresse für den Computer ........13 3.
  • Seite 2: Pinbelegung

    Pinbelegung COMPUTER/COMPONENT-Eingang- und COMPUTER/COMPONENT-Ausgangsanschlüsse: 15-Pin-Mini-D-Sub-Buchse COMPUTER-Eingang/Ausgang COMPONENT-Eingang/Ausgang Pin-Nr. Signal Pin-Nr. Signal Videoeingang (rot) PR (CR) Videoeingang (grün/Sync auf grün) Videoeingang (blau) PB (CB) Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Erde (rot) Erde (PR) Erde (grün/Sync auf grün) Erde (Y) Erde (blau) Erde (PB) Nicht angeschlossen...
  • Seite 3: Rs-232C-Kabel Empfohlene Verbindung: 9-Pin-D-Sub-Buchse

    Pinbelegung RS-232C-Kabel empfohlene Verbindung: 9-Pin-D-Sub-Buchse Pin-Nr. Signal Pin-Nr. Signal Hinweis • Je nach verwendetem Steuergerät kann es erforderlich sein, Pin 4 und Pin 6 des Steuergeräts (z.B. Computer) zu verbinden. Projektor Computer Pin-Nr. Pin-Nr. USB-Anschluss: B-Typ USB-Buchse LAN-Anschluss: LAN (RJ-45) Pin-Nr.
  • Seite 4: Rs-232C Technische Daten Und Befehlseinstellungen

    RS-232C Technische Daten und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS- 232C Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite 24 der Bedienungsanleitung des Projektors.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.
  • Seite 5 T L T L _ _ _ 1 0% – 100% (Ganzzahl) Lebensdauer (Prozent) T N A M _ _ _ 1 PGD3550W/PGD3050W/PGD2870W Name Modellnamenprüfung M N R D _ _ _ 1 PG-D3550W/PG-D3050W/PG-D2870W Modellnamenprüfung Projektornamen-Einstellung 1 P J N 1 * OK oder ERR...
  • Seite 6 RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) R A S V _ _ _ 1 OK oder ERR Größe ändern S-VIDEO Normal R A S V _ _ _ 2 OK oder ERR 16:9 R A S V _ _ 1 0 OK oder ERR Bereichszoom...
  • Seite 7 RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) R C P S _ _ 1 0 OK oder ERR HDMI-Eingang Bildmodus Standard R C P S _ _ 1 1 OK oder ERR Präsentation R C P S _ _ 1 2 OK oder ERR Kino...
  • Seite 8 RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) C M C S _ _ 1 1 OK oder ERR Farbeinstellungen C M C S _ _ 0 0 OK oder ERR C M H R _ C.M.S.
  • Seite 9 RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) M E L A _ _ _ 1 OK oder ERR Sprache English M E L A _ _ _ 2 OK oder ERR Deutsch M E L A _ _ _ 3 OK oder ERR Español...
  • Seite 10: Gebrauch Des Projektors Unter Verwendung Des Pjlink

    Projektorname Herstellernamenabfrage N F 1 _ ? SHARP Produktnamenabfrage N F 2 _ ? PG-D3550W/PG-D3050W/PG-D2870W Abfrage von weiteren Informationen N F O _ ? Nicht verwendet Abfrage der Klasseninformation C L S S _ ? * Sie können auf der Seite den „Projector Name“...
  • Seite 11: Einstellung Des Projektornetzwerk-Umfeldes

    Einstellung des Projektornetzwerk-Umfeldes In diesem Abschnitt sind die grundlegenden Vorgänge für die Verwendung des Projektors über ein Netzwerk beschrieben. Falls das Netzwerk bereits aufgebaut ist, müssen vielleicht die Netzwerkeinstellungen des Projektors geändert werden. Bitte wenden Sie sich um Hilfe bei diesen Einstellungen an Ihren Netzwerk-Administrator.
  • Seite 12: Anschließen Des Projektors An Einen Computer

    Einstellung des Projektornetzwerk-Umfeldes 1. Anschließen des Projek- tors an einen Computer Etablieren Sie eine individuelle Verbindung zwischen dem Projektor und dem Computer. Unter Verwendung eines handelsüblichen LAN-Kabels (UTP-Kabel, Kategorie 5, Überkreuz-Typ) können Sie den Projektor über den Computer konfi gurieren. Trennen Sie das LAN-Kabel des Computers von dem bestehenden Netzwerk ab.
  • Seite 13: Einstellung Einer Ip-Adresse Für Den Computer

    Einstellung des Projektornetzwerk-Umfeldes 2. Einstellung einer IP- Adresse für den Computer Nachfolgend ist beschrieben, wie Sie die ® Einstellungen in Windows Vista ausführen können. Melden Sie sich in dem Netzwerk an, indem Sie das Administratorkonto für den Computer verwenden. Klicken Sie auf „start“ (Start) und danach auf die Schaltfl...
  • Seite 14 Einstellung des Projektornetzwerk-Umfeldes Klicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“ (Internet- protokoll Version 4 (TCP/IPv4)), und klicken Sie danach auf die Schaltfl äche „Properties“ (Eigenschaften). Bestätigen oder ändern Sie die IP-Adresse für den Einrichtungs-Computer. 1 Überprüfen und notieren Sie sich die aktuelle „IP address“...
  • Seite 15: Einrichten Eines Netzwerkanschlusses Für Den Projektor

    Einstellung des Projektornetzwerk-Umfeldes 3. Einrichten eines Netzwerkan- schlusses für den Projektor Die Einstellungen für solche Einträge wie die IP-Adresse des Projektors und die Teilnetzmaske sind kompatibel mit dem bestehenden Netzwerk. Stellen Sie die Werte des Projektors wie folgt ein. (Für die Einstellung siehe Seite 55 der Bedienungsanleitung des Projektors.) DHCP-Client: Aus IP-Adresse: 192.168.150.002...
  • Seite 16 Einstellung des Projektornetzwerk-Umfeldes Die TCP/IP-Einstellanzeige erscheint, bereit für die Netzwerkeinstellungen für den Projektor. Einträge Einstellbeispiel / Bemerkungen New Password Sie können das Passwort bestimmen, (Neues Passwort) um die TCP-/IP-Einstellung zu schützen. DHCP Client Wählen Sie „ON“ oder „OFF“, um zu (DHCP-Client) bestimmen, ob DHCP-Client verwendet werden soll.
  • Seite 17: Steuerung Des Projektors Via Lan

    Steuerung des Projektors via LAN Geben Sie nach der Verbindung des Projektors mit Ihrem Netzwerk die „IP address“ (IP-Adresse) des Projektors unter „Address“ (Adresse) im Internet Explorer (Version 6.0 oder später) ein, verwenden Sie einen Computer im Netzwerk, um den Setup-Bildschirm zu starten, über den der Projektor via Netzwerk gesteuert werden kann. Steuerung des Projektors unter Verwendung des Internet Explorer...
  • Seite 18: Bestätigung Des Projektorstatus (Status)

    Steuerung des Projektors via LAN Bestätigung des Steuerung des Projektors Projektorstatus (Status) (Control) Auf dieser Anzeige können Sie die Steuerung des Projektors ausführen. Sie können die folgenden Einträge steuern: Auf dieser Anzeige können Sie den • Power (Stromversorgung) Projektorstatus bestätigen. Sie können •...
  • Seite 19: Setzen Und Einstellung Des Projektors (Settings & Adjustments)

    Steuerung des Projektors via LAN Setzen und Einstellung des Pro- Einstellung der Sicherheit jektors (Settings & Adjustments) (Network – Security) Beispiel: Die „Picture“ (Bild)-Anzeige für COMPUTER1 wird angezeigt. Auf diesen Anzeigen können Sie die Setzvorgänge und Einstellungen ausführen. Sie können die folgenden Einträge setzen oder einstellen: Auf dieser Anzeige können Sie die Einstellungen •...
  • Seite 20: Ausführung Allgemeiner Einstellungen Für Das Netzwerk (Network - General)

    Beschreibung (SMTP- Server- Adresse für die E-MailÜbertragung. Server) z.B. 1: 192.168.150.253 Projector Name Einstellung des Projektornamens z.B. 2: smtp123.sharp.co.jp (Projektorname) * Wenn Sie einen Domain- Namen Auto Logout Einstellung des Intervalls in Einheiten von verwenden, führen Sie die Time Minuten (von 1 bis 65535), nach dem der Einstellungen für den DNS-Server aus.
  • Seite 21: Einstellung Der Fehlereinträge Und Der Bestimmungsortadressen, An Die E-Mail Im Falle Des Auftretens Eines Fehlers Gesandt Wird (Mail - Recipient Settings)

    Steuerung des Projektors via LAN Einstellung der Fehlerein- Einstellung der Fehlerein- träge und der Bestimmungs- träge und der URL, die bei ortadressen, an die E-Mail Auftreten eines Fehlers im Falle des Auftretens eines angezeigt werden (Service & Fehlers gesandt wird Support –...
  • Seite 22: Wiedereinstellung Des Lampentimers Des Projektors Über Lan

    Wiedereinstellung des Lampentimers des Projektors über LAN Wenn der Projektor an ein Netzwerk angeschlossen ist, können Sie das Kommunikationsprogramm zum Senden eines Befehls zum Rücksetzen des Lampen-Zeitgebers verwenden. Im Beispiel unten ® ® wird Windows XP als Betriebssystem verwendet. Wenn Sie Windows Vista verwenden, beziehen Sie sich bei der Verwendung eines anderen Kommunikationsprogramms auf die folgenden Schritte, ®...
  • Seite 23 Wiedereinstellung des Lampentimers des Projektors über LAN Klicken Sie im „File“ (Datei)-Menü „Properties“ (Eigenschaften). Klicken Sie die „Settings“ (Einstellungen)- Leiste und klicken Sie anschließend „ASCII Setup“ (ASCII-Einrichtung). Markieren Sie die Kästchen für die Optionen „Send line ends with line feeds“ (Senden des Zeilenendes mit Zeilenvorschüben), „Echo typed characters locally“...
  • Seite 24: Fehlersuche

    Fehlersuche Kommunikation kann mit dem Projektor nicht etabliert werden. Bei Anschluss des Projektors unter Verwendung des seriellen Anschlusses \ Überprüfen Sie, dass die RS-232C Buchse des Projektors und des Computers oder des im Fachhandel erhältlichen Steuergerätes richtig angeschlossen sind. \ Achten Sie darauf, das es sich bei dem RS-232C Kabel um ein Crossover-Kabel handelt. \ Stellen Sie sicher, dass die Einstellung des RS-232C Ports für den Projektor mit der Einstellung für den Computer oder dem im Fachhandel erhältlichen Steuergerät übereinstimmt.
  • Seite 25 Fehlersuche \ Halten Sie die folgenden Schritte ein, wenn Sie die Netzwerk-Einstellungen für den Computer überprüfen. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. ® • Im Falle von Windows 2000: Klicken Sie auf „start“ (Start), „Programs“ (Programme), „Accessories“ (Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
  • Seite 26 Fehlersuche \ Überprüfen Sie, ob das „TCP/IP“-Protokoll richtig arbeitet, indem Sie den „PING“-Befehl verwenden. Überprüfen Sie auch, ob die IP-Adresse eingestellt ist. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. • Im Falle von Windows ® 2000: Klicken Sie auf „start“ (Start), „Programs“ (Programme), „Accessories“...
