Einstellen des Betriebsverhaltens des Controllers
8.4 Verwalten der Ruhezeit
Die Ausführungsüberwachung berechnet mit Hilfe der maximalen Ausführungszeit und der
maximalen Ausführungslast die erzwungene Ruhezeit. Die Ausführungsüberwachung z.B.
berechnet mit Hilfe der 90% Auslastung und mit Hilfe der maximalen Ausführungszeit von 9
ms eine Ruhezeit von 1 ms. In diesem Fall beträgt das Überwachungsintervall 10 ms, so
dass 90% des Überwachungsintervalls der eingegebenen maximalen Ausführungszeit (9
ms) entsprechen.
Während des Überwachungsintervalls misst die Ausführungsüberwachung den tatsächlichen
Zeitraum, in dem keine OBs ausgeführt werden (die Ruhezeit) und führt dabei die folgenden
Aktionen aus:
● Ruht der Controller länger als die Ruhezeit (erzwungene Ruhezeit der Ausführung), dann
● Ruht der Controller kürzer als die Ruhezeit (erzwungene Ruhezeit der Ausführung), dann
Die Ruhezeit des Steuerungsprogramms, die durch den Algorithmus der
Ruhezeitüberwachung auferlegt wurde, wird anhand des Parameters für die Mindestruhezeit
von der Ruhezeit subtrahiert, die für das Ende des freien Zyklus konfiguriert wurde.
Der voreingestellte Wert für das Intervall der "maximalen Ausführungszeit" beträgt 9000
Mikrosekunden (bzw. 9 Millisekunden) und der voreingestellte Wert für das Intervall der
"erzwungenen Ruhezeit der Ausführung" beträgt 1000 Mikrosekunden (bzw. 1 Millisekunde).
Dieses Verhältnis stellt sicher, dass die Ausführung des Steuerungsprogramms im
ungünstigsten Fall (wie in allen oben beschriebenen Situationen) maximal 90% der CPU-Zeit
nutzt.

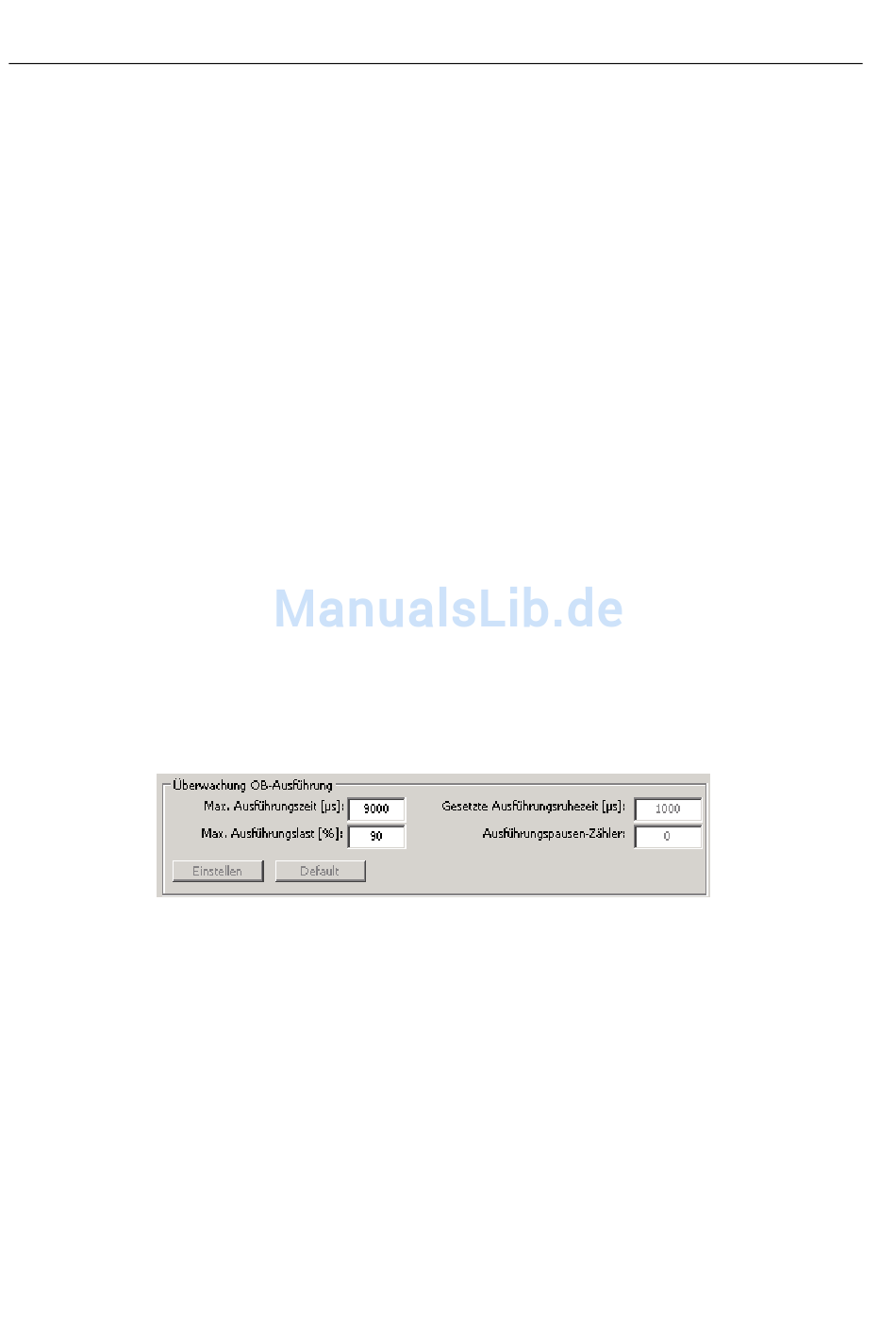

Einrichten der Parameter für den Algorithmus der Ruhezeitüberwachung
Sie richten die Parameter für den Algorithmus der Ruhezeitüberwachung der
Ausführungsüberwachung im Tuning Panel ein.
Zum Ändern der Parameter für die Ruhezeitüberwachung gehen Sie folgendermaßen vor:
Geben Sie in den Feldern für die maximale Ausführungszeit und die maximale
Ausführungslast Werte ein. Sie können ein Feld oder beide Felder ändern.
Wählen Sie "Einstellen", um die Parameter einzustellen.
Zum Wiederherstellen der voreingestellten Parameter für die Ruhezeitüberwachung gehen
Sie folgendermaßen vor:
1. Wählen Sie "Voreinstellung", um die voreingestellten Parameter wieder anzuzeigen.
2. Wählen Sie "Einstellen", um die voreingestellten Parameter einzustellen.
Änderungen an den Parametern der Ruhezeitüberwachung wirken sich aus, wenn der
Controller im Betriebszustand RUN ist.
164
startet die Ausführungsüberwachung ein neues Überwachungsintervall für die maximale
Ausführungszeit und beeinflusst das Steuerungsprogramm nicht.
blockiert die Ausführungsüberwachung die Ausführung aller OBs für den Rest der
Ruhezeit.
