Inhaltszusammenfassung für Casio QV-10A

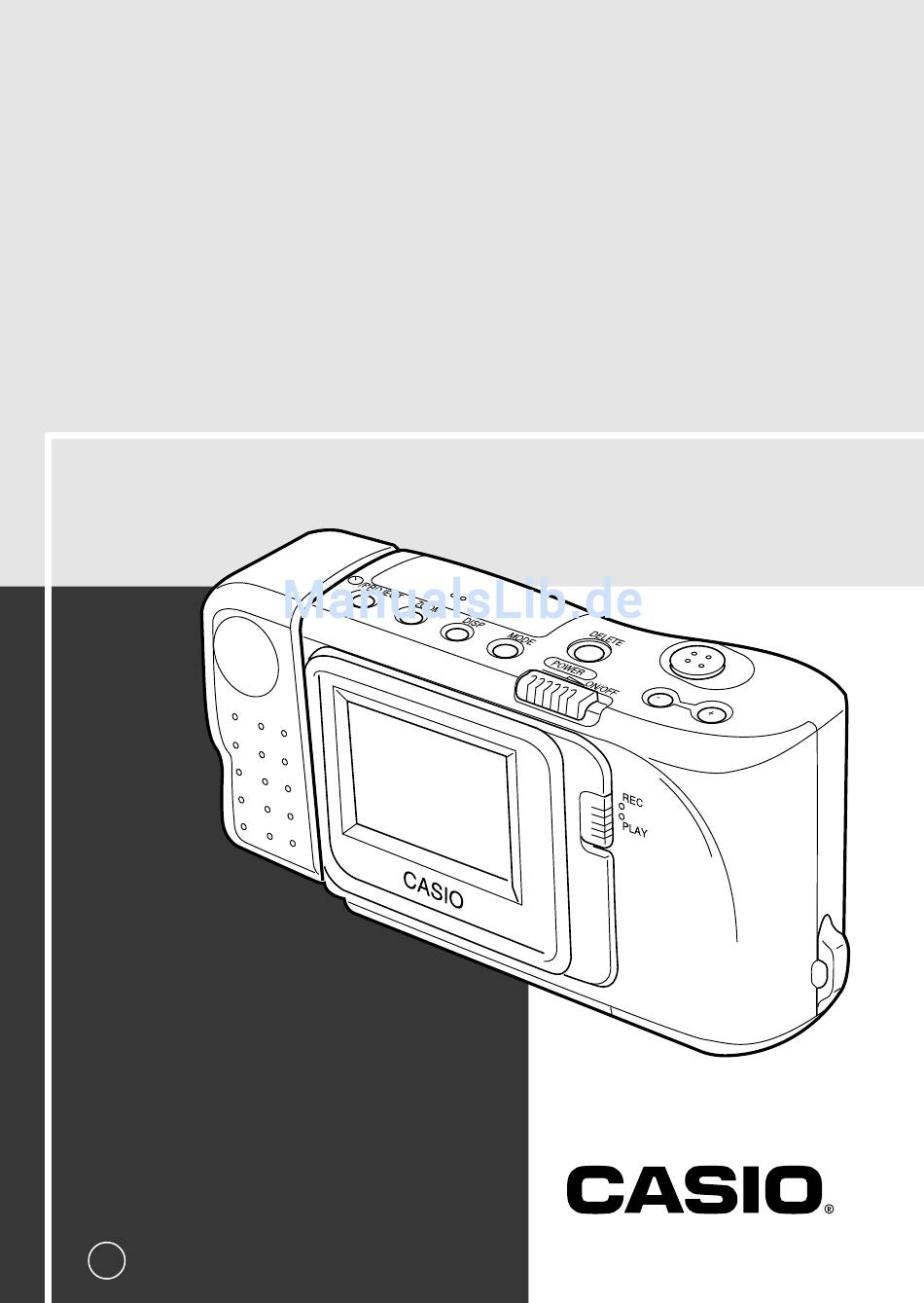

- Seite 1 Flüssigkristall-Digital-Kamera QV-10A Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorsichtsmaßnahmen ........G-4 Auspacken ............G-7 Allgemeine Anleitung ........G-8 Oberseite und Display ............G-8 Objektiv ................G-8 Unterseite ................. G-9 Anschlüsse ............... G-9 Stromversorgung ........... G-11 Einsetzen der Batterien ..........G-11 Verwendung von Netzstrom ........... G-16 Aufnahme von Bildern ........G-18 Aufnahme eines Bildes ........... - Seite 3 Störungsbeseitigung ........G-61 Technische Daten .......... G-67 Über die Hintergrundleuchte der Kamera ..G-68 • Die CASIO COMPUTER CO., LTD. übernimmt keine Verantwor- tung für Schäden oder Verluste, die auf die Verwendung dieser An- leitung zurückzuführen sind. • Die CASIO COMPUTER CO., LTD. übernimmt keine Verantwor- tung für Verluste oder Ansprüche von dritten Parteien, die auf die...
-
Seite 4: Vorsichtsmaßnahmen
Modell QV-10A verwendet wird. Alle Hinweise in dieser Anleitung auf “diese Kamera” und “die Kame- ra” beziehen sich auf die CASIO Digital-Kamera QV-10A. • Niemals die Aufnahme von Bildern oder die Verwendung des ein- gebauten Displays versuchen, während Sie ein Fahrzeug steuern oder während Sie gehen. - Seite 5 In jedem der obigen Fälle erscheint eine der folgenden Speicher- fehlermeldungen, wobei weiterer Betrieb der Kamera nicht möglich ist. Falls dies eintritt, wenden Sie sich bitte möglichst bald an Ihren Fachhändler oder an einen CASIO Kundendienst. MEMORY ERROR MEMORY ERROR...
- Seite 6 Flüssigkristall-Digital-Kamera StromBetriebsbedingungen • Diese Kamera ist für den Betrieb bei Temperaturen von 0°C bis 40°C ausgelegt. • Die Kamera nicht in den folgenden Bereichen verwenden. — In Bereichen mit direkter Sonneneinstrahlung — In Bereichen mit hoher Luftfeuchtigkeit oder Staub — In der Nähe von Klimaalagen, Heizgeräten oder anderen Berei- chen, die extremen Temperaturen ausgesetzt sind —...
-
Seite 7: Auspacken
Auspacken Achten Sie darauf, daß alle nachfolgend abgebildeten Artikel mit Ih- rer Kamera mitgeliefert werden. Falls etwas fehlt, wenden Sie sich möglichst bald an Ihren Fachhändler. Schutztasche Kamera Alkali-Batterien (Mignon x 4) Reinigungstuch Anleitung Handgurt Spezial-Videokabel... -
Seite 8: Allgemeine Anleitung
Allgemeine Anleitung Einführung In den folgenden Abbildungen sind die Bezeichnungen der einzelnen Komponenten, Tasten und Schalter der Kamera aufgeführt. Oberseite und Display Displaytaste (DISP) Modustaste (MODE) Timer/Schutztaste ( /PROTECT) Löschtaste (DEL) Verschlußaus- löseknopf [+]-Vorwärts- taste Z o o m t a s t e (ZOOM) [–]-Rückwärts- Flüssigkristallan-... -
Seite 9: Unterseite
Allgemeine Anleitung Unterseite Stativbohrung Batterie- fachverriegelung Helligkeitsregler (BRIGHT) Batteriefachdeckel • Mit dem Helligkeitsregler (BRIGHT) kann die Helligkeit des Bildes in der Flüssigkristallanzeige (LCD) eingestellt werden. Die Hellig- keit wurde werksseitig optimal eingestellt und bedarf normalerwei- se keiner Nachjustierung. Anschlüsse Anschlußbuchsenabdeckung VIDEO OUT-Buchse DIGITAL-Buchse Netzgerätebuchse... - Seite 10 Einführung Anbringen des Handgurtes Den Handgurt durch die Öse an der Sei- te der Kamera führen, wie es in der Ab- 2 2 2 2 2 bildung dargestellt ist. 1 1 1 1 1 Verwendung des Reinigungs- tuches Verwenden Sie das Reinigungstuch, um Fingerabdrücke und Flecken von der Flüssigkristallanzeige und dem Objektiv abzuwischen.
-
Seite 11: Stromversorgung
Stromversorgung Die Kamera weist eine Zwei-Weg-Stromversorgung auf, so daß Sie entweder Alkali-Batterien (Mignon) oder Netzstrom verwenden kön- nen. Einsetzen der Batterien Unbedingt darauf achten, daß die Stromversorgung der Kamera aus- geschaltet ist, wenn die Batterien eingesetzt oder ausgetauscht wer- den. Die Batteriefachverriegelung an der Unterseite der Kamera in Richtung des Pfeiles 1 1 1 1 1 schieben und den Batteriefach- deckel in Richtung des Pfeiles 2 2 2 2 2 aufklappen. - Seite 12 Einführung Den Batteriefachdeckel schließen. • Den Batteriefachdeckel an der in der obigen Abbildung mit A markierten Stelle niederdrücken, bis der Deckel hörbar einrastet. Vorsichtsmaßnahmen bei der Handhabung der Batterien Falsche Verwendung bzw. falsche Handhabung der Batterien kann zu einem Auslaufen oder Bersten führen und Ihre Kamera ernsthaft beschädigen.
- Seite 13 Stromversorgung • Die Batterien aus der Kamera entfernen, wenn die Kamera für län- ger als zwei Wochen nicht verwendet werden soll. • Niemals die Batterien aufladen, niemals direkte Verbindung der bei- den Enden einer Batterie gestatten und niemals die Batterien zerle- gen.
- Seite 14 Einführung Anzeige für niedrige Batteriespannung Die Anzeige für niedrige Batteriespannung ( ) erscheint in der Flüssigkristallanzeige, wenn die Batteriespannung unter einen be- stimmten Pegel absinkt. Wenn diese Anzeige erscheint, die Batterien erneuern. Sobald die Anzeige für niedrige Batteriespannung erscheint, stehen noch etwa 10 Minuten Betriebsdauer zur Verfügug, bevor die Stromversorgung vollständig ausfällt.
- Seite 15 Stromversorgung Abschaltautomatik Die Stromversorgung der Kamera wird automatisch abgeschaltet, wenn Sie für eine bestimmte Zeitdauer keine Betätigung der Kamera vornehmen. In dem Aufnahmemodus wird die Stromversorgung nach etwa zwei Minuten und in dem Wiedergabemodus nach etwa fünf Minuten automatisch ausgeschaltet. •...
-
Seite 16: Verwendung Von Netzstrom
Netzgerät verwenden. • Sollte das Kabel des Netzgerätes be- Vorsicht schädigt werden (freiliegende innere Drähte oder Kurzschlüsse), ein neues Netzgerät von einem CASIO Kunden- dienst besorgen. Ein beschädigtes Netzgerätekabel führt zu Feuer- und Stromschlaggefahr. • Nur das Netzgerät AD-K65 verwenden. - Seite 17 Stromversorgung • Wenn das Netzgerät von der Netzdose abgezogen wird, unbedingt das Netz- gerät und nicht das Kabel halten. • Das Kabel des Netzgerätes nicht zu Vorsicht stark abbiegen, nicht verdrehen und auch nicht daran ziehen. Niemals das Kabel des Netzgerätes verlängern, in- dem ein Draht angespleißt wird.
-
Seite 18: Aufnahme Von Bildern
Aufnahme von Bildern Bedienung Nachfolgend sind die grundlegenden Schritte für die Aufnahme eines Bildes beschrieben. Aufnahme eines Bildes Den Aufnahmemodus einstellen. • Den Funktionsschalter auf Positi- on REC schieben. Die Kamera einschalten. • Den POWER-Schalter in Rich- tung des Pfeiles schieben. •... - Seite 19 Aufnahme von Bildern Das Bild aufnehmen. • Die aufzunehmende Bildkomposition unter Beobachtung der Flüssigkristall- anzeige auswählen. • Darauf achten, daß Ihre Finger nicht das Objektiv abdecken. • Sobald in der Flüssigkristallanzeige das gewünschte Bild angezeigt wird, der Verschlußauslöseknopf drücken. • Sollte der Objektivdeckel verschmutzt werden, diesen mit dem mit der Kame- ra mitgelieferten Tuch reinigen.
-
Seite 20: Vermeidung Von Handbewegungen
Bedienung Vermeidung von Handbewegungen ... Jede Handbewegung während des Drückens des Verschlußauslöse- knopfes kann zu einem Verwackeln des aufgenommenen Bildes füh- ren. Beachten Sie daher die folgenden Punkte, um Hand- bewegungen zu vermeiden. • Darauf achten, daß die Abbildung des Objektes in der Flüssig- kristallanzeige keine übermäßige Bewegung aufweist. -
Seite 21: Aufnahme Von Bildern Im Freien
Aufnahme von Bildern Aufnahme von Bildern im Freien Starke direkte oder reflektierte Sonnenstrahlung kann zu Grünstichigkeit der aufgenommenen Bilder führen. Dies ist auf die Eigenschaften des CCD-Aufnahmeelements der Kamera zurückzu- führen und stellt keinen Fehlbetrieb der Kamera dar. Ein Weg zur Minimierung dieses Problems besteht darin, daß... - Seite 22 Bedienung • Bilder, die aufgenommen werden, während das Objektivgehäuse gedreht wurde, so daß das Objektiv an der Rückseite der Kamera angeordnet ist, werden spiegelbildlich von den in der Flüssigkristall- anzeige vor dem Drücken des Verschlußauslöseknopfes angezeig- ten Bildern aufgenommen. A A A A A A A A A A ..
-
Seite 23: Normal/Macro-Schalter
Aufnahme von Bildern NORMAL/MACRO-Schalter Der NORMAL/MACRO-Schalter teilt der Kamera mit, wie groß der Abstand zwischen dem Objektiv und dem Objekt ist, das Sie aufneh- men möchten. Die nachfolgende Tabelle beschreibt die Bedingun- gen für die einzelnen Schaltereinstellungen. NORMAL MACRO Schalterposition 0,6 bis 3,1 Meter 13 bis 16 cm Blende... -
Seite 24: Belichtungseinstellung
Bedienung Belichtungseinstellung Diese Kamera ist mit einer automatischen Belichtungsfunktion (AE) ausgestattet, die die Verschlußzeit automatisch in Abhängigkeit von den Beleuchtungsverhältnissen ändert. Sie können die Belichtung aber auch manuell einstellen, um für Gegenlicht, indirekte Innen- beleuchtung, dunklen Hintergrund und andere spezielle Bedingun- gen zu kompensieren. -
Seite 25: Ändern Der Blendeneinstellung
Aufnahme von Bildern Hinweise • Die Belichtungseinstellung wird allgemein als Belichtungseinstellwert ausgedrückt. Der Belichtungseinstellwert ist immer auf Null gestellt, wenn Sie die Kamera einschalten. • Mit jedem Drücken der [+]- oder [–]-Taste wird der Belichtungseinstellwert um 0,25 geändert. Der Bereich dieses Wer- tes reicht von -2 bis +2. -
Seite 26: Aufnahmemodus-Anzeigen
Bedienung Aufnahmemodus-Anzeigen Nachfolgend sind Einzelheiten über die Bilder, Anzeigen und Mel- dungen beschrieben, die im Aufnahmemodus in der Flüssigkristall- anzeige erscheinen. Bildanzeige Die Abbildung des vom Objektiv der Kamera aufgenommenen Ob- jekts erscheint in der Flüssigkristallanzeige. Die Kamera ist so kon- struiert, daß... - Seite 27 Aufnahme von Bildern • Die Bildnummer erscheint in der rechten oberen Ecke der Flüssigkristallanzeige. Sie gibt die Nummer des als nächstes aufzunehmenden Bildes an. Die Nummer 21 gibt z.B. an, daß bereits 20 Bilder im Spei- cher abgespeichert sind und das nächste Bild die Nummer 21 aufweisen wird.
- Seite 28 Bedienung Verwenden Sie den auf Seite G-25 beschriebenen Vorgang, um die Blende zu ändern, oder ändern Sie die Beleuchtung, so daß diese Anzeige von der Flüssigkristallanzeige verschwindet. Wichtig! • Die Belichtungswarnanzeigen erscheinen auch dann, wenn die Be- leuchtung außerhalb des für die Kamera zulässigen Bereichs liegt. In diesem Fall wird durch Ändern der Blende die Anzeige nicht von der Flüssigkristallanzeige gelöscht.
-
Seite 29: Verwendung Des Selbstauslösers
Aufnahme von Bildern “MEMORY FULL”-Meldung Die Meldung “MEMORY FULL” erscheint in der Flüssigkristallanzeige, wenn Sie den Verschlußauslöseknopf bei vollem Spei- cher betätigen. Falls Sie weitere Bilder auf- nehmen möchten, müssen Sie zuerst eini- ge der bereits im Speicher der Kamera ab- gespeicherten Bilder löschen. - Seite 30 Bedienung • Um den aktivierten Selbstauslöser- betrieb freizugeben, die PROTECT-Taste oder Verschlußauslöseknopf drücken. Hinweis • Falls Sie den Selbstauslöser bei um 180° (Seite G-21) gedrehtem Objektivgehäuse verwenden, können Sie den Countdown in der Flüssigkristallanzeige betrachten, während Sie auf das Auslösen des Verschlusses warten.
-
Seite 31: Wiedergabe Der Bilder
Wiedergabe der Bilder Wiedergabe der Bilder Dieser Abschnitt beschreibt die Wiedergabe der im Speicher der Ka- mera abgespeicherten Bilder. Anzeige der Bilder in der Flüssigkristallanzeige der Kamera Die Kamera kann bis zu 96 Bilder im Speicher abspeichern. Die Bil- der sind sequentiell von 1 bis 96 numeriert. Betrachten Sie den Spei- cher der Kamera als Fotoalbum mit 96 Seiten. - Seite 32 Bedienung Durch die Speicherseiten scrollen, bis das gewünschte Bild angezeigt wird. • Die [+]- oder [–]-Taste drücken, um die nächste bzw. vorher- gehende Speicherseite anzuzeigen. Hinweise • Falls Sie nach der Aufnahme eines Bildes den Funktionsschalter auf Position PLAY stellen, erscheint dieses Bild zuerst in der Flüssigkristallanzeige.
-
Seite 33: Anzeige Von Bildern Auf Einem Fernsehbildschirm
Wiedergabe der Bilder Anzeige von Bildern auf einem Fernsehbildschirm Das mit der Kamera mitgelieferte Spezial-Videokabel verwenden, um sie an einen Fernseher anzuschließen, wie es nachfolgend gezeigt ist, und Sie können die im Speicher der Kamera abgespeicherten Bil- der am Bildschirm des Fernsehers betrachten. Wichtig! •... -
Seite 34: Anzeigen Der Speicherseitennummer
Bedienung Anzeigen der Speicherseitennummer Die Speicherseitennummer ist ein Wert in der rechten oberen Ecke der Flüssigkristallanzeige, der die Nummer der derzeit angezeigten Speicherseite angibt. Den Wiedergabemodus einstellen. • Den Funktionsschalter auf Positi- on PLAY stellen. Die DISP-Taste drücken. • Die Speicherseitennummer er- scheint in der rechten oberen Ecke der Flüssigkristallanzeige. -
Seite 35: Erzeugung Einer Mehrseiten-Anzeige
Wiedergabe der Bilder Erzeugung einer Mehrseiten-Anzeige Vier oder neun Speicherseiten können gleichzeitig angezeigt wer- den. Diese Funktion kann verwendet werden, um mehrere Speicher- seiten gleichzeitig in der Flüssigkristallanzeige der Kamera, oder am Bildschirm eines angeschlossenen Fernsehers anzuzeigen. Den Wiedergabemodus einstellen und die Kamera ein- schalten. - Seite 36 Bedienung Durch die Seiten in der Anzeige scrollen. • Die [+]-Taste (vorwärts) und die [–]-Taste (rückwärts) ver- wenden, um durch die Speicherseiten zu scrollen. Die An- zeige wird jeweils mit einer, vier oder neun Seiten gescrollt, abhängig von dem verwendeten Anzeigeformat. Nicht verwendete Seiten sind grau gefärbt Hinweis •...
- Seite 37 Wiedergabe der Bilder Wahl einer Speicherseite in einer Mehrseiten-Anzeige Sie können den folgenden Vorgang verwenden, um eine der Speicherseiten in einer Mehrseiten-Anzeige zu wählen. Wenn Sie danach auf die 1-Seiten-Anzeige zurückkehren, wird die gewählte Speicherseite angezeigt. Der folgende Vorgang verwendet die 4-Sei- ten-Anzeige als Beispiel, wobei jedoch der gleiche Vorgang auch für die 9-Seiten-Anzeige eingesetzt werden kann.
- Seite 38 Bedienung Verschieben Sie die weiße Linie an die Speicherseite, die Sie wählen möchten. • Die [+]- oder [–]-Taste drücken, um die Linie nach rechts bzw. links zu verschieben. In diesem Beispiel die [+]-Taste dreimal oder die [–]-Taste einmal drük- ken. Die ZOOM-Taste drücken.
-
Seite 39: Verwendung Der Zoom-Funktion
Wiedergabe der Bilder Verwendung der Zoom-Funktion Diese Funktion läßt Sie einen bestimmten Ausschnitt eines gespei- cherten Bildes wählen und diesen auf die doppelte Größe vergrö- ßern. Ein Bild anzeigen. Die ZOOM-Taste drücken, um auf die Mitte des Bildes ein- zuzoomen. •... - Seite 40 Bedienung Ändern der Position des Zoombereichs • Drücken der [–]-Taste verschiebt den Zoombereich in der entge- gengesetzten Richtung. Hinweise • Falls die Seitennummer in der rechten oberen Ecke der Anzeige angezeigt wird, wenn Sie eine Zoomoperation ausführen, dann wird die Nummer durch eine Zoombereichsanzeige ersetzt. Diese Anzeige zeigt Ihnen, welcher Bereich des Bildes derzeit in der An- zeige vergrößert ist.
-
Seite 41: Verwendung Der Automatischen Wiedergabe
Wiedergabe der Bilder Verwendung der automatischen Wiedergabe Die automatische Wiedergabe läßt Sie automatisch schnell und ein- fach durch die Speicherseiten der Kamera scrollen. Sie können die Geschwindigkeit des Scrollens spezifizieren. Wichtig! • Die Abschaltautomatik (Seite G-15) der Kamera arbeitet nicht wäh- rend der automatischen Wiedergabe. -
Seite 42: Einstellung Der Automatischen Wiedergabegeschwindigkeit
Bedienung 3 Sekunden 3 Sekunden • Die automatische Wiedergabe sieht die Speicherseiten in einer Endlosschleife durch. Dies bedeutet, daß nach dem Erreichen der letzten Seite wiederum mit der ersten Seite begonnen wird. Den Verschlußauslöseknopf drücken, um die automati- sche Wiedergabe zu stoppen. •... - Seite 43 Wiedergabe der Bilder Die Schritte 1 und 2 unter “Starten der automatischen Wie- dergabe” auf Seite G-41 ausführen, um die automatische Wiedergabe zu starten. Die [MODE]-Taste drücken, um den Einstellmodus für die automatische Wiedergabe aufzurufen. • Unbedingt die [MODE]-Taste drücken, wenn ein Bild am Monitor gestoppt ist, und nicht während eines Bildwechsels.
-
Seite 44: Schutz Der Speicherseiten
Bedienung Schutz der Speicherseiten Sie können bestimmte Speicherseiten schützen, so daß diese nicht aus Versehen gelöscht werden. Schützen einer Seite Den Wiedergabemodus einstellen und die Kamera ein- schalten. • Den Funktionsschalter auf Position PLAY schieben. • Den POWER-Schalter in Richtung des Pfeiles schieben. •... - Seite 45 Wiedergabe der Bilder Die Seite schützen. • /PROTECT-Taste drücken, um die Seite zu schützen. • Der Buchstabe “P” erscheint rechts neben der Seitennummer, um damit anzuzeigen, daß diese Seite geschützt ist. Schutzanzeige Hinweis • Falls die Seitennummer nicht angezeigt wird, wenn Sie die / PROTECT-Taste drücken, erscheint die Seitennummer mit der Schutzanzeige etwa eine Sekunde nach dem Drücken der Taste.
- Seite 46 Bedienung Aufheben des Seitenschutzes Den Wiedergabemodus einstellen und die Kamera ein- schalten. Durch die Speicherseiten scrollen, bis die Seite angezeigt wird, deren Schutz Sie freigeben möchten. /PROTECT-Taste drücken. • Der Buchstabe “P” verschwindet, wodurch angezeigt wird, daß die Seite nicht mehr geschützt ist. Hinweis •...
-
Seite 47: Versteckung Von Geschützten Speicherseiten
Wiedergabe der Bilder Versteckung von geschützten Speicherseiten Diese Funktion ermöglicht das Verstecken von geschützten Speicherseiten, so daß deren Bilder während der Wiedergabe nicht am Monitor erscheinen. Verstecken von geschützten Speicherseiten Die [+]-Taste gedrückt halten und die Kamera einschalten. Wichtig! • Sie können keine Seiten schützen oder den Schutz wieder aufhe- ben (Seiten G-44~46), wenn geschützte Seiten versteckt sind. -
Seite 48: Löschen Von Speicherseiten
Löschen von Speicherseiten Bedienung Die in diesem Abschnitt beschriebenen Vorgänge befolgen, um Speicherseiten zu löschen. Sie können einzelne Seiten oder alle der- zeit im Speicher abgespeicherten Seiten löschen. Warnung! Die Löschoperation kann nicht mehr aufgehoben werden! Bevor Sie die in diesem Abschnitt beschriebenen Vorgänge ausfüh- ren, unbedingt sicherstellen, daß... - Seite 49 Löschen von Speicherseiten Die DEL-Taste drücken. * Diese Anzeige verschwindet automa- Löschen einer Seite tisch aus dem Display, wenn Sie für etwa 30 Löschen aller Seiten Sekunden keine Abbrechen des Operation ausführen. Löschvorganges Die [+]-Taste drücken, um das Löschen einer einzigen Sei- te zu spezifizieren.
- Seite 50 Bedienung • Um den Löschvorgang abzubrechen, ohne etwas zu lö- schen, die DEL-Taste drücken. Um die Seite zu löschen, deren Inhalt angezeigt wird, den Verschlußauslöseknopf drücken. • Durch Drücken des Verschluß- auslöseknopfes wird die gewählte Seite gelöscht, worauf die näch- ste Seite angezeigt wird.
-
Seite 51: Löschen Aller Ungeschützten Seiten
Löschen von Speicherseiten Löschen aller ungeschützten Seiten Den Wiedergabemodus einstellen und die Kamera ein- schalten. Die DEL-Taste drücken. * Diese Anzeige verschwindet automa- Löschen einer Seite tisch aus dem Display, wenn Sie für etwa 30 Löschen aller Seiten Sekunden keine Abbrechen des Operation ausführen. - Seite 52 Bedienung Warnung! Die folgende Operation löscht alle ungeschützten Speicherseiten und kann nicht mehr rückgängig gemacht werden. Achten Sie daher darauf, daß Sie diese Bilder nicht mehr benötigen, bevor Sie diese Operation ausführen. Um alle ungeschützten Seiten zu löschen, den Verschluß- auslöseknopf drücken.
- Seite 53 Löschen von Speicherseiten • Die folgende Meldung erscheint am Monitor, wenn Sie alle nicht geschützten Speicherseiten löschen, während ge- schützte Speicherseiten versteckt sind (Seite G-47). G-53...
-
Seite 54: Anschließen An Andere Geräte
Kamera) anderen Gerätes DIGITAL – Verwenden Sie diese Buchse für den Anschluß an einen Personal Computer (optionaler Anschlußsatz erforderlich) oder eine andere CASIO Digital-Kamera. Den Anschluß an eine andere Digital-Kamera wie nachfolgend gezeigt ausführen. DIGITAL- DIGITAL- Buchse Buchse* Anschlußkabel* * Der Typ des zu verwendenden Anschlußkabels hängt von dem Typ... -
Seite 55: Verwendung Der Kamera Mit Einem Angeschlossenen Gerät
Verwendung der Kamera mit einem angeschlossenen Gerät Verwendung der Kamera mit einem angeschlossenen Gerät Der nachfolgende Abschnitt enthält bestimmte Informationen über die Verwendung der Kamera nach dem Anschluß an verschiedene Arten von Geräten. In jedem Fall ist die Buchse der Kamera, an die der Anschluß... - Seite 56 Anschließen an andere Geräte • Die Seitennummern (Seite G-26) werden ebenfalls auf Videoband aufgezeichnet, wenn sie eingeschaltet sind. Unbedingt die Anzeige der Seitennummern ausschalten, wenn Sie diese nicht auf Videoband aufzeichnen möchten. • Falls die Anzeige für niedrige Batteriespannung (Seite G-28) angezeigt wird, während Sie eine Aufnahme auf Videoband ausführen, dann wird diese Anzeige mit dem Bild aufgezeichnet.
-
Seite 57: Anschluß An Eine Andere Casio Digital-Kamera
Verwendung der Kamera mit einem angeschlossenen Gerät Anschluß an eine andere CASIO Digital-Kamera DIGITAL Sie können diese Kamera an eine andere CASIO Digital-Kamera anschließen und Bilddaten zwischen den beiden Kameras austauschen. Die DIGITAL-Buchsen der beiden Kameras mit dem als Option erhältlichen Anschlußkabel SB-62 verbinden. - Seite 58 Anschließen an andere Geräte 4. Die [+]- und [–]-Taste verwenden, um den Zeiger an die Sende- Ikone zu bringen. 5. Nachdem Sie die gewünschte Einstellung ausgeführt haben, den Verschlußauslöseknopf erneut drücken. • Durch Drücken des Verschlußauslöseknopfes wird das gewählte Bild an die andere Kamera gesandt. •...
-
Seite 59: Anschluß An Einen Computer Bei Verwendung Eines Anschlußsatzes
Verwendung der Kamera mit einem angeschlossenen Gerät 4. Die [+]- und [–]-Taste verwenden, um den Zeiger an die Empfangs- Ikone zu bringen. • Sobald Sie den obigen Schritt ausführen, stellen alle Tasten und Regler der anderen Kamera den Betrieb ein. 5. -
Seite 60: Computer (Video-Einfangfunktion)
Anschließen an andere Geräte Computer (Video-Einfangfunktion) VIDEO Sie können das mit der Kamera mitgelieferte Spezial-Videokabel verwenden, um die Kamera direkt an die VIDEO IN-Buchse eines Personal Computers mit Video-Einfangfähigkeit anzuschließen. Übertragen von Kamera-Bildern an einen Personal Computer (Video-Einfangfunktion) 1. Das mit der Kamera mitgelieferte Spezial-Videokabel verwenden und an die VIDEO IN-Buchse des Computers anschließen. -
Seite 61: Störungsbeseitigung
Störungsbeseitigung Symptom Mögliche Ursache Abhilfe Kein Strom 1. Batterien nicht richtig 1. Batterien richtig einset- eingesetzt. zen (Seite G-11). 2. Batterien entladen. 2. Batterien erneuern (Seite G-11). 3. Falsches Netzgerät. 3. Nur das empfohlene Netzgerät verwenden. 1. Abschaltautomatik Plötzlicher 1. Stromversorgung Stromausfall arbeitet. - Seite 62 Referenz Symptom Mögliche Ursache Abhilfe LCD-Bild Incorrect NORMAL/ NORMAL für Land- unscharf NORMAL/MACRO- schafts- und Gruppen- Schalter falsch bilder und MACRO für eingestellt. Nahaufnahmen verwenden (Seite G-23). Schlechte Farbe Fluoreszenzbeleuchtung Aufnahmen bei und Helligkeit in Räumen Glühlampenbeleuchtung bei Innenauf- oder anderer Nicht- nahmen Fluoreszenzbeleuchtung durchführen (Seite G-20).
- Seite 63 Störungsbeseitigung Symptom Mögliche Ursache Abhilfe Während der Geschützte Speicher- Geschützte Speicher- automatischen seiten sind versteckt. seiten aufdecken (Seite Wiedergabe G-47). erscheinen nicht alle Bilder Kamera ist an 1. Funktionsschalter auf 1. Funktionsschalter auf Fernseher REC gestellt. PLAY stellen (Seite G- angeschlossen, 31).
- Seite 64 Netzgerät abtrennen. Da- arbeiten nicht. Ladung oder starken nach Stromversorgung Stößen wieder herstellen und Ka- mera einschalten. Falls dies nichts hilft, Fach- händler oder autorisierten CASIO Kundendienst aufsuchen. LCD-Bild sehr BRIGHT-Einstellung BRIGHT-Einstellung vor- hell oder sehr falsch. nehmen (Seite G-9).
- Seite 65 Störungsbeseitigung Symptom Mögliche Ursache Abhilfe Daten können 1. Falscher Kabelan- 1. Richtig anschließen zwischen zwei schluß. (Seite G-57). Kameras nicht 2. Angeschlossene 2. Stromversorgung nach ausgetauscht Kamera ist nicht dem Anschließen des werden. eingeschaltet. Kabels einschalten. 3. Funktionsschalter auf 3. Funktionsschalter auf REC gestellt.
- Seite 66 (Seite G-48), bevor weitere Aufnahme gemacht werden können. MEMORY EMPTY Keine Bilder im Speicher abgespeichert. MEMORY ERROR Problem mit internem Speicher. Wenden Sie sich an #1~#3 Ihren Fachhändler oder an einen autorisierten CASIO CONSULT THE Kundendienst. OWNER'S MANUAL! G-66...
-
Seite 67: Technische Daten
Technische Daten Allgemeines Aufnahmesystem ..Digital (auf JPEG-Basis)/Vollbildaufnahme Signalsystem ..PAL Aufnahmemedium ... Eingebauter 16-MBit Flash-Speicher Anzahl der Seiten ..96 Löschfunktion ..Einzelne Seite; Alle Seiten (mit Seitenschutz- funktion) Bildaufnahmeeinheit ... 1/5-Zoll CCD (Pixel-Gesamtzahl: 250.000) Objektiv ....Festfokus mit Makro-Position; F2,8/f=5,2 mm Blende ..... -
Seite 68: Über Die Hintergrundleuchte Der Kamera
• Sollte das LCD-Bild ungewöhnlich dunkel erscheinen, bringen Sie bitte die Kamera zu Ihrem Fachhändler oder zu einem autorisierten CASIO Kundendienst, um die Lichtquelle auswechseln zu lassen. Für diesen Austausch wird jedoch eine Gebühr erhoben. • Unter sehr kalten Bedingungen kann mehr Zeit als normal erforder- lich sein, bis die Hintergrundleuchte normal leuchtet, oder rötliche... - Seite 69 G-69...
- Seite 70 M-K723-P-DFI-M1 MA9601-A Printed in Malaysia...
