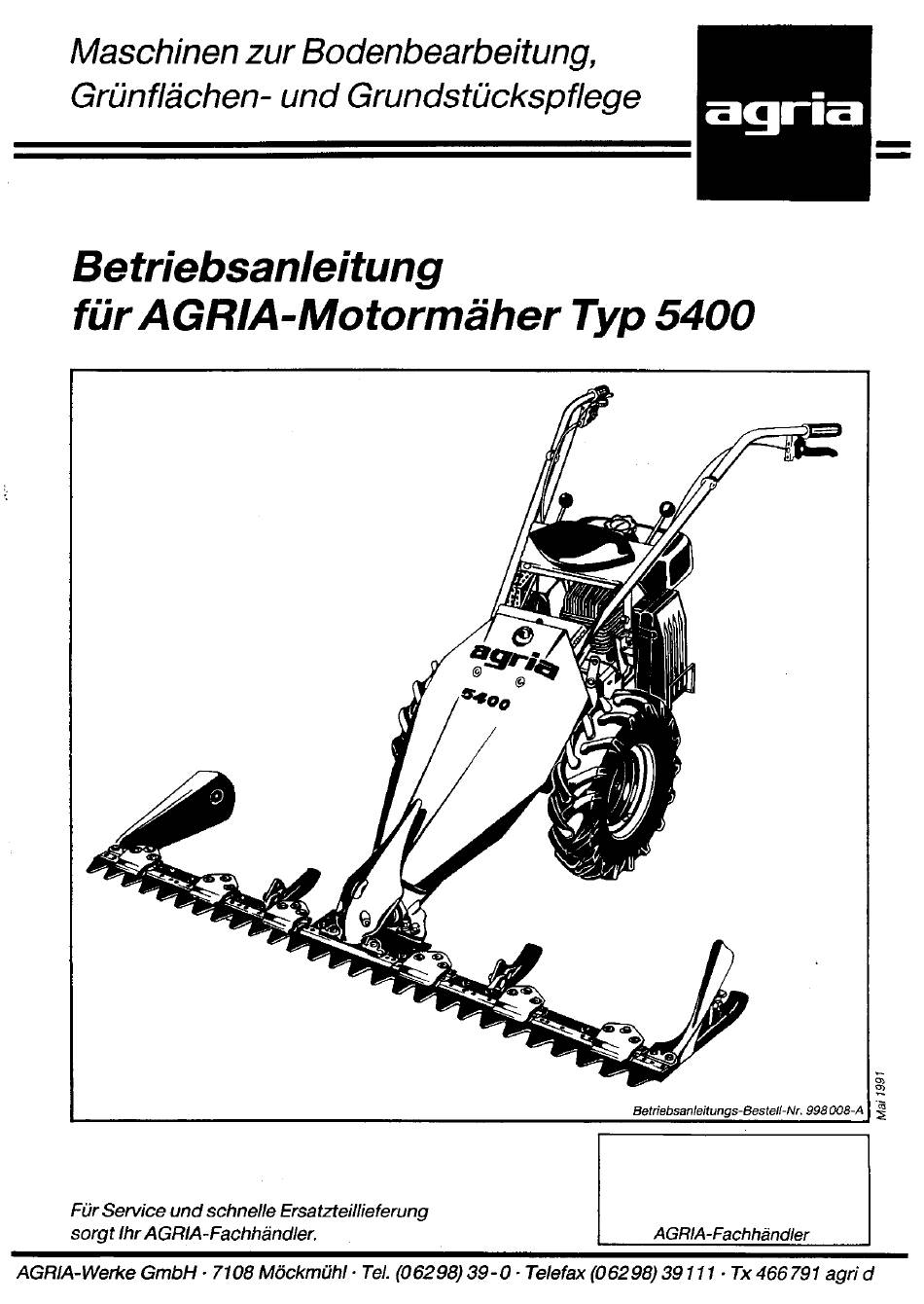

  • Seite 1 Maschinen zur Bodenbearbeitung, Grünflächen- und Grundstückspflege agria Betriebsanleitung fürAGRlA-Motormäher Typ 5400 SOOO Betriebsanleitungs-Bestell-Nr. 998008-A Für Service und schnelle Ersatzteillieferung sorgt Ihr AGRIA-Fachhändler. AGRIA-Fachhändler AGRIA-Werke GmbH • 7108 Möckmühl Tel. (06298) 39-0 Telefax (06298) 39111 Tx 466791 agri d...
  • Seite 2 Stichwortverzeichnis Seite Bedlenung des Motormähers: Beschreibung der wichtigsten Funktionen Gangschaltung Getriebe Inbetriebnahme Motormähers Kupplung Mähen . 16 Messerführung einstellen Messermitnehmer mit Distanzplatten - 22 Montage des Messerbalkens . 20 Montage der Zwillingsbereifung, Radsteme, Greiferräder und Sondertriebräder Lenkholm verstellen Pendelanschlag Radbefestigungsschrauben Motor: Abstellen Starten...

  • Seite 3: Bestimmungsgemäße

    Sicherheitstechnische Hinweise den Fläche zu entfernen. Bei der Arbeit auf Fremdkörper achten! Vor Inbetriebnahme die Betriebsanleitung durchlesen und Die Arbeitsgeschwindigkeit muß immer den Umgebungsver- beachten. hältnissen angepaßt werden. Bei Berg- Oder Talfahrt Querfahrten zum Hang plötzliches Kurvenfahren vermeiden 1mGefälle niemals auskuppeln und schalten. Warnschild Der Druckknopf des Sicherheitsschalters...

  • Seite 4: Empfohlene Schmiermittel

    (nicht vemenden für lackierte Außenverkleidungen). Kann mit weltschonend, weil sie biologisch schnell abbaubar Sind. Pinsel Oder Sprühgerät aufgetragen werden. Bio-Schmieröl = AGRIA-Nr. 690 34 (Flasche 015 Ltr.) und Bio-Schmiertett = AGRIA-Nr. 690 35 = PLANTOGEL Mit dem Einsatz von Bio-Schmiermittel und Bio-Korrosions- schutzöl handeln Sie Ökologisch richtig, schützen die Umwelt,...
  • Seite 5 Schwungmagnetzünder Getriebe- Ltr. Getriebeöl SAE 90 Zündart. Oleinfüllmenge: Masch.-Nr. (DIN 51512)-APl GL5 Kontaktabstand (z. B. BP Energear Hypo) 5400 3367 des Unterbrechers: 0,35 - 0.45 mm ca. 1 Ltr. Getriebeöl SAE 90 Zündzeitpunkt v.o.T.• 2 75 - 3.25 mm (DIN 51512)-APl GL5 Masch.-Nr.
  • Seite 6 Technische Angaben Motor Motormäher Motoren-Fabrikat 1440 ohne Masse: Länge und Typ: Rotax Mäh- Breite 550 mm balken 990 mm Bauart. Luftgekühlter Einzylinder-Zweitakt-Motor Höhe Bereifung: 4.00 Hub; 134 ccm Hubraum: Reifentuttdruck: 1,5 bar Verdichtungsverhältnis: 4 kW, geregelt Leistuna: Gewicht: ca. 92 kg (ohne Mähbalken) Zündkerze: Bosch...

  • Seite 7: Maschinen Zur Bodenbearbeitung, Grünflächen- Und Grundstückspflege

    1/2 Umdrehungoffen Kühlung: Luftkühlung Inhalt Kraftstoffbehälters ca. 4,5 Itr. Kraftstoff: Benzin-Öl-Gemisch, bleifreies Normalbenzin und Super-Zweitaktöl selbstmischend Mischungsverhältnis: Obere Leerlastdrehzahl: 3400min- Der Motor ist geeignet für den Einsatzan Hanglagenbis 100% (Steigung45 Grad) März 1990 AGRIA-Werke G mbH• 7108Möckmühl • Tel.(06298)39-0 •Telefax (06298)39111•Tx466791agrid...
  • Seite 8 agrla sooooo 000000 0 0 000 000000 Grasverteiler Schutzhaube Stufennabe Sechskantm Kupplungsheb Fabrikschild Motorschutzfuss...

  • Seite 9: Ablaßschraub

    1 Olmeßstab-öleinfüllungfür Schaltgetriebe O Olmeßstab- OIeinfüIIung auchfürMähwerk (bis Masch.-Nr. 5400 6149) 2 Meßstab-Einfüllöffnung-Auslaßöffnung für die Getriebefett-Füllung des Mähwerks (ab Masch.-Nr. 5400 6150) 3 Schmiernippel für Kurbelstein 4 AblaBschraube für Schaltgetriebe-Olfüllung @Ablaßschraub auch fürMähwerk-Olfüllung (bis Masch.-Nr- 5400 6149)
  • Seite 10 Tafel Zweitakt-Benzinmotor (Rotax 150) Kühlluftsieb Drehrichtungspfeil (Motordrehrichtung) Luftregulierschraube Leeriaufregulierschraube...
  • Seite 11 Tafel Zweitakt-Benzinmotor (Rotax 150) Zündkerze/Zündkerzenstecker Schiebervergaser Oleinfüll- und Kontrollschraubefür Drehzahlregler Drehzahlregler Leerlaufdüse Tupfer am Vergaser...
  • Seite 12 Tafel Zweitakt-Benzinmotor (Rotax 150) agria agria •OO 0000 00 t 00 0000 0000004 1 Verschlussdeckel 2 Kraftstoffbehälter 3 Kraftstoffhahn (2 Stück) 4 Auspuff 5 Motor-Typenschild 6 Handgriff für Rückholstarter 7 Rückholstarter...
  • Seite 13 Tafel 111 Zweitakt- Benzinmotor (Rotax 1 82) agria agrla 00 0000000' 00 0000000 00 ooooooø• o ooooooeø 00000000' ooooooooooee• ooooooooooee 98888888 0000000000" 40000000000 F o ooooooee 1 Kühiluftsieb 2 Zündkerze 3 Auspuff...
  • Seite 14 Tafel Zweitakt-Benzinmotor (Rotax '82) agria agria 1 Trockenluftfilter 2 Verschlußdeckel für Kraftstoffbehälter 3 Kraftstoffbehälter 4 Kraftstoffhähne (2 Stück) 5 Knopfgriff für Chokebetätigung 6 Motor-Typenschild (Motornummer) 7 Rückholstarter 8 Handgriff für Rückholstarter 9 Motorschutz...
  • Seite 15 Tafel Zweitakt-Benzinmotor (Rotax 182) Leichtstartknopf Tupter am Vergaser Leertaufregulierschraube Vergaser Luftregulierschraube Reglergestänge...
  • Seite 16 Tafel Viertakt-Benzinmotor (Acme A 220) Vergaser Kraftstoffleitung (ab F,-ühjahr 1989 mill Kraftstoffhahn) Handgriff für Rückholstarter Schalldämpfer (mit Berührungsschutz) Luftfilter Gewichtsträger (Motorschutz) Kraftstoffhahn agria Reglergestänge und Spielausgleichsfeder Reglerfeder Rückholfeder Rückholfeder Rückholfeder Leerlauf-ReguIierschraube Leerlaufdüse Luftregulierschraube Kraftstoff-Ablassknopf...
  • Seite 17 Tafel Viertakt-Benzinmotor (Acme A 220) •Acy Kraftstoffbehälter (ab Frühjahr 1989 mit Kraftstoffhahn) Verschlußdeckel Zündkerze Kühlluftsieb Motor-Typenschild Motor-Nummer Ablaßschraube für Motoröl Einfüllöffnung für Motoröl...
  • Seite 18 Tafel VIII Pendelanschlag Schaltzug für Vorwärts-Rückwärtsschaltung Sicherungsmutterfür Zentralverspannung Anschlagschraube Sechskantschraubefür Pufferbefestigung Lochlasche (Seilzugwiderlager) Holmpuffer Schalthebelfür Vorwärts-Rückwärtsschaltung Lenker-Pendelanschiag-Spieleinstellung: Um den Mäher ruhig und sicher führen zu können,muß einwenig Spiel zwischendem Holmpuffer (6) und dessen Anschlag vor- handen sein. Dieses Spiel ist individuell mit Scheiben auszugleichen.
  • Seite 19 Tafel 88000 9 10 Handhebel für Kupplung Einstellschraube für Kupplungsspiel Sperrklinke für Handhebel Sechskantschraube für Holmhöhenverstellung Schaltstange für Gangschaitung Motor-Stop-Schalter (nur für Ausführung mit Zweitakt•Motor) Gasregulierhebel (bei Viertakt-Motor mit Motor-Stop-Schaltung) Schaltstange für Mähantrieb Handhebel für die Vorwärts-Rückwärtsschaltung (VR-Schaltung) Sperrklinke (für „O" Stellung der VR-Schaltung) Ölbadluftfilter (nur für Ausführung mit Zweitakt-Motor)

  • Seite 20: Beschreibung

    Untere Kerbe ist jeweils minimal, obere Kerbe ist maximal. Achtung: Mäher- immer nur mit angezogenem Handhebel —Getriebefließfett gemäß Markierung am Meßstab im Mäh (Sperrklinke eingerastet) abstellen, da ansonsten werk eingefüllt ist (siehe Seite 7, nur ab Maschinen-Nr. Kupplungsschwierigkeiten infolge Korrosionsbil- 5400 3368). dung auftreten können.
  • Seite 21 Viertakt-Motor Starten des Zweitakt- Gasregulierhebel in Stop-Stellung bis zum Anschiag bzw. des Viertakt-Motors schwenken, Handhebelfür Kupplung ) anziehen, S perrklinke muß Der Gasregulierhebel dient als Not-Ausschalter;er ist bei einrasten. Gefahrensituationen, die ein schnelies Abstellen der Maschine RechtenHandhebel inMittelstellung(Leerlauf)bringen. ertordert, in Stop-Stellung bis zurn Anschlag zu schwenken. Prüfen, 0b der Mähantrieb ausgeschaltet ist.

  • Seite 22: Handhebel Für Kupplung (Iwi) Anziehen,Spem Rechtenhandhebel

    Inbetriebnahme des Motormähers Bitte beachten Sie, daB Lebensdauer und Betriebssicherheit des Motors in starkem MaBe von Einlaufzeit abhängig ist. Karen Motor immer erst einige Minuten warm laufen lassen und nicht sofort voile Leistung abveriangen. Denken Sie stets an gute Filterpflege und sauberen Kraftstoff. Hinweise: Verwenden Sie ausschließlichMarkenbenzinmit einer Mindestoktanzahl 9 0 ROZ und einem max.

  • Seite 23: Pflege Und Wartung

    Filtereinsatz im Oltopf durch Tauchen in Dieseikraftstoff — Mähwerk-Getriebefließfett (nur Maschinen-Nr. auswaschen und ausschleudern. 5400 3368) einmal pro Jahr wechseln (siehe hierzu unbe- ÖEtopfmit Motorenölbis zu der Markierungsfahnedes im dingt Seite 5 und 7). Zweckmäßigerweise jeweils Öltopf eingesetztenRingesfüllen (nichthöher) undwieder Beginn der neuen Mähsaison im Zusammenhang mit einem...
  • Seite 24 Stark verschmutzter Filter-Einsatz erneuern (AGRIA-Bestell-Nr. 674 66). Der zweilagigeFiltereinsatz i st mit der feinporigen SeitezumVergaserhin in dasFiltergehäuse einzulegen. KühlrippenamZyllnderundZylinderkopf, s owiediefürdieLuftzirkulation notwendigen Leitbleche u nddasKühlluftsieb an Schwungscheibe stets sauber halten. Nach ca. 5 Betriebsstunden d ie Zylinderkopfmuttern mittelseines Drehmomentschlüssels überKreuz nachziehen —18 - 22 Nm - 2,2 kpm).

  • Seite 25: Pflege Und Wartung Des Mähwerks

    Pflege und Wartung des Mähwerks Alle Schrauben und Muttern sind häufig auf festen Sitz zu Vor jedemMähenKurbelstein ( 11/2) abschmieren u ndden überprüfen und im Bedarfsfallenachzuziehen. Nach jedem öistand im Getriebe bay. die Getriebefließfettfüllung im Mäh- Mähen ist der Mähbalken gründlich zu reinigen und alle glei- werkgehäuse (siehe Seite 5, 7 und 17) kontrollieren.

  • Seite 26: Einfachbereifung

    Montage der Zwillingsbereifung, Radsterne und Greiferräder Für Mäharbeiten in extremen Hanglagen ist die Verwendung von Zwillingsbereifung, Radsternen bzw. Greiferrädern empfehlen. Einfachbereifung Radstern Triebräder-Art. 2490 4.00-8 Art. 5516 Art. 5417 Radnvischenflansche Radsterne Einfachbereifung 4.00 - 8 Federringe mit Radstern (Zentrierung für Triebräder) Bei Verwendung des Radsterns (Art.

  • Seite 27: Besonders Zu Beachten

    (Ablaßknopf amVergaser drücken) Bei Viertaktmotor: Wird die Maschine längere Zeit (2Monateu. länger)abgestellt, s oempfehlen w ir,dem Kraftstoff eine Korrosionsschutz-und Stabilisatorflüssig- keit beizumischen. Diese ist unter der AGRIA-BesteIl-Nr. 673 50 (ca.0,5 Ltr.)zubeziehen undreichtfürca.60Ltr. Kraftstoff. Anwendung: Kraftstoffbehäiter volltanken,Korrosions- schutz- und Stabilisatorflüssigkeit in den Kraftstoff- behälter gießen (Menge „OZ"...

  • Seite 28: Einstellung Der Messerführung (Finger-Mähbalken)

    Auswechseln des Mähmessers (bei Universal- bzw. Fingermähbalken) a) Motor abstellen! b) Messermitnehmer samt Grasverteiler abschrauben. c) Mähmesser s eitlichherausschieben. (Nichtmitder Hand)„Verletzungsgefahr",sondemmiteinemgeeigneten Gegenstand (Z.B. mit einem Hammerstiel —Schutzhandschuhe anziehen). Mähbalken reinigen und leicht einölen. Montage des neuen Mähmessers sinngemäss in umgekehrter Reihenfolge. Einstellung der MesseHührung wie beschrieben vornehmen.

  • Seite 29: Wartungs- Und Einstellanleitung Der Schwinghebelmesserführungen (Kommunal-Mähbalken)

    Wartungshinweis für Messermitnehmer Wartungs- und Einstellanleitung (AGRIA-Nr. 632 20) der Schwinghebelmesserführungen mit auswechselbaren Distanzplatten (Kommunal-Mähbalken) Abschmieren des Schmiernippels (1 1) mit Bio-Schmierfett nachjedemMähenbzw.Såubern desMähbalkens d urchAb- spritzenmitWasser, m indestens j edochalle 10Stunden. B ei neuen Schwinghebelführungen zusätzlich elnrnal nach ca.
  • Seite 30 Betriebsstörungen und ihre Beseitigung Störungen an Maschine Oderam Motor, welche einen größeren Eingrlff erforderiich machen, imnw durch AGRIA-Kundenöenst- stelbe Oder durch eine Fachwerkstatt, welche über die erforderllchen Werkzeuge verfügt. beheben lassen. Ein Eingriff kann nur Sonstige Motorstörungen Motor springt nicht an Motor arbeitet unregelmäßig,...
