Agria 5100 Betriebsanleitung
Wiesenmäher
Maschinen zur Bodenbearbeitung,
Grünflächen- und Grundstückspflege
Betriebsanleitung
fürAGR/A-Wiesenmäher
Für Service und schnelle Ersatzteillieferung
sorgt Ihr AGRIA-Fachhänd/er.
AGRIA-Werke GmbH 7108 Möckmühl • Tel. (06298) 39-0 • Telefax (06298) 39111 • Tx 466791 agri d
agria
Typ 5100
Betriebsanleitungs-Bestel/-Nr.
AGRIA-Fächhändler
0)
998007
Inhaltsverzeichnis
Verwandte Anleitungen für Agria 5100
Inhaltszusammenfassung für Agria 5100

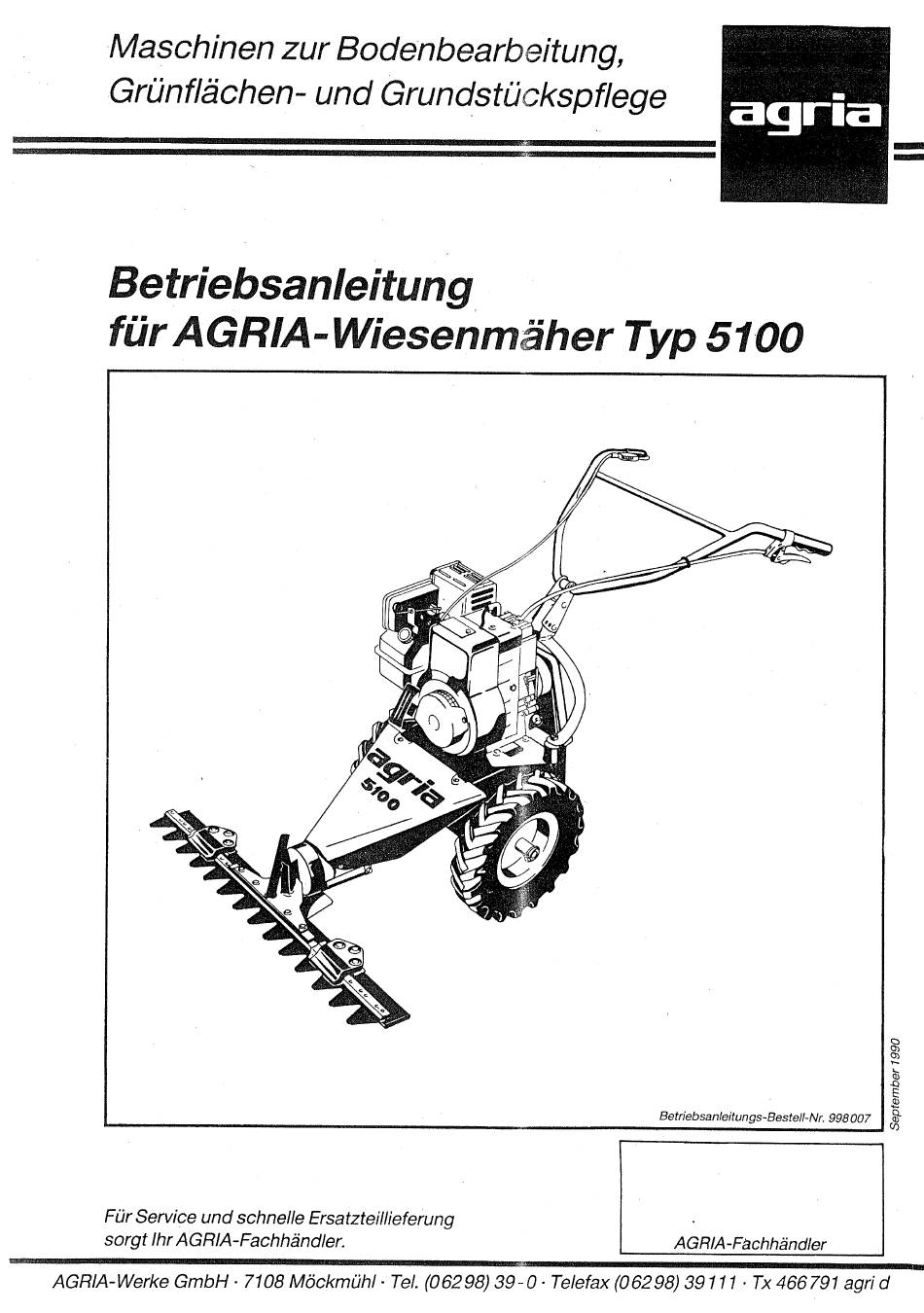

- Seite 1 Maschinen zur Bodenbearbeitung, Grünflächen- und Grundstückspflege agria Betriebsanleitung fürAGR/A-Wiesenmäher Typ 5100 Betriebsanleitungs-Bestel/-Nr. 998007 Für Service und schnelle Ersatzteillieferung sorgt Ihr AGRIA-Fachhänd/er. AGRIA-Fächhändler AGRIA-Werke GmbH 7108 Möckmühl • Tel. (06298) 39-0 • Telefax (06298) 39111 • Tx 466791 agri d...
-
Seite 2: Bestimmungsgemäße Verwendung
den Fläche zu entfernen. Bei der Arbeit auf Fremdkörper Sicherheitstechnische Hinweise achten! Vor Inbetriebnahme die Betriebsanleitung durchlesen und Die Mähgeschwindigkeit muss immer den Umgebungsver- beachten. hältnissen angepasst werden. Bei Berg- Oder Talfahrt und Querfahrten zum Hang plötzliches Kurvenfahren vermeiden. 1mGefälle niemals auskuppeln. Warnschild Bei evtl. -
Seite 3: Sicherheitshinweise Für Den Umgang Mit Mäheinrichtungen
Abstellen Die Aufbewahrung des Wiesenmähers in Räumen mit offener Anwerfen Heizung ist verboten! Wartung und Pflege: Nur Original AGRIA-Ersatzteile Oder qualitativ gleichwertige, Einstellen der Messerführung handelsübliche Teile verwenden, welche den von Fa. AGRIA festgelegten technischen Anforderungen entsprechen. Luftfilter Maschine unterstellen Sicherheitshinweise für den Umgang mit... -
Seite 4: Technische Angaben
Technische Angaben A) Wiesenmäher B) Motor Motorenfabrikat Masse: Länge 1080 ohne und Typ: Viertakt-Benzinmotor FA 130 - AS 59, Breite Messer— BS 59, CS 59 Hdhe baiken Gebläsegekühlter Bauart: Bereifung: Gummibereifung mit Sch'auch 4,00 Einzylinder-Viertaktmotor Bohrung: 62 mm Gewicht: ca. 60 kg (einschl. - Seite 5 Tafel 1 Universalmähbalken 2 Messermitnehmer 3 Schutzhaube 4. Gummitriebrad 5 Klappstecker für Radbefestlgung 6 Klappstecker für Mähbalkenbefestigung 7 Schmiernippel für Kurbelzapfenlager Tafel 1 Seitliche Abdeckung 2 Schaltstange für Ein- und Ausschaltung des Mähantriebes 3 Einstellschraube für Kupplungszugspiel 4 Keilriemen-Abdeckhaube 5 Schalldämpfer 6 Viertakt-Benzin-Motor 7 Luftfilter...
- Seite 6 (Motoröleinfüll- und Kontrollöffnung) 7 Maschinen-Nummer (Fabrikschild) 8 Motor-Ausführung (Engine-Code) 9 Bohrung (siehe unter „Besonders zu beachten") Tafel 1 Handgriff für Rückholstarter agria 2 Kraftstoffbehälter 3 Verschlussdeckel für Kraftstoffbehälter 4 Anschlaghebel für Vollgasstellung 5 Einstellschraube für Vollgasstellung 6 Hebel für Starterklappe...
-
Seite 7: Allgemeine Beschreibung
Allgemeine Beschreibung Motor Der angebauteMotor ist ein luftgekühlter V iertakt-Benzin-Motor, d er mitbleifreiem Normal-Benzin zu betreibenist. ,,Technische Angaben"sieheSeite4.Während derersten20Betriebsstunden (Einiaufzeit) denMotornichtbisandieGrenzeseinerLeistungs- fähigkeit beanspruchen. Die Motor-Kühlung erfolgtdurchein Luftgebläse. DasKühlluftsieb (V/10)am Reversierstarter unddie Kühlrippen desZylinders Sind daher stets frei von Schmutzund angesaugtenPflanzenteilen zu halten. Stetsdaraufachten,dassderLeerlauf d esMotorsrichtig eingestellt i st.DerMotorsollbeigeringer D rehzahl e inwandfrei rundwei- terlaufen wenn der Gas-Regulierhebel i n der Leerlaufstellungsteht. - Seite 8 Inbetriebnahme Wiesenmähers Vor erster Inbetriebnahme Motoröl nachfüllen (bis kurz vor dem Uberlaufen am Einfüllstutzen bei waagrecht stehendem Mäher (IV/6). Prüfen 0b genügend Kraftstoff (bleifreies Normalbenzin) im Kraftstoffbehälter (V/2). Zur Vermeidung von Startschwierigkeiten muss bei erster Inbetriebnahme bzw. bei längerem Stillstand des Mähers, der Kraftstoffbehälter voll befüllt werden.
-
Seite 9: Wartung Und Pflege
Mähen Mahen ebener Flachen Alle gleitenden Teile am Mähbalken gut einölen. Mäher in Gang setzen wie unter „lnbetriebnahme" und Anwerfen des Motors beschrieben. Motordrehzahl etwas erhöhen. Schaltstange (111/2) nach vorne drücken bis sie einrastet. Kupplungshandhebel (1/5) etwas anheben, Sperrklinke (1/6) hineindrucken und mit dem Zeigefinger festhalten, Kupplungshebel langsam Ioslassen und gleichzeitig Gas geben sowie die Sperrklinke Ioslassen. - Seite 10 Während der Ruhezeit den Motor alle 4 - 6 Wochen einigemale langsam durchdrehen. Wird die Maschine längere Zeit (2 Monate u. länger) abgestellt, so empfehlen wir, dem Kraftstoff eine Korrosionsschutz- und Stabilisatorflüssigkeit beizumischen. Diese ist unter der AGRIA-Bestell Nr. 67350 (ca. 0,5 Ltr.) zu beziehen und reicht für ca. 60 Ltr. Kraftstoff.
- Seite 11 Pflegearbeiten Olwechsel Das Luftfilter wurde durchgeführt am: wurde gereinigt am:...
- Seite 12 GROSSE AGRIA-PROGRAMM ...für Privatmann ...für Profi ...für den gewerblichen und kommunalen Einsatz...
