RTAC-01 Benutzerhandbuch
Anhang A – Technische Daten

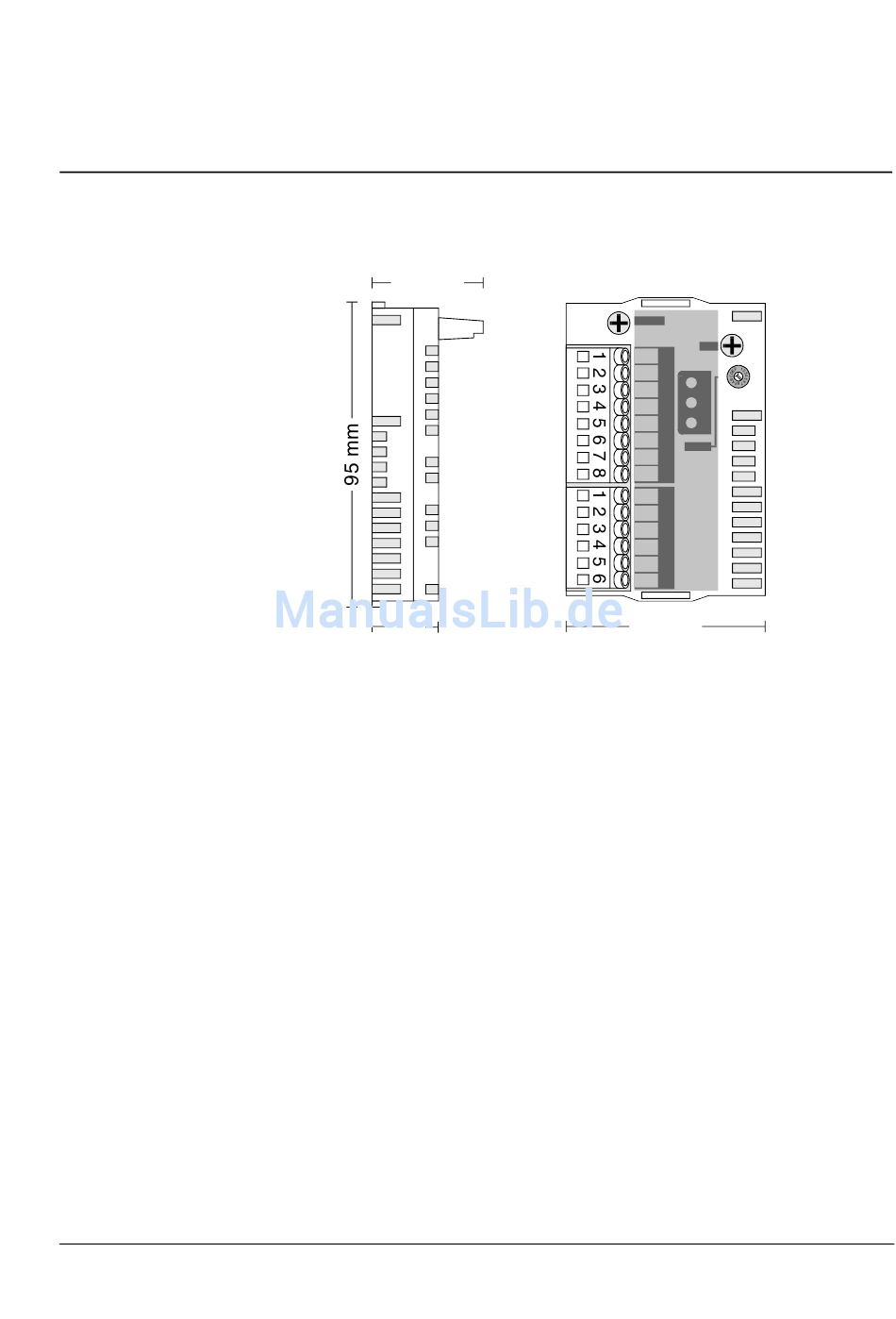

Abmessungen:
34 mm
20
mm
Montage: in einem Steckplatz auf der RMIO-Karte des
Frequenzumrichters oder auf dem externen E/A-Modul-
adapter (AIMA-01).
Schutzart: IP 20
Umgebungsbedingungen: Es gelten die im
Hardware-Handbuch des Frequenzumrichters
angegebenen Umgebungsbedingungen.
Hardwareeinstellungen:
• Wahlschalter für die Auswahl der Knotenadresse
(Bereich 16...31)
Steckverbinder:
• 38-Pin-Parallelbusstecker
• Zwei fest eingebaute Schraubklemmenblöcke (1 x
6-polig, 1 x 8-polig) für Leiter mit einem Querschnitt
von max. 2,5 mm
GEHÄUSE
RTAC-01
IMPULSGEBER-SCHNITTSTELLE
SHLD
SHLD
CHA+
CHA-
X2
CHB+
CHB-
KNOTEN-ID
CHZ+
CHZ-
0 V
0 V
V OUT
X1
+15V
V IN
+24V
62 mm
2
.
GND
0
CHA
CHB
WD/
INIT
A-1
