Phasenfolge
RTAC-01 Benutzerhandbuch
Wenn der Impulsgeber korrekt angeschlossen ist, muss
beim vorwärts drehenden Antrieb (positive Drehrich-
tung) ein positives Rückmeldesignal des Impulsgebers
erzeugt werden.

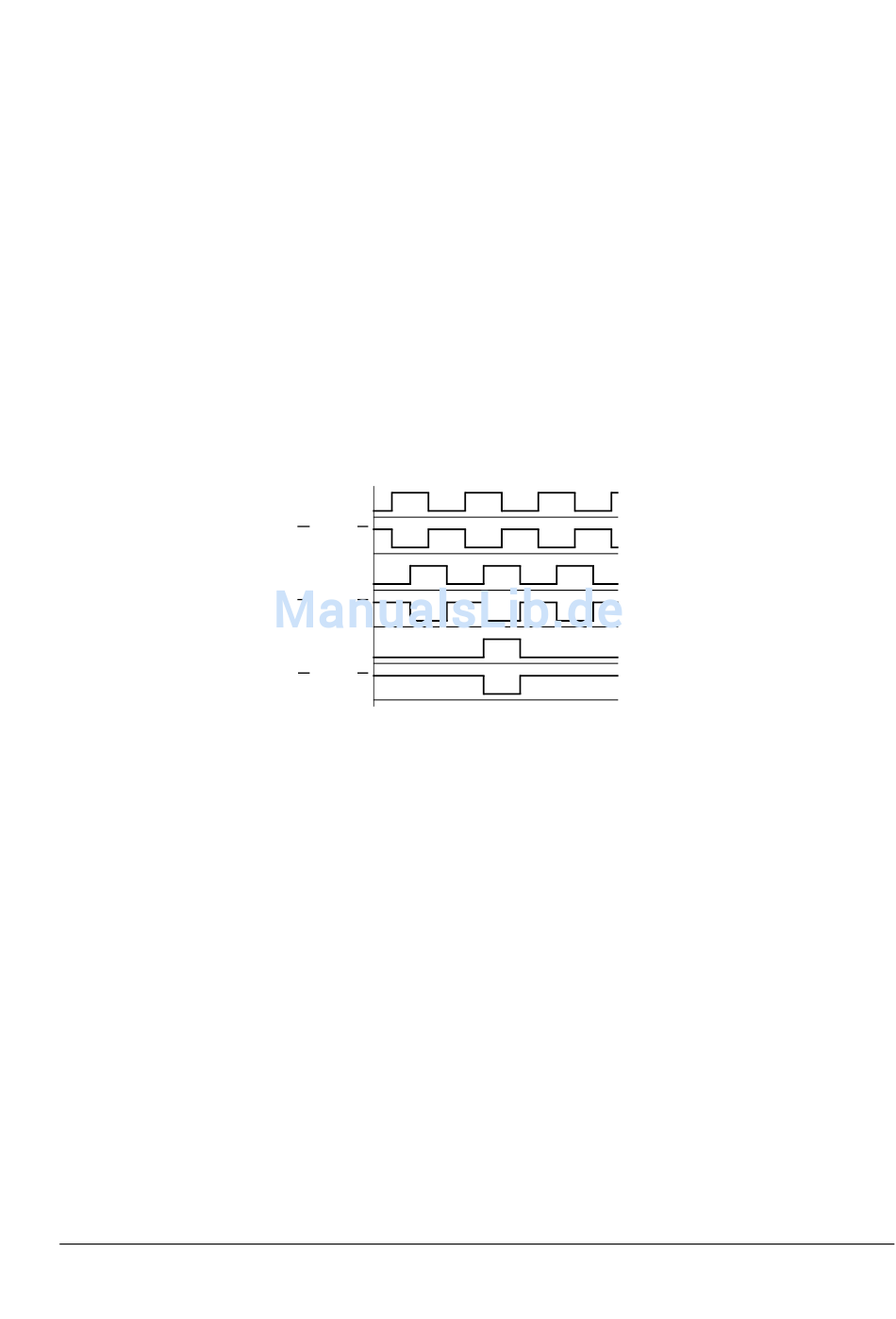

Bei Impulsgebern sind die beiden Ausgangskanäle, die
normalerweise mit 1 und 2 oder A und B bezeichnet
werden, um 90° gegeneinander verschoben (Phasen-
verschiebung). Bei der Drehung im Uhrzeigersinn eilt
Kanal 1 bei den meisten Impulsgebern - nicht bei allen -
Kanal 2 voraus. Ermitteln Sie anhand der Impulsgeber-
Dokumentation oder durch Messung mit dem Oszillos-
kop den voreilenden Kanal.
A oder 1
A oder 1
B oder 2
B oder 2
Z oder 0
Z oder 0
Der Impulsgeber-Ausgangskanal, der bei vorwärts dre-
hendem Antrieb voreilt, muss an den RTAC-Eingang A
und der nachlaufende Ausgangskanal an den RTAC-
Eingang B angeschlossen sein.
Der Ausgangskanal für Referenzpunkt Null (normaler-
weise mit 0, N oder Z gekennzeichnet) braucht nur bei
Positionierungsanwendungen angeschlossen zu wer-
den.
Kapitel 3 – Installation
3-7
