R&S ENV4200

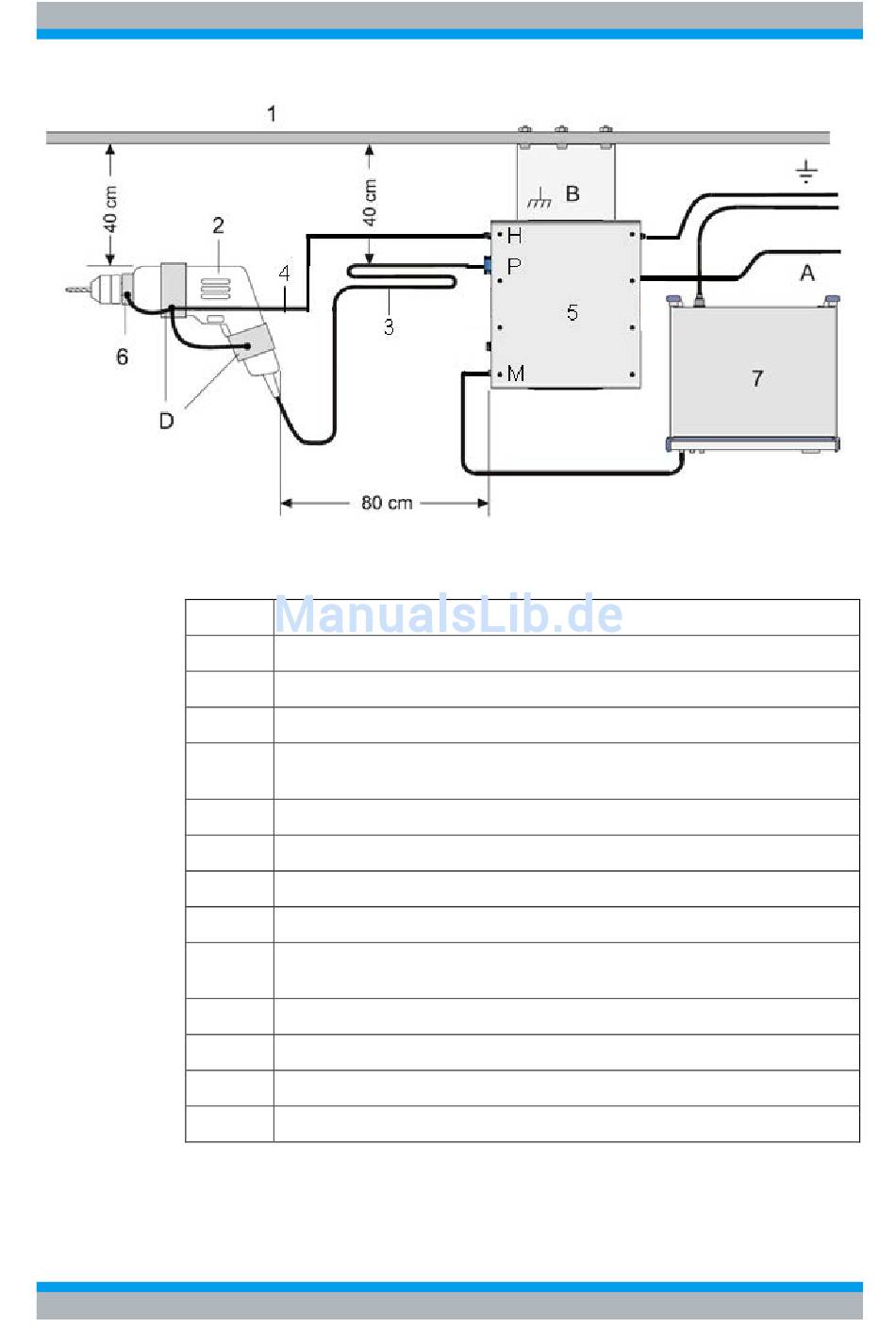

Abbildung 10 Messbeispiel Handbohrmaschine
Position
1
2
3
4
5
6
7
A
B
P
H
M
D
Bedienhandbuch 1107.2470.11 - 02
Funktion
Vertikale HF-Bezugsmasse, Metallwand mindestens 2 m x 2 m
Prüfling
Netzanschlussleitung
Getrennt verlegte Verbindungsleitung zur Handnachbildung
(ARTIFICIAL HAND)
Netznachbildung
berührbarer Metallkragen
Messempfänger
Anschluss Stromversorgung
Anschluss HF-Bezugsmasse, induktionsarm
(z.B. Messingblech 0,2 mm dick)
Anschluss Prüfling (L1, N)
Anschluss Handnachbildung (ARTIFICIAL HAND)
Anschluss Messempfänger (TO TEST RECEIVER)
Metallfolien
Betrieb der Netznachbildung
D-25
