R&S ENV4200
Eine Mantelstromsperre für das Koaxialkabel kann nach
Es zeigt die Dämpfung eines Absorbers mit folgendem Material:
Kernmaterial:
Abmessungen:
EPCOS BN.:
Windungszahl:
Abbildung 7
Eine Dämpfung von 20 dB bedeutet, dass die wirksame Impedanz der
Mantelstromsperre in der Größenordnung von 1500 liegt.
Bedienhandbuch 1107.2470.11 - 02
N30; Al=5400 nH
Ringkern 58 x 40 x 17 mm
B64290-A40-X830
20 (HF-Kabel)

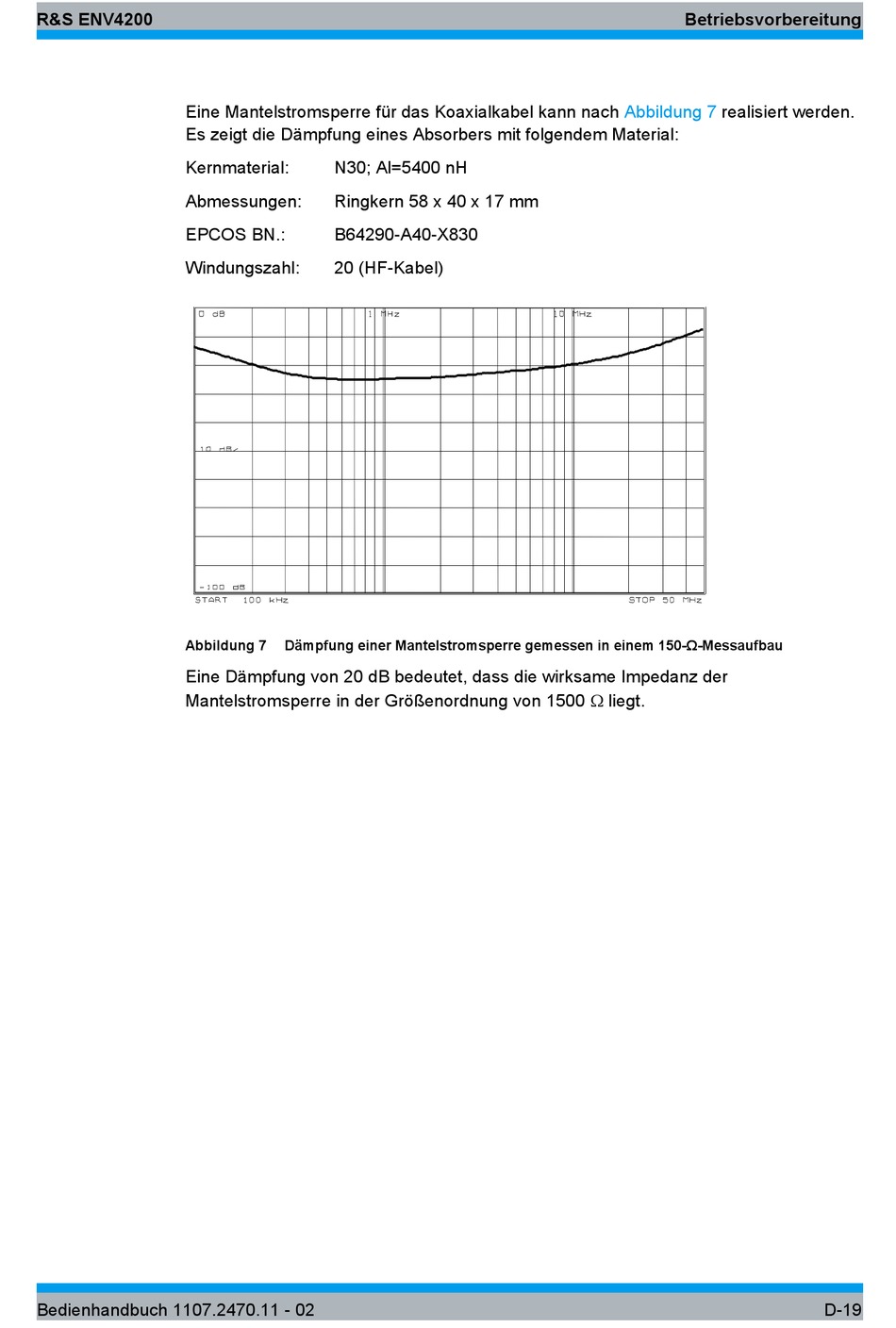

Dämpfung einer Mantelstromsperre gemessen in einem 150-Ω-Messaufbau
Betriebsvorbereitung
Abbildung 7
realisiert werden.
D-19
