R&S ENV4200
4.8 10-dB-Dämpfungsglied
Das fest eingebaute 10-dB-Dämpfungsglied dämpft die vom Prüfling abgegebene
Störspannung um 10 dB.
Das Dämpfungsglied dient zur Sicherstellung des für die Einhaltung der
Impedanztoleranz notwendigen 50-Ω-Abschlusswiderstands, verbessert die
Anpassung an den Messempfänger und bietet dem Impulsbegrenzer einen genügend
großen ohmschen Innenwiderstand zur vollen Funktionsfähigkeit.
Siehe Spannungsteilungsmaß im Messprotokoll.
4.9 140-dBµV-Impulsbegrenzer
Der schaltbare Impulsbegrenzer begrenzt Spannungsspitzen auf 140 dBµV am HF-
Ausgang. Dies entspricht einem Pegel des gemessenen Störsignals von 150 dBV.
Dabei ist zu beachten, dass der Messempfänger nur einen 9-kHz-Spektralanteil eines
breitbandigen Störsignals erfasst.
Beim Einschalten des Gerätes ist der Impulsbegrenzer immer eingeschaltet und muss
somit absichtlich ausgeschaltet werden. Damit wird sichergestellt, dass er nicht
versehentlich ausgeschaltet ist.
Durch die LED wird der eingeschaltete Zustand mit Grün angezeigt
Diese Spannungsspitzen entstehen z.B. durch
●
●
●

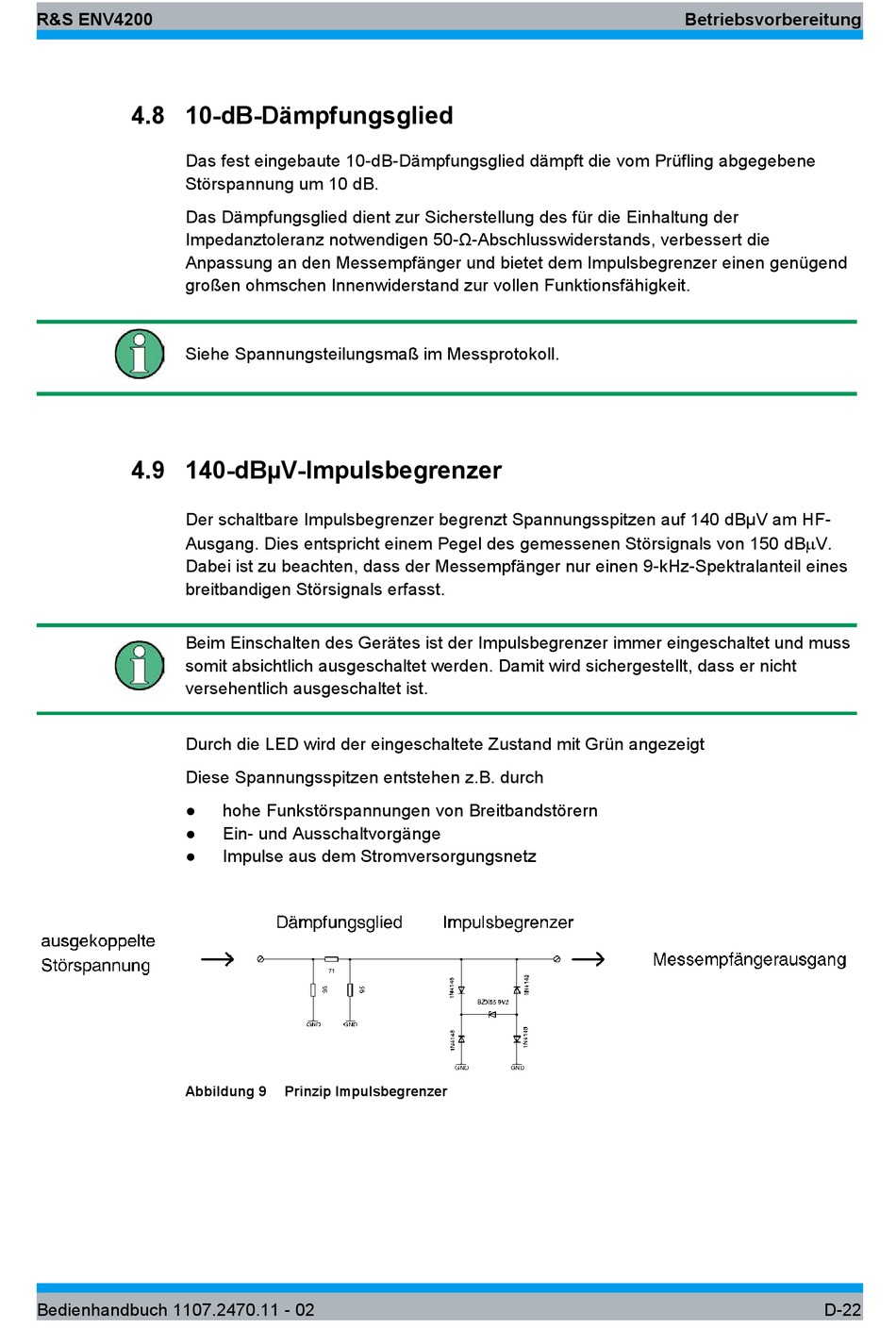

Abbildung 9
Bedienhandbuch 1107.2470.11 - 02
hohe Funkstörspannungen von Breitbandstörern
Ein- und Ausschaltvorgänge
Impulse aus dem Stromversorgungsnetz
Prinzip Impulsbegrenzer
Betriebsvorbereitung
D-22
