R&S ENV4200
Es ist darauf zu achten, dass die HF-Bezugsmasse durch den Anschluss des
Schutzleiters an Schutzerde nicht mit Störspannungen etwa aus einem Industrienetz
verunreinigt wird. Sollte dies der Fall sein, so muss der Schutzerde über eine
Schutzleiterdrossel angeschlossen werden. Dabei ist darauf zu achten, dass auch mit
Schutzleiterdrossel keine berührungsgefährliche Spannung am Gehäuse der
Netznachbildung liegt.
4.5.1 Vermeiden von Erdschleifen
Zur Vermeidung von Erdschleifen soll die Netznachbildung im Messaufbau möglichst
nur einmal geerdet werden. Die obige Fernhaltung von Störspannungen aus einem
Industrienetz ist also nur ein Beispiel für die Anwendung einer Schutzleiterdrossel (SL-
Drossel).
Netznachbildungen (AMN, engl. Artificial mains network), Quelle CISPR 16-2-1:2014-
12 (Edition 3).
Abbildung 6
Schutzleiterdrosseln für Ströme bis ca. 30 A sind handelsüblich. Für höhere Ströme
können sie mit Hilfe von Ferrit-Ringkernen selbst angefertigt werden. Als Regel gilt: Im
Kurzschlussfall darf der Spannungsabfall an der Schutzleiterdrossel nicht über 4 V
betragen.
Bedienhandbuch 1107.2470.11 - 02

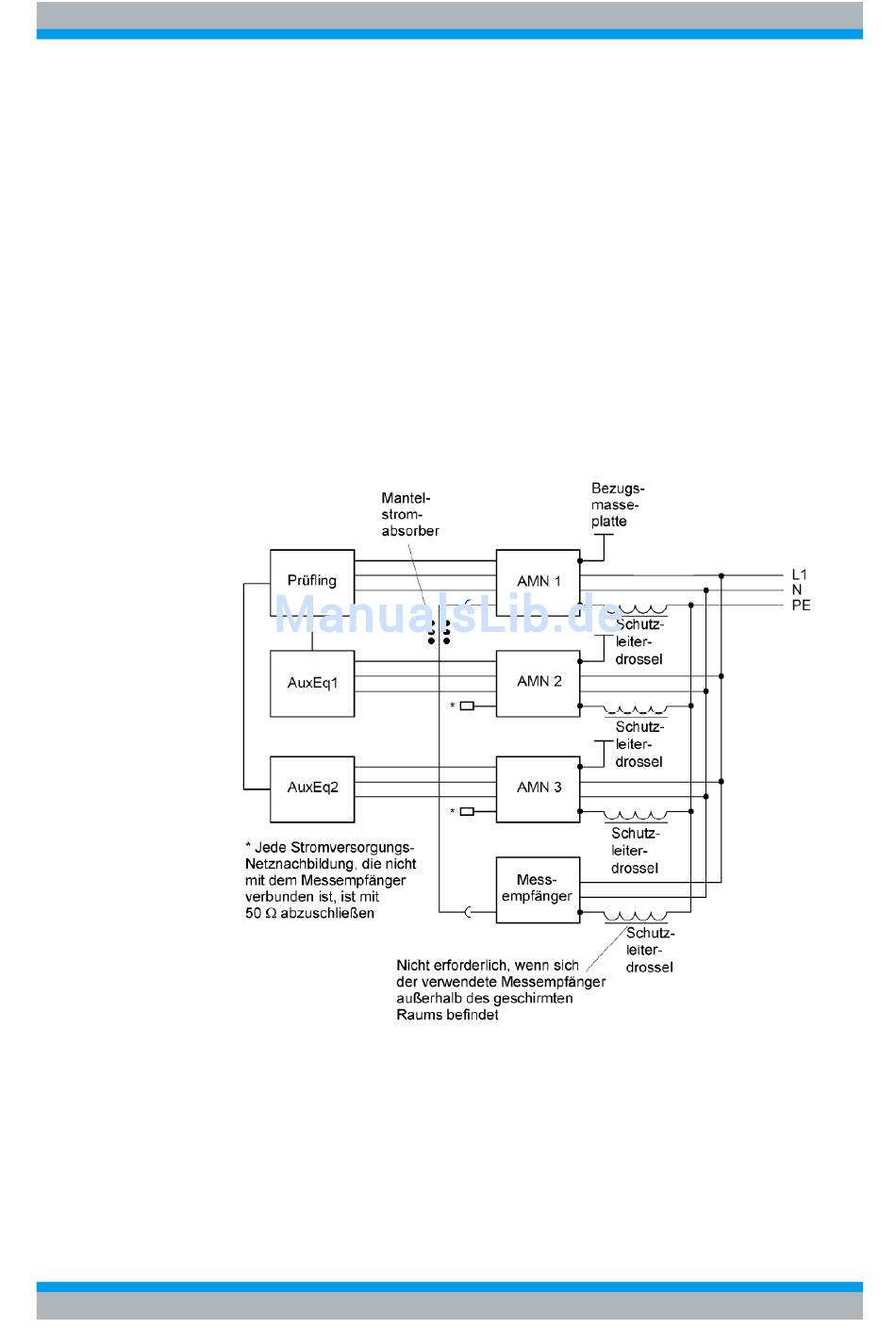

Abbildung 6
zeigt eine Anordnung mit mehreren Stromversorgungs-
Anordnung von Schutzleiterdrosseln zur Vermeidung von Erdschleifen
HF-
Bezugs
masse
Betriebsvorbereitung
D-18
