R&S ENV4200
4.4 Netzanschluss
Elektrischer Schlag bei fehlerhaftem Netzanschluss.
Bauartbedingt besitzen Netznachbildungen keine normgerechte Isolation, keine
Sicherung im Messstromkreis und weisen hohe Ableitströme auf. Um Benutzer vor
dem Berühren spannungsführender Geräteteile zu schützen, muss der Netzanschluss
dieser Netznachbildung durch erfahrene Elektrofachkräfte erfolgen. Bei der Installation
sind die gültigen nationalen Vorschriften und Normen zu berücksichtigen.
Die Versorgungsspannung wird an den rückseitigen MC-Hochstromanschlüssen (L1,
L2, L3, N) angeschlossen. Geeignete MC-Kabelbuchsen zur Herstellung der
Anschlussleitungen sind im Lieferumfang enthalten.

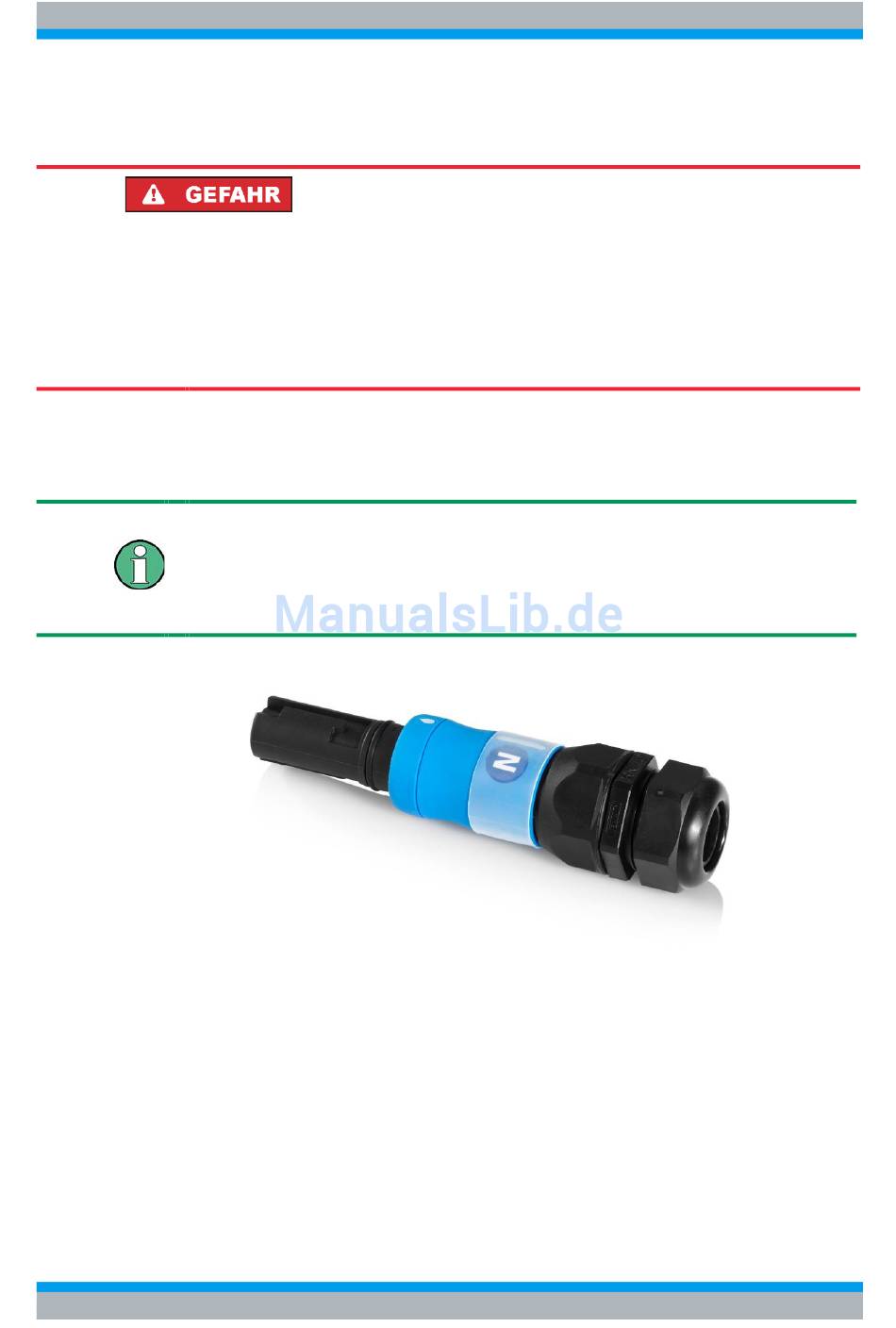

Die MC-Kabelbuchse mit der Kennfarbe Blau und Aufschrift N (Neutralleiter) ist für den
Anschluss an den MC-Hochstromanschluss mit der Kennung N vorgesehen, siehe
Abbildung
bzw. L3 (Phase, engl. Line) sind für den Anschluss an die MC-Hochstromanschlüsse
mit der Kennung L1, L2 und L3 vorgesehen.
Abbildung 4
Bedingt durch die Isolationsanforderungen der Norm CISPR 16-1-2 bzw. EN 55016-1-
2 ist jede Phase der Netznachbildung über 8 µF mit Gehäusemasse verbunden. Daher
kann die Netznachbildung nicht mit einem vorgeschaltetem Fehlerstromschutzschalter
betrieben werden und es sind zusätzliche Maßnahmen zum Schutz gegen direktes
oder indirektes Berühren durch den Benutzer erforderlich.
Bedienhandbuch 1107.2470.11 - 02
4. Die MC-Kabelbuchsen mit der Kennfarbe Schwarz und Aufschrift L1, L2
MC-Kabelbuchse mit der Kennfarbe Blau und Aufschrift N (Neutralleiter)
Betriebsvorbereitung
D-15
