R&S ENV4200
4.5 Anschließen der HF-Bezugsmasse
Die Netznachbildung ist über den Schutzerdeanschluss mit dem Schutzleiter PE des
Stromnetzes verbunden, dieser ist jedoch für die Störspannungsmessung als HF-
Bezugsmasse ungeeignet. Deshalb muss die Netznachbildung mit einer guten HF-
Bezugsmasse verbunden werden, um reproduzierbare und richtige Messergebnisse zu
erhalten.

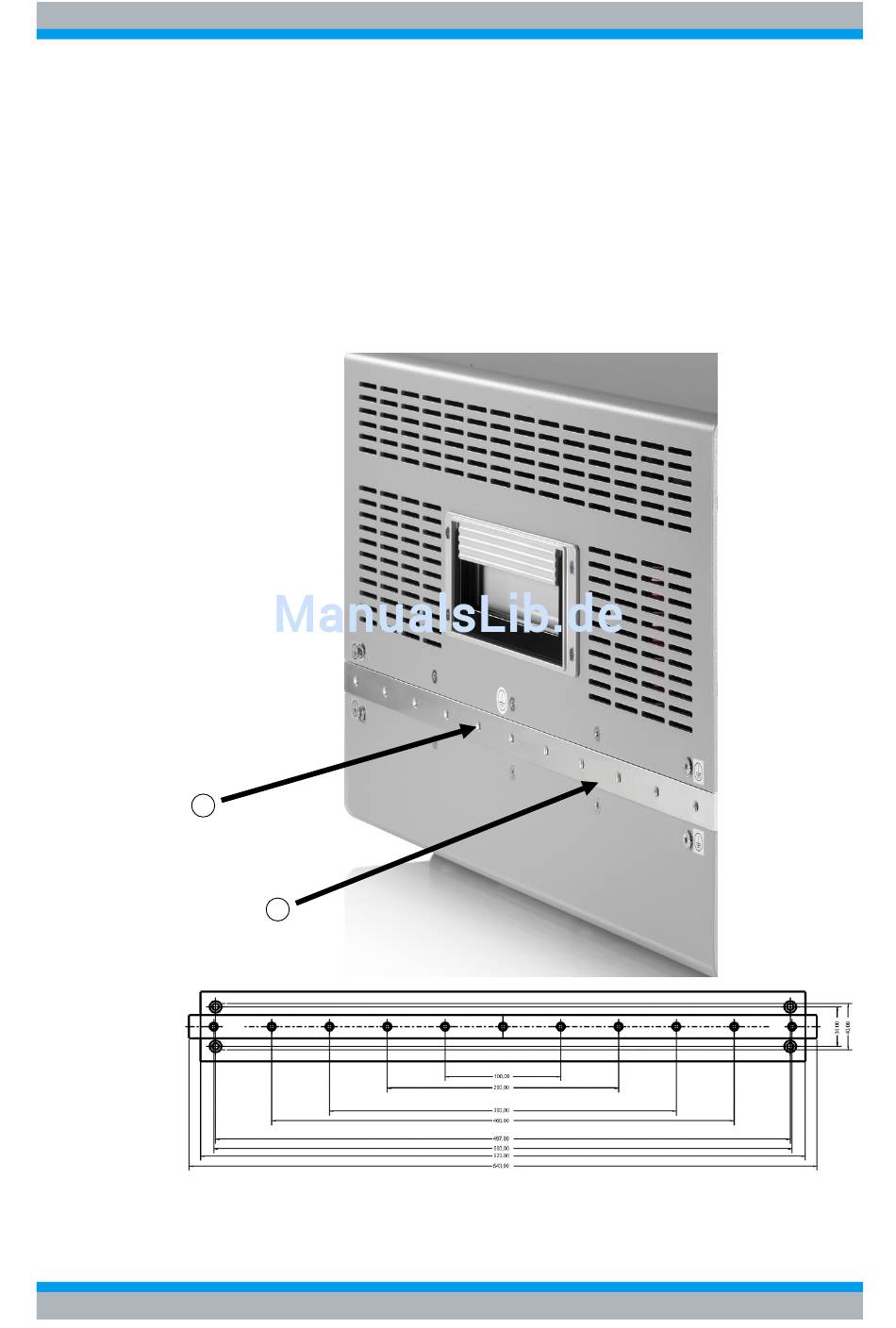

Die verwendete HF-Bezugsmasse kann über eine breite Blechfolie mit elf M6
Schrauben (1) flächig an die seitlich angebrachte Masseschiene (2) angeschlossen
werden (siehe
1
Abbildung 5
Bedienhandbuch 1107.2470.11 - 02
Abbildung
5).
2
Anschließen an die HF-Bezugsmasse
Betriebsvorbereitung
D-17
