R&S ENV4200
2.1 Frontansicht

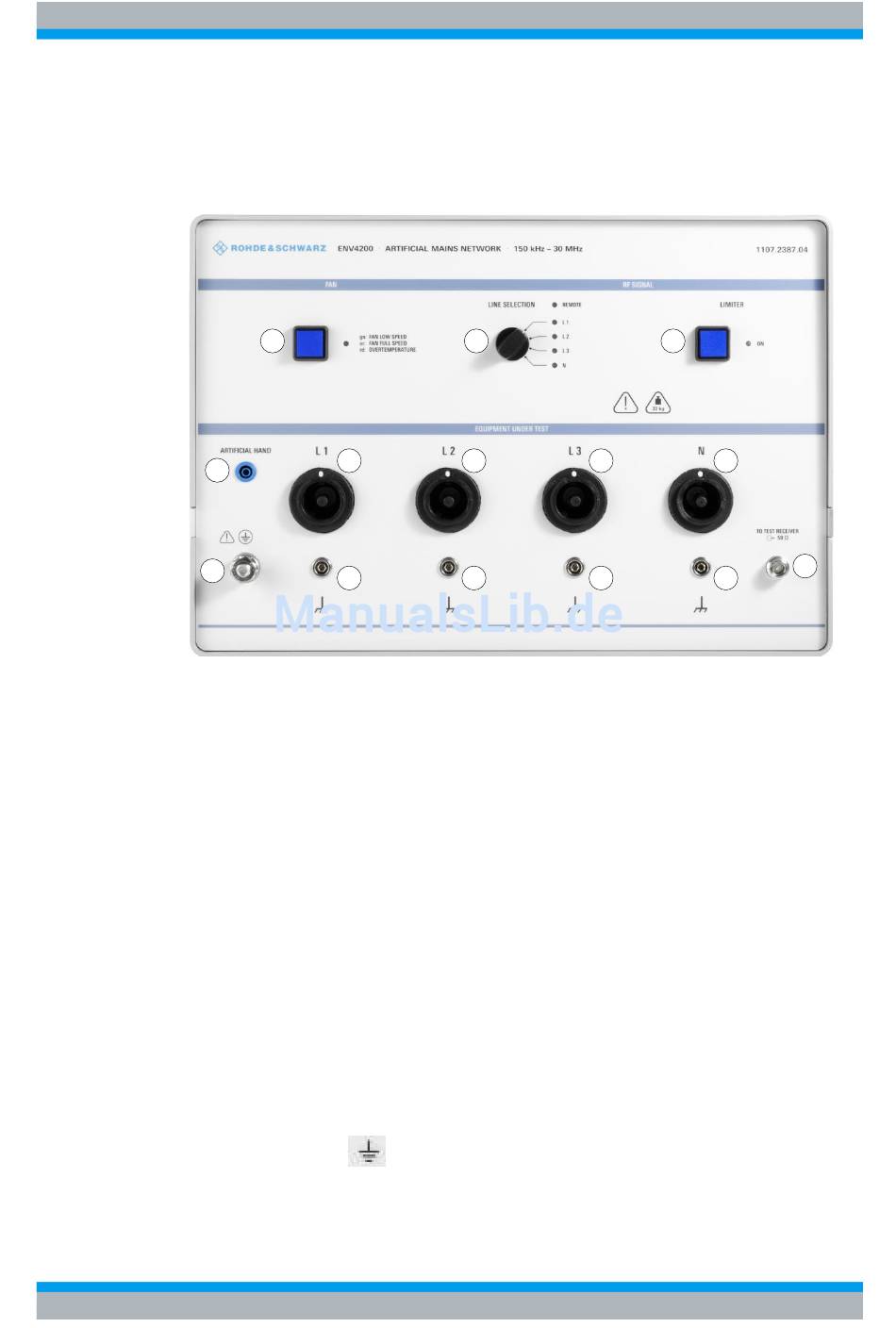

Dieses Bild zeigt die Frontansicht des R&S ENV4200. Die einzelnen Elemente sind
detailliert in den folgenden Abschnitten beschrieben.
Abbildung 1
1 = Anschluss für Handnachbildung (ARTIFICIAL HAND)
2 = Massebuchsen
3 = MC-Hochstromanschluss (L1, L2, L3, N)
4 = Taste zum Einschalten des Lüfters (FAN)
5 = Taste zum Ausschalten des Impulsbegrenzers (LIMITER)
6 = Drehschalter zur Phasenauswahl (LINE SELECTION)
7 = Messempfängerausgang (TO TEST RECEIVER)
8 = Schutzerdeanschluss
2.1.1 Handnachbildung (ARTIFICIAL HAND)
4-mm-Bananenbuchse zum Anschluss einer Handnachbildung (Künstliche Hand), um
während der Messung der Störspannung den Einfluss der Hand des Benutzers
nachzuahmen.
2.1.2 Massebuchsen (
4-mm-Bananenbuchse zum Anschluss der Bezugsmasse bei der Kalibrierung.
