R&S ENV4200

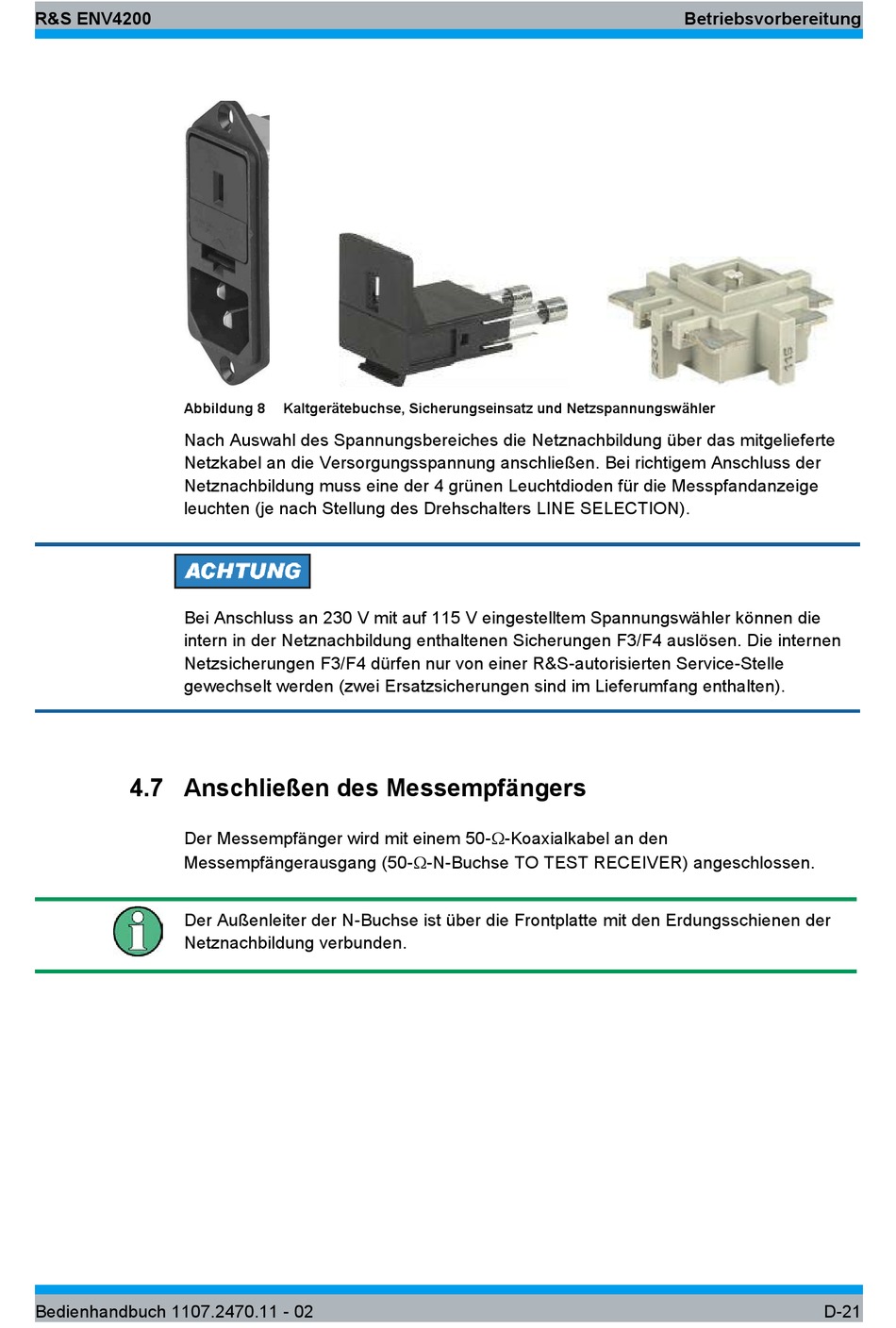

Abbildung 8
Nach Auswahl des Spannungsbereiches die Netznachbildung über das mitgelieferte
Netzkabel an die Versorgungsspannung anschließen. Bei richtigem Anschluss der
Netznachbildung muss eine der 4 grünen Leuchtdioden für die Messpfandanzeige
leuchten (je nach Stellung des Drehschalters LINE SELECTION).
Bei Anschluss an 230 V mit auf 115 V eingestelltem Spannungswähler können die
intern in der Netznachbildung enthaltenen Sicherungen F3/F4 auslösen. Die internen
Netzsicherungen F3/F4 dürfen nur von einer R&S-autorisierten Service-Stelle
gewechselt werden (zwei Ersatzsicherungen sind im Lieferumfang enthalten).
4.7 Anschließen des Messempfängers
Der Messempfänger wird mit einem 50--Koaxialkabel an den
Messempfängerausgang (50--N-Buchse TO TEST RECEIVER) angeschlossen.
Der Außenleiter der N-Buchse ist über die Frontplatte mit den Erdungsschienen der
Netznachbildung verbunden.
Bedienhandbuch 1107.2470.11 - 02
Kaltgerätebuchse, Sicherungseinsatz und Netzspannungswähler
Betriebsvorbereitung
D-21
