R&S ENV4200

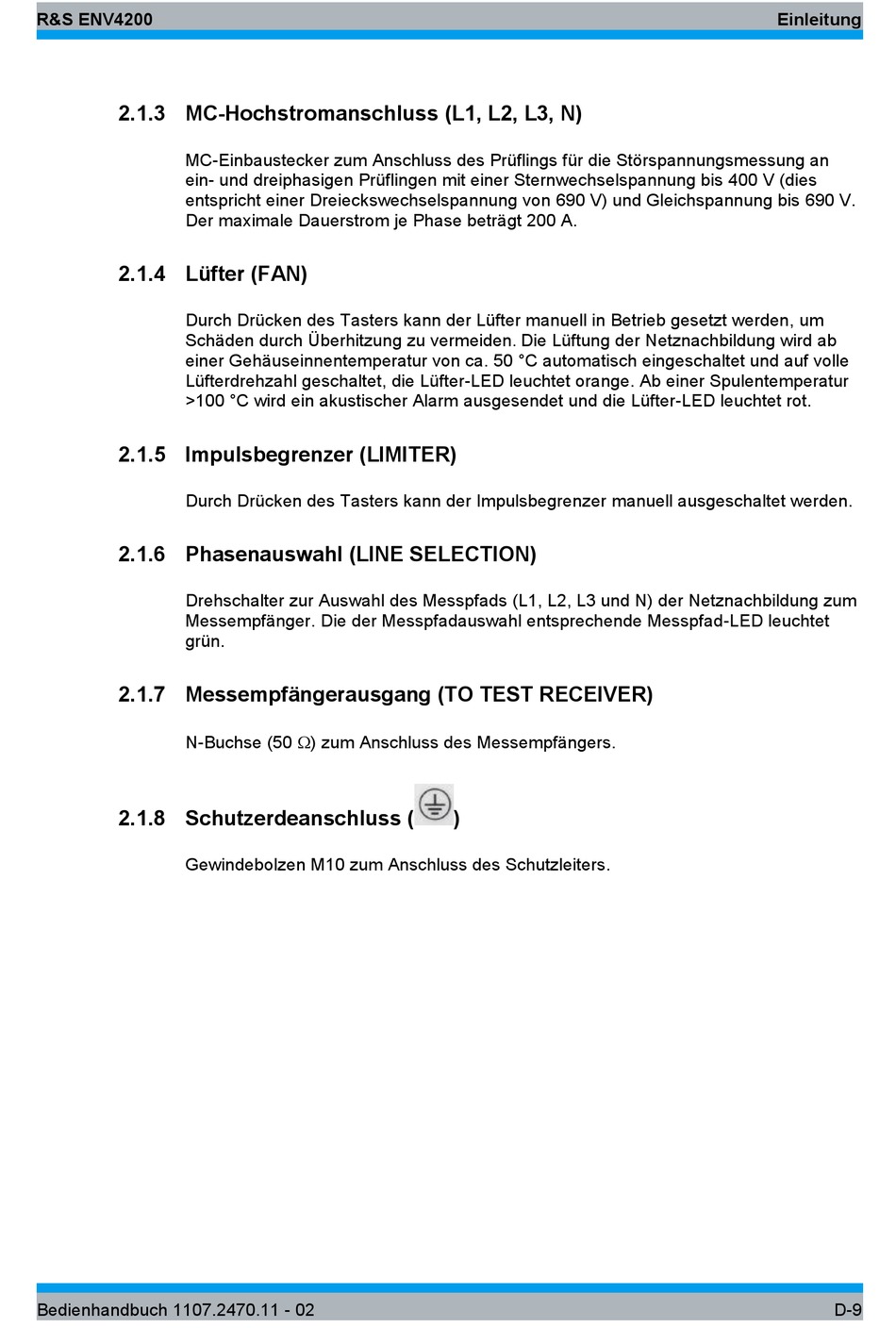

2.1.3 MC-Hochstromanschluss (L1, L2, L3, N)
MC-Einbaustecker zum Anschluss des Prüflings für die Störspannungsmessung an
ein- und dreiphasigen Prüflingen mit einer Sternwechselspannung bis 400 V (dies
entspricht einer Dreieckswechselspannung von 690 V) und Gleichspannung bis 690 V.
Der maximale Dauerstrom je Phase beträgt 200 A.
2.1.4 Lüfter (FAN)
Durch Drücken des Tasters kann der Lüfter manuell in Betrieb gesetzt werden, um
Schäden durch Überhitzung zu vermeiden . Die Lüftung der Netznachbildung wird ab
einer Gehäuseinnentemperatur von ca. 50 °C automatisch eingeschaltet und auf volle
Lüfterdrehzahl geschaltet, die Lüfter-LED leuchtet orange. Ab einer Spulentemperatur
>100 °C wird ein akustischer Alarm ausgesendet und die Lüfter-LED leuchtet rot.
2.1.5 Impulsbegrenzer (LIMITER)
Durch Drücken des Tasters kann der Impulsbegrenzer manuell ausgeschaltet werden.
2.1.6 Phasenauswahl (LINE SELECTION)
Drehschalter zur Auswahl des Messpfads (L1, L2, L3 und N) der Netznachbildung zum
Messempfänger. Die der Messpfadauswahl entsprechende Messpfad-LED leuchtet
grün.
2.1.7 Messempfängerausgang (TO TEST RECEIVER)
N-Buchse (50 ) zum Anschluss des Messempfängers.
2.1.8 Schutzerdeanschluss (
Gewindebolzen M10 zum Anschluss des Schutzleiters.
Bedienhandbuch 1107.2470.11 - 02
)
Einleitung
D-9
