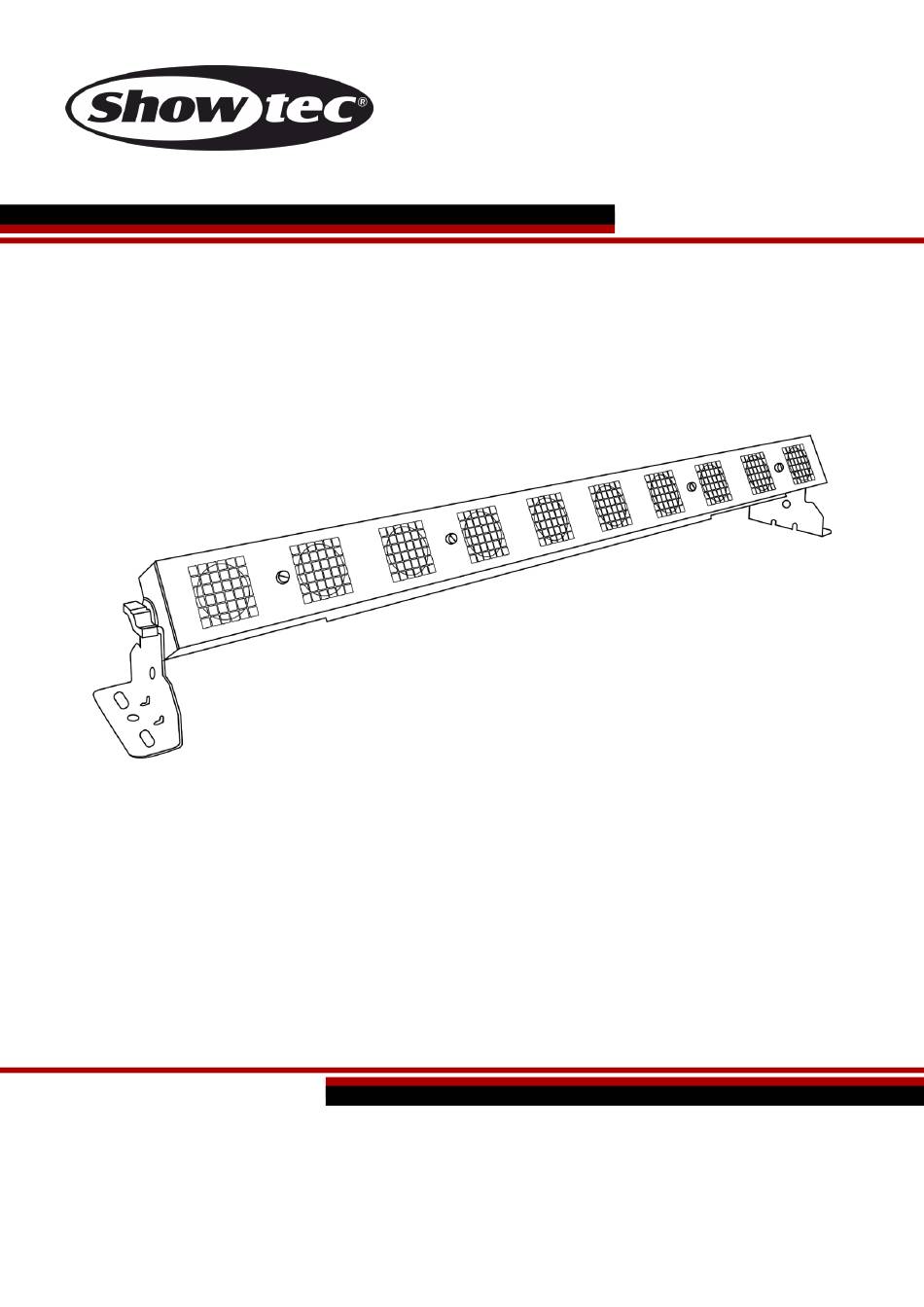

- Seite 1 HANDBUCH DEUTSCH Sunstrip LED Bestellnummer: 30752 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Sunstrip LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Produkts ............................. 8 Vorderseite ..................................8 Zurück ....................................9 Installation ................................... 9 Einrichtung und Betrieb ..............................9 Steuerungsmodi ................................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Sunstrip LED ● 2 Montagehalterungen mit Schrauben ● Pro Power-zu-Schuko-Netzkabel (1,3 m) ●... - Seite 4 Sunstrip LED übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Sunstrip LED ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. ● Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird.
-
Seite 7: Netzanschlüsse
Sunstrip LED Der Sunstrip LED kann auf dem Boden einer flachen Bühne positioniert werden oder mit Halterungen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Sunstrip LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Produkts

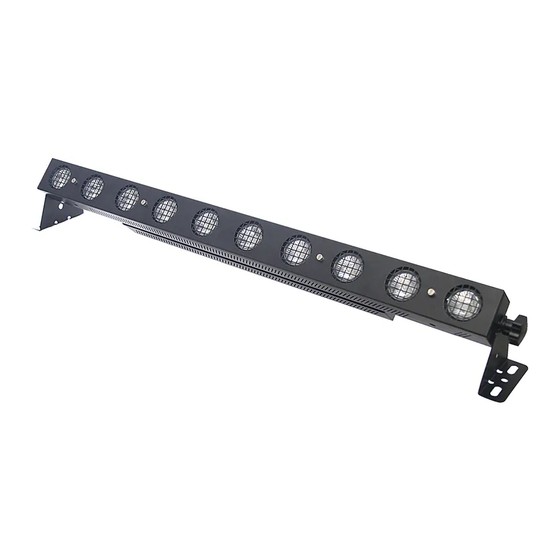

Funktionen Der Sunstrip LED ist das Nachfolgemodell des beliebten Sunstrip Active. Im Wolframmodus funktioniert der Sunstrip LED wie ein klassischer Scheinwerfer. Gleichzeitig haben Sie aber immer die Option, ihn in Warmweiß, Kaltweiß oder in einer Kombination dieser Farbtöne zu betreiben. -
Seite 10: Zurück
15) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien vom Sunstrip LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Sunstrip LED Steuerungsmodi Es gibt 4 Modi: ● Auto ● Manuell ● Master/Slave ● DMX-512 (1CH, 2CH, 3CH, 10CH, 20CH) Ein Sunstrip (Auto, manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Sunstrips (Dmx-Steuerung)
Sunstrip LED Mehrere Sunstrips (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Sunstrip LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Sunstrip LED Der Sunstrip LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) OLED-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Sunstrip LED Menü-Übersicht Bestellnummer: 30752... - Seite 16 Sunstrip LED Bestellnummer: 30752...
-
Seite 17: Hauptmenü-Optionen
Sunstrip LED Hauptmenü-Optionen 01) Beim Hochfahren zeigt das Display die aktuelle Version des Geräts an. 02) Nach 3 Sekunden wird der aktuelle Gerätestatus angezeigt. 03) Sie können nun sehen, ob der Sunstrip aktuell ein DMX-Signal empfängt oder nicht. Sie können auch den aktuell ausgewählten Betriebsmodus, die DMX-Startadresse, den Dimmermodus und die... -
Seite 18: Dmx-Adresse
Sunstrip LED 1. DMX-Adresse In diesem Menü können Sie die gewünschte DMX-Startadresse einstellen. 01) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Bildschirm erscheint nun: 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich reicht von 001 bis 512. -
Seite 19: Dimmermodus
Sunstrip LED 4. Dimmermodus In diesem Menü können Sie den Dimmermodus einstellen. 01) Wählen Sie mit UP/DOWN einen der 3 Dimmermodi aus. ● WARM (WARMWEISS) ● COOL (KALTWEISS) ● TUNGSTEN (WOLFRAM) 02) Drücken Sie zur Bestätigung ENTER. 5. Dimmerkurve In diesem Menü können Sie Dimmerkurven einstellen. -
Seite 20: Dimmgeschwindigkeit
Sunstrip LED 6. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. 01) Wählen Sie mit UP/DOWN eine der 2 Dimmgeschwindigkeiten aus: ● NORMAL (NORMAL) ● SMOOTH (WEICH) 02) Drücken Sie zur Bestätigung ENTER. 7. Steuermodus In diesem Menü können Sie den gewünschten Steuermodus einstellen. -
Seite 21: Automodus
Sunstrip LED 7.3. Automodus In diesem Menü können Sie die voreingestellten Programme und einen Fade auswählen. 01) Wählen Sie mit UP/DOWN eins der 10 voreingestellten Programme oder den Fade aus. 02) Drücken Sie zur Bestätigung ENTER. 03) Stellen Sie mit UP/DOWN die Programmgeschwindigkeit ein. Der Einstellbereich reicht von 0 bis 100 %, von langsam bis schnell. -
Seite 22: Einstellungen
Sunstrip LED 8. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Wählen Sie mit UP/DOWN eins der 6 Untermenüs aus: ● DMX FAIL (DMX-AUSFALL) ● DISPLAY (DISPLAY) ● TEMPERATURE (TEMPERATUR) ● FIXTURE HOURS (BETRIEBSSTUNDEN) ● FIRMWARE VERSION (FIRMWARE-VERSION) ●... -
Seite 23: Temperatur
Sunstrip LED 02) Drücken Sie zur Bestätigung ENTER. 03) Stellen Sie die Werte mit UP/DOWN ein. 04) Drücken Sie zur Bestätigung ENTER. 8.3. Temperatur In diesem Menü können Sie die Temperatur des Geräts ansehen. 8.4. Betriebsstunden In diesem Menü können Sie die Gesamtbetriebsdauer des Geräts ansehen. -
Seite 24: Dmx-Kanäle
Sunstrip LED DMX-Kanäle 1 Kanal Kanal 1 - Lichtintensität (Alle LEDs) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100 %) 2 Kanäle Kanal 1 - Lichtintensität Warmweiß (Alle LEDs) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100 %) Kanal 2 - Lichtintensität Kaltweiß... -
Seite 25: Kanäle
Sunstrip LED Kanal 9 – Lichtintensität (LED 9) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100 %) Kanal 10 – Lichtintensität (LED 10) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100 %) 20 Kanäle Kanal 1 – Lichtintensität Warmweiß (LED 1) -
Seite 26: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Sunstrip LED ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 27: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Sunstrip an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 25 für nähere Informationen zum Auswechseln der Sicherung. - Seite 28 Sunstrip LED Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 29: Technische Daten
Sunstrip LED Technische Daten Modell: Showtec Sunstrip LED Eingangsspannung: 110-240 V AC, 50/60 Hz Leistungsaufnahme: 120 W DMX-Verbindung: 30 Stück Sicherung: T2AL/250 V Abmessungen: 1085 x 146 x 166 mm (LxBxH, einschl. Halterung) Gewicht: 7 kg Bedienung und Programmierung: Ausgabepole (3-polig):... -
Seite 30: Abmessungen
Sunstrip LED Abmessungen Bestellnummer: 30752... -
Seite 31: Notizen
Sunstrip LED Notizen Bestellnummer: 30752... - Seite 32 Sunstrip LED Bestellnummer: 30752...
