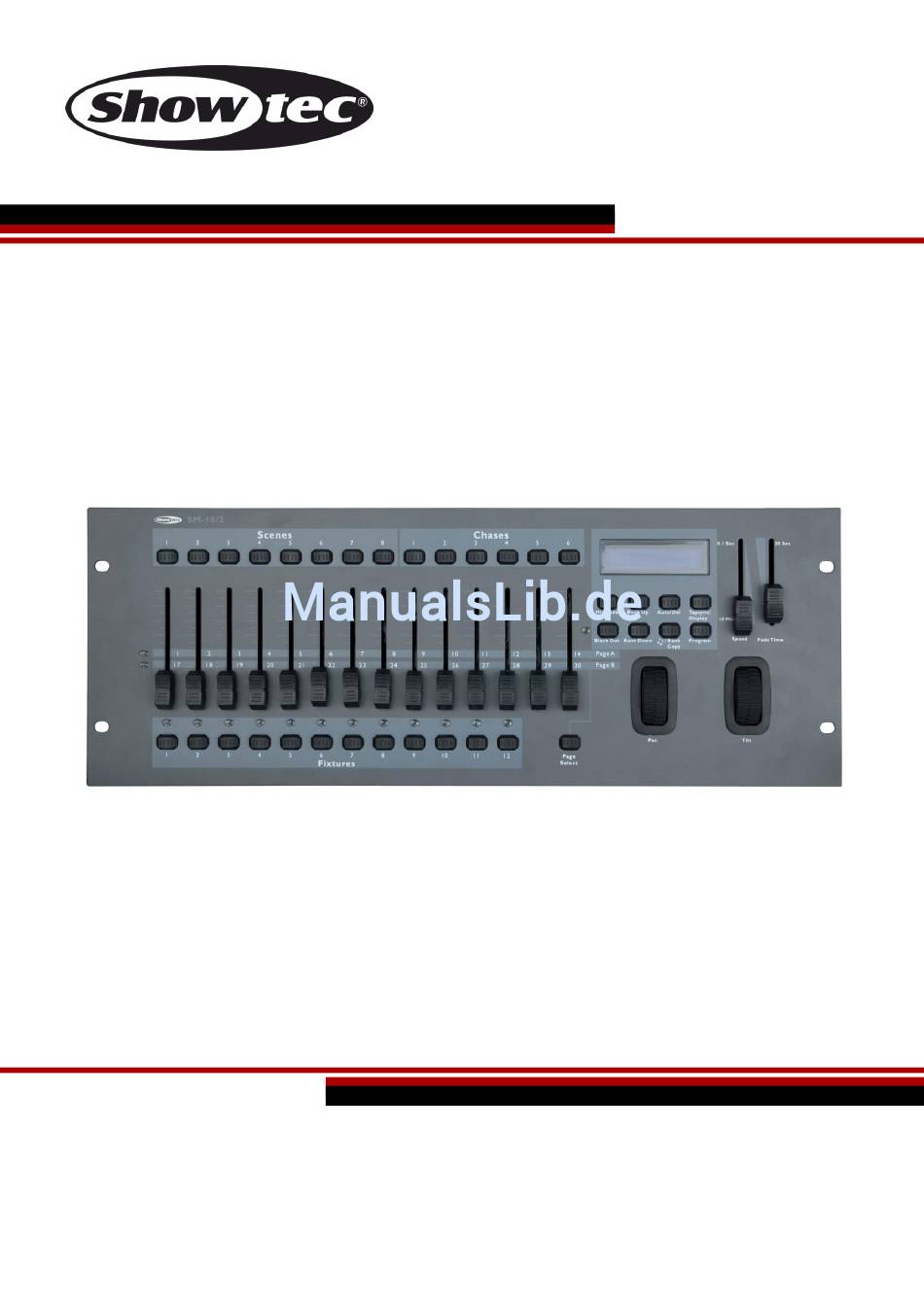

- Seite 1 HANDBUCH DEUTSCH SM-16/2 Bestellnummer: 50701 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
SM-16/2 Inhaltsverzeichnis Warnung ....................................3 Auspacken ..................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................9 Installation ................................... 9 Geläufige Begriffe ..............................10 Setup und Betrieb ................................11... - Seite 3 SM-16/2 Technische Daten ................................20 Bestellnummer: 50701...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec SM-16/2 DC-Netzteil 12V, 500mA (1,5 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. -
Seite 6: Netzanschlüsse
SM-16/2 nehmen und die Garantie erlischt. Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
SM-16/2 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

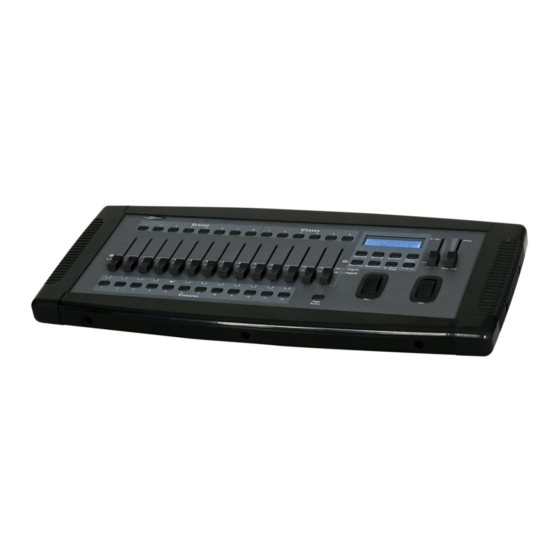

SM-16/2 Beschreibung des Geräts Funktionen Der SM-16/2 ist ein Lichtmischpult von Showtec, das über folgende Funktionen verfügt: Universell einsetzbares DMX-512-Mischpult Ansteuerung von bis zu 384 DMX-Kanälen; bis zu 12 intelligenten Scheinwerfern mit jeweils 32 Kanälen 30 Banken mit 8 Szenen, maximal 240 Szenen ... - Seite 9 SM-16/2 01) Anzeige-LED Seite A Zeigt an, dass CH1-14 aktiv sind. 02) Szenenauswahltasten Universaltasten, mit denen die Speicherorte von Szenen festgelegt und aufgerufen werden können. 03) Kanalschieberegler Drücken Sie eine Szenenauswahltaste, um die DMX-Werte einzustellen. CH1-14 können sofort eingestellt werden. Für die Einstellung von CH17-30 drücken Sie die Seitenauswahltaste.
-
Seite 10: Rückseite
28) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem SM-16/2. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Geläufige Begriffe
SM-16/2 Geläufige Begriffe Nachfolgend finden Sie einige Begriffe aus der intelligenten Beleuchtungsprogrammierung. Blackout ist der Zustand, in dem die Lichtausgabe aller Scheinwerfer auf 0 bzw. ausgestellt ist, üblicherweise nur zeitlich begrenzt. DMX-512 ist ein gebräuchliches digitales Steuerprotokoll, das für die Beleuchtung in der Unterhaltungsindustrie verwendet wird Lesen Sie für weitere Informationen die Abschnitte „DMX Primer"... -
Seite 12: Setup Und Betrieb
Das bedeutet, dass alle Programme und Einstellungen gelöscht werden. Adresszuweisung von Scheinwerfern Der SM-16/2 kann 32 DMX-Kanäle pro Scheinwerfer ansteuern. Daher müssen alle Scheinwerfer, die Sie mit den zugehörigen FIXTURE-Tasten ansteuern möchten, jeweils mit einem Abstand von 32 Kanälen programmiert werden. In den Handbüchern der Scheinwerfer sollte stehen, wie Sie diese Einstellungen vornehmen können. -
Seite 13: Umgekehrte Kanalausgabe (Optionales Setup)
SM-16/2 Der Joystick kontrolliert die Kanäle P1/P2 (X-Achse) und T1/T2 (Y-Achse). Befolgen Sie die Anweisungen unter „Zuweisung physischer Schieberegler“ und „Umgekehrte Kanalausgabe“, um den Joystick neu zu konfigurieren. Umgekehrte Kanalausgabe (optionales Setup) 01) Drücken Sie PROGRAM & TAPSYNC zweimal gleichzeitig, um die Kanalzuweisung zu aktivieren und drücken Sie dann eine FIXTURE-Taste. -
Seite 14: Programmierung
Ein Programm (Bank) besteht aus unterschiedlichen aufeinanderfolgenden Szenen (oder Schritten), die nacheinander aufgerufen werden. Mit dem SM-16/2 können Sie bis zu 30 Programme erstellen, die jeweils aus 8 Szenen bestehen. Aktivieren des Programmiermodus Halten Sie die PROGRAM-Taste 3 Sekunden lang gedrückt, bis PROGRAM angezeigt wird. Das Gerät befindet sich nun im Programmiermodus. -
Seite 15: Kopieren Einer Szene
SM-16/2 Kopieren einer Szene 01) Halten Sie die PROGRAM-Taste 3 Sekunden lang gedrückt. 02) Suchen Sie die Szene in der programmierten BANK. Wählen Sie die gewünschte Bank mit BANK UP/DOWN aus. 03) Wählen Sie die zu kopierende Szene in der programmierten BANK mit der entsprechenden Szenenauswahltaste aus. -
Seite 16: Programmieren Einer Chase
SM-16/2 Programmieren einer Chase Sie können eine Chase mit zuvor programmierten Szenen erstellen. In einer Chase werden Szenen zu Schritten, die in einer beliebigen Reihenfolge angeordnet werden können. Bevor Sie Ihre Chases zum ersten Mal programmieren, sollten Sie alle gespeicherten Chases löschen. Mehr Informationen finden Sie unter „Löschen aller Chases“... -
Seite 17: Löschen Aller Chases
SM-16/2 Löschen aller Chases ACHTUNG! Dieser Vorgang zieht den unwiderruflichen Verlust des Chase-Schrittspeichers nach sich. Die einzelnen Szenen und Banken bleiben erhalten. 01) Halten Sie BANK DOWN und AUTO DEL gedrückt und schalten Sie den Controller aus. Wiedergabe (Szenen) Manuelle Szenenwiedergabe Wenn Sie den Controller einschalten, befindet er sich automatisch im manuellen Szenenmodus. -
Seite 18: Wiedergabe (Chases)
SM-16/2 Wiedergabe (Chases) Manuelle Chasewiedergabe Mit dieser Funktion können Sie jeden Schritt einer Chase manuell wiedergeben. 01) Halten Sie die PROGRAM-Taste 3 Sekunden lang gedrückt, um den Programmiermodus aufzurufen. 02) Starten Sie die Wiedergabe einer Chase, indem Sie auf die entsprechende CHASE-Taste (1-6) drücken. -
Seite 19: Midi-Betrieb
SM-16/2 MIDI-Betrieb Der Controller reagiert auf dem MIDI-Kanal nur auf MIDI-Befehle, wenn er vollständig angehalten ist. Die MIDI-Steuerung erfolgt über Note-On-Befehle. Alle anderen MIDI-Anweisungen werden ignoriert. Wenn Sie eine Chase anhalten möchten, senden Sie die Note „Blackout On“. 01) Halten Sie MIDI/ADD gedrückt, bis das dritte und vierte Zeichen auf dem Display blinkt. -
Seite 20: Wartung
08) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. 09) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab. 10) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Bestellnummer: 50701... -
Seite 21: Technische Daten
SM-16/2 Technische Daten Modell: SM-16/2 Eingangsspannung: DC 12V, 500mA (Netzteil enthalten) Abmessungen: 535 x 235 x 95 mm (LxBxH) 19-Zoll-Rackmontage, 4HE Gewicht: 4 kg Leistungsmerkmale: Ansteuerung von bis zu 384 DMX-Kanälen; bis zu 12 intelligenten Scheinwerfern mit jeweils 32 Kanälen... - Seite 22 ©2014 Showtec...
