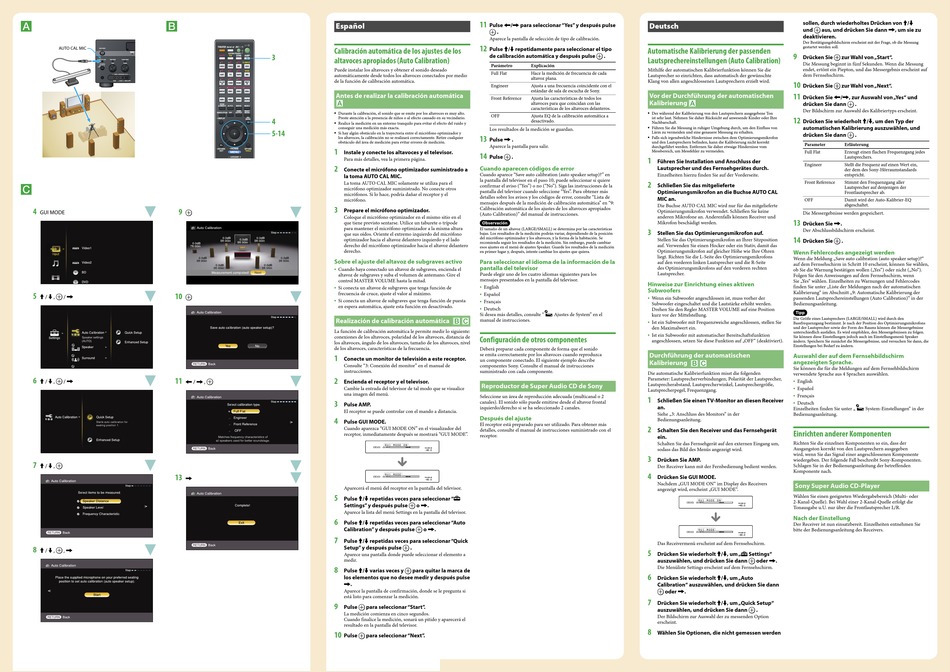

AUTO CAL MIC
4
9
GUI MODE
5
10
/
,
/
6
11
/
,
/
/
,
7
/
,
13
8
/
,
,
Español
Calibración automática de los ajustes de los
3
altavoces apropiados (Auto Calibration)
Puede instalar los altavoces y obtener el sonido deseado
automáticamente desde todos los altavoces conectados por medio
de la función de calibración automática.
Antes de realizar la calibración automática
Durante la calibración, el sonido que se emite por los altavoces es muy alto.
Preste atención a la presencia de niños o al efecto causado en su vecindario.
4
Realice la medición en un entorno tranquilo para evitar el efecto del ruido y
conseguir una medición más exacta.
5-14
Si hay algún obstáculo en la trayectoria entre el micrófono optimizador y
los altavoces, la calibración no se realizará correctamente. Retire cualquier
obstáculo del área de medición para evitar errores de medición.
1
Instale y conecte los altavoces y el televisor.
Para más detalles, vea la primera página.
2
Conecte el micrófono optimizador suministrado a
la toma AUTO CAL MIC.
La toma AUTO CAL MIC solamente se utiliza para el
micrófono optimizador suministrado. No conecte otros
micrófonos. Si lo hace, podría dañar el receptor y el
micrófono.
3
Prepare el micrófono optimizador.
Coloque el micrófono optimizador en el mismo sitio en el
que tiene previsto sentarse. Utilice un taburete o trípode
para mantener el micrófono optimizador a la misma altura
que sus oídos. Oriente el extremo izquierdo del micrófono
optimizador hacia el altavoz delantero izquierdo y el lado
derecho del micrófono optimizador hacia el altavoz delantero
derecho.
Sobre el ajuste del altavoz de subgraves activo
Cuando haya conectado un altavoz de subgraves, encienda el
altavoz de subgraves y suba el volumen de antemano. Gire el
control MASTER VOLUME hasta la mitad.
Si conecta un altavoz de subgraves que tenga función de
frecuencia de cruce, ajuste el valor al máximo.
Si conecta un altavoz de subgraves que tenga función de puesta
en espera automática, ajuste esta función en desactivado.
Realización de calibración automática
La función de calibración automática le permite medir lo siguiente:
conexiones de los altavoces, polaridad de los altavoces, distancia de
los altavoces, ángulo de los altavoces, tamaño de los altavoces, nivel
de los altavoces, características de la frecuencia.
1
Conecte un monitor de televisión a este receptor.
Consulte "3: Conexión del monitor" en el manual de
instrucciones.
2
Encienda el receptor y el televisor.
Cambie la entrada del televisor de tal modo que se visualice
una imagen del menú.
3
Pulse AMP.
El receptor se puede controlar con el mando a distancia.
4
Pulse GUI MODE.
Cuando aparezca "GUI MODE ON" en el visualizador del
receptor, inmediatamente después se mostrará "GUI MODE".
Aparecerá el menú del receptor en la pantalla del televisor.
5
Pulse
/
repetidas veces para seleccionar "
Settings" y después pulse
Aparece la lista del menú Settings en la pantalla del televisor.
6
Pulse
/
repetidas veces para seleccionar "Auto
Calibration" y después pulse
7
Pulse
/
repetidas veces para seleccionar "Quick
Setup" y después pulse
Aparece una pantalla donde puede seleccionar el elemento a
medir.
8
Pulse
/
varias veces y
los elementos que no desee medir y después pulse
.
Aparece la pantalla de confirmación, donde se le pregunta si
está listo para comenzar la medición.
9
Pulse
para seleccionar "Start".
La medición comienza en cinco segundos.
Cuando finalice la medición, sonará un pitido y aparecerá el
resultado en la pantalla del televisor.
10
Pulse
para seleccionar "Next".
11
Pulse
/
para seleccionar "Yes" y después pulse
.
Aparece la pantalla de selección de tipo de calibración.
12
Pulse
/
repetidamente para seleccionar el tipo
de calibración automática y después pulse
Parámetro
Explicación
Full Flat
Hace la medición de frecuencia de cada
altavoz plana.
Engineer
Ajusta a una frecuencia coincidente con el
estándar de sala de escucha de Sony.
Front Reference
Ajusta las características de todos los
altavoces para que coincidan con las
características de los altavoces delanteros.
OFF
Ajusta EQ de la calibración automática a
desactivado.
Los resultados de la medición se guardan.
13
Pulse
.
Aparece la pantalla para salir.
14
Pulse
.
Cuando aparecen códigos de error
Cuando aparece "Save auto calibration (auto speaker setup)?" en
la pantalla del televisor en el paso 10, puede seleccionar si quiere
confirmar el aviso ("Yes") o no ("No"). Siga las instrucciones de la
pantalla del televisor cuando seleccione "Yes". Para obtener más
detalles sobre los avisos y los códigos de error, consulte "Lista de
mensajes después de la medición de calibración automática" en "9:
Calibración automática de los ajustes de los altavoces apropiados
(Auto Calibration)" del manual de instrucciones.
Observación
El tamaño de un altavoz (LARGE/SMALL) se determina por las características
bajas. Los resultados de la medición podrán variar, dependiendo de la posición
del micrófono optimizador y los altavoces, y la forma de la habitación. Se
recomienda seguir los resultados de la medición. Sin embargo, puede cambiar
esos ajustes en el menú de ajustes Speaker. Guarde los resultados de la medición
en primer lugar y, después, intente cambiar los ajustes que quiera.
Para seleccionar el idioma de la información de la
pantalla del televisor
Puede elegir uno de los cuatro idiomas siguientes para los
mensajes presentados en la pantalla del televisor.
English
Español
Français
Deutsch
Si desea más detalles, consulte "
Ajustes de System" en el
manual de instrucciones.
Configuración de otros componentes
Deberá preparar cada componente de forma que el sonido
se emita correctamente por los altavoces cuando reproduzca
un componente conectado. El siguiente ejemplo describe
componentes Sony. Consulte el manual de instrucciones
suministrado con cada componente.
Reproductor de Super Audio CD de Sony
Seleccione un área de reproducción adecuada (multicanal o 2
canales). El sonido sólo puede emitirse desde el altavoz frontal
izquierdo/derecho si se ha seleccionado 2 canales.
Después del ajuste
El receptor está preparado para ser utilizado. Para obtener más
detalles, consulte el manual de instrucciones suministrado con el
receptor.
o
.
o
.
. .
para quitar la marca de
Deutsch
Automatische Kalibrierung der passenden
.
Lautsprechereinstellungen (Auto Calibration)
Mithilfe der automatischen Kalibrierfunktion können Sie die
Lautsprecher so einrichten, dass automatisch der gewünschte
Klang von allen angeschlossenen Lautsprechern erzielt wird.
Vor der Durchführung der automatischen
Kalibrierung
Der während der Kalibrierung von den Lautsprechern ausgegebene Ton
ist sehr laut. Nehmen Sie daher Rücksicht auf anwesende Kinder oder Ihre
Nachbarschaft.
Führen Sie die Messung in ruhiger Umgebung durch, um den Einfluss von
Lärm zu vermeiden und eine genauere Messung zu erhalten.
Falls sich irgendwelche Hindernisse zwischen dem Optimierungsmikrofon
und den Lautsprechern befinden, kann die Kalibrierung nicht korrekt
durchgeführt werden. Entfernen Sie daher etwaige Hindernisse vom
Messbereich, um Messfehler zu vermeiden.
1
Führen Sie Installation und Anschluss der
Lautsprecher und des Fernsehgerätes durch.
Einzelheiten hierzu finden Sie auf der Vorderseite.
2
Schließen Sie das mitgelieferte
Optimierungsmikrofon an die Buchse AUTO CAL
MIC an.
Die Buchse AUTO CAL MIC wird nur für das mitgelieferte
Optimierungsmikrofon verwendet. Schließen Sie keine
anderen Mikrofone an. Anderenfalls können Receiver und
Mikrofon beschädigt werden.
3
Stellen Sie das Optimierungsmikrofon auf.
Stellen Sie das Optimierungsmikrofon an Ihrer Sitzposition
auf. Verwenden Sie einen Hocker oder ein Stativ, damit das
Optimierungsmikrofon auf gleicher Höhe wie Ihre Ohren
liegt. Richten Sie die L-Seite des Optimierungsmikrofons
auf den vorderen linken Lautsprecher und die R-Seite
des Optimierungsmikrofons auf den vorderen rechten
Lautsprecher.
Hinweise zur Einrichtung eines aktiven
Subwoofers
Wenn ein Subwoofer angeschlossen ist, muss vorher der
Subwoofer eingeschaltet und die Lautstärke erhöht werden.
Drehen Sie den Regler MASTER VOLUME auf eine Position
kurz vor der Mittelstellung.
Ist ein Subwoofer mit Frequenzweiche angeschlossen, stellen Sie
den Maximalwert ein.
Ist ein Subwoofer mit automatischer Bereitschaftsfunktion
angeschlossen, setzen Sie diese Funktion auf „OFF" (deaktiviert).
Durchführung der automatischen
Kalibrierung
Die automatische Kalibrierfunktion misst die folgenden
Parameter: Lautsprecherverbindungen, Polarität der Lautsprecher,
Lautsprecherabstand, Lautsprecherwinkel, Lautsprechergröße,
Lautsprecherpegel, Frequenzgang.
1
Schließen Sie einen TV-Monitor an diesen Receiver
an.
Siehe „3: Anschluss des Monitors" in der
Bedienungsanleitung.
2
Schalten Sie den Receiver und das Fernsehgerät
ein.
Schalten Sie das Fernsehgerät auf den externen Eingang um,
sodass das Bild des Menüs angezeigt wird.
3
Drücken Sie AMP.
Der Receiver kann mit der Fernbedienung bedient werden.
4
Drücken Sie GUI MODE.
Nachdem „GUI MODE ON" im Display des Receivers
angezeigt wird, erscheint „GUI MODE".
Das Receivermenü erscheint auf dem Fernsehschirm.
5
Drücken Sie wiederholt
/
, um „
Settings"
auszuwählen, und drücken Sie dann
oder
.
Die Menüliste Settings erscheint auf dem Fernsehschirm.
6
Drücken Sie wiederholt
/
, um „Auto
Calibration" auszuwählen, und drücken Sie dann
oder
.
7
Drücken Sie wiederholt
/
, um „Quick Setup"
auszuwählen, und drücken Sie dann
.
Der Bildschirm zur Auswahl der zu messenden Option
erscheint.
8
Wählen Sie Optionen, die nicht gemessen werden
sollen, durch wiederholtes Drücken von
/
und
aus, und drücken Sie dann
, um sie zu
deaktivieren.
Der Bestätigungsbildschirm erscheint mit der Frage, ob die Messung
gestartet werden soll.
9
Drücken Sie
zur Wahl von „Start".
Die Messung beginnt in fünf Sekunden. Wenn die Messung
endet, ertönt ein Piepton, und das Messergebnis erscheint auf
dem Fernsehschirm.
10
Drücken Sie
zur Wahl von „Next".
11
Drücken Sie
/
, zur Auswahl von „Yes" und
drücken Sie dann
.
Der Bildschirm zur Auswahl des Kalibriertyps erscheint.
12
Drücken Sie wiederholt
/
, um den Typ der
automatischen Kalibrierung auszuwählen, und
drücken Sie dann
.
Parameter
Erläuterung
Full Flat
Erzeugt einen flachen Frequenzgang jedes
Lautsprechers.
Engineer
Stellt die Frequenz auf einen Wert ein,
der dem des Sony-Hörraumstandards
entspricht.
Front Reference
Stimmt den Frequenzgang aller
Lautsprecher auf denjenigen der
Frontlautsprecher ab.
OFF
Damit wird der Auto-Kalibrier-EQ
abgeschaltet.
Die Messergebnisse werden gespeichert.
13
Drücken Sie
.
Der Abschlussbildschirm erscheint.
14
Drücken Sie
.
Wenn Fehlercodes angezeigt werden
Wenn die Meldung „Save auto calibration (auto speaker setup)?"
auf dem Fernsehschirm in Schritt 10 erscheint, können Sie wählen,
ob Sie die Warnung bestätigen wollen („Yes") oder nicht („No").
Folgen Sie den Anweisungen auf dem Fernsehschirm, wenn
Sie „Yes" wählen. Einzelheiten zu Warnungen und Fehlercodes
finden Sie unter „Liste der Meldungen nach der automatischen
Kalibrierung" im Abschnitt „9: Automatische Kalibrierung der
passenden Lautsprechereinstellungen (Auto Calibration)" in der
Bedienungsanleitung.
Tipp
Die Größe eines Lautsprechers (LARGE/SMALL) wird durch den
Bassfrequenzgang bestimmt. Je nach der Position des Optimierungsmikrofons
und der Lautsprecher sowie der Form des Raums können die Messergebnisse
unterschiedlich ausfallen. Es wird empfohlen, den Messergebnissen zu folgen.
Sie können diese Einstellungen jedoch auch im Einstellungsmenü Speaker
ändern. Speichern Sie zunächst die Messergebnisse, und versuchen Sie dann, die
Einstellungen bei Bedarf zu ändern.
Auswahl der auf dem Fernsehbildschirm
angezeigten Sprache.
Sie können die für die Meldungen auf dem Fernsehbildschirm
verwendete Sprache aus 4 Sprachen auswählen.
English
Español
Français
Deutsch
Einzelheiten finden Sie unter „
System-Einstellungen" in der
Bedienungsanleitung.
Einrichten anderer Komponenten
Richten Sie die einzelnen Komponenten so ein, dass der
Ausgangston korrekt von den Lautsprechern ausgegeben
wird, wenn Sie das Signal einer angeschlossenen Komponente
wiedergeben. Der folgende Fall beschreibt Sony-Komponenten.
Schlagen Sie in der Bedienungsanleitung der betreffenden
Komponente nach.
Sony Super Audio CD-Player
Wählen Sie einen geeigneten Wiedergabebereich (Multi- oder
2-Kanal-Quelle). Bei Wahl einer 2-Kanal-Quelle erfolgt die
Tonausgabe u.U. nur über die Frontlautsprecher L/R.
Nach der Einstellung
Der Receiver ist nun einsatzbereit. Einzelheiten entnehmen Sie
bitte der Bedienungsanleitung des Receivers.
Werbung
