Gebrauch des Signalgebers/Senders:

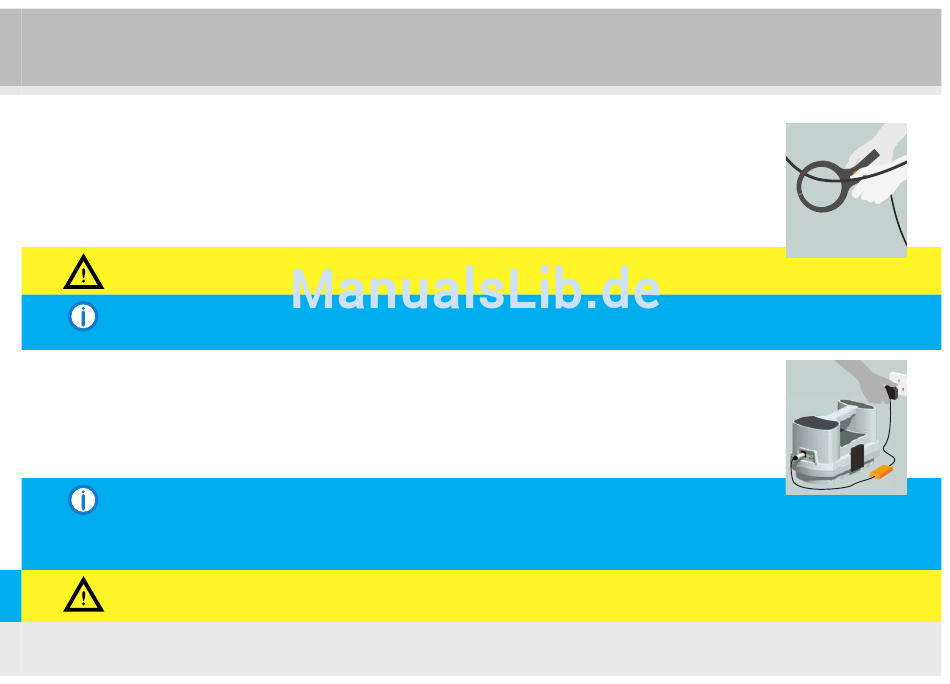

Signalklemme
1. Stecken Sie die Signalklemme in den Anschlussstecker des Signalgebers/Senders.
2. Schalten Sie den Signalgeber/Sender ein (und wählen Sie auf dem Sender entweder CF oder 8 kHz aus).
3. Vergewissern Sie sich, dass die Backen der Signalklemme sauber sind. Befestigen Sie die Signalklemme
um das Kabel HERUM und stellen Sie sicher, dass die Backen vollständig schließen können. Das hörbare Signal
des Signalgebers/Senders sollte die Tonhöhe verringern, um zu kennzeichnen, dass die Backen der Klemme
ordnungsgemäß geschlossen sind, und die Anzeige auf dem Display (falls vorhanden) sollte zunehmen.
WARNHINWEIS Versuchen Sie NIEMALS, die Signalklemme um elektrische Kabel herum zu befestigen,
die bewusst außer Reichweite befestigt wurden. Diese Kabel können nicht ummantelt oder ungeschützt sein.
HINWEIS Die Signalklemme kann kein Signal an ein Kabel abgeben, das nicht an beiden Enden geerdet ist, wie z. B. Kabel,
die nicht mehr im Gebrauch sind und dort abgeschnitten wurden, wo sie aus dem Boden herausragen, oder Kabel, die
ungeerdete Geräte versorgen.
Signalgeber
1. Stecken Sie den Signalgeber in den Anschlussstecker des Signalgebers/Senders und in eine elektrische Steckdose.
2. Schalten Sie den Signalgeber/Sender ein (und wählen Sie auf dem Sender entweder CF oder 8 kHz aus).
3. Schalten Sie den Anschlussstecker ein. Die Tonhöhe des hörbaren Signals des Signalgebers/Senders verringert sich,
um die erfolgreiche Verbindung zu kennzeichnen, und die Anzeige auf dem Display (falls vorhanden) sollte voll
ausschlagen.
HINWEIS Bei doppeldrahtigen PME-Systemen (Protective Multiple Earth) kann es erforderlich sein, eine
externe Erdung mithilfe des gelben Zusatzerdungskabels zu 10 Metern und des Erdpflocks vorzunehmen.
HINWEIS Sprechen Sie immer mit den Eigentümern ab, dass Sie den Strom unterbrechen dürfen, bevor Sie den Signalgeber
anschließen.
HINWEIS Die Verwendung des Signalgebers kann eine Abschaltung des Systemschutzes verursachen.
WARNHINWEIS Verwenden Sie den Signalgeber NICHT bei Wechselspannungssystemen mit mehr als 240 Volt.
Häusliche Systeme liegen in der Regel unter dieser Spannung.
