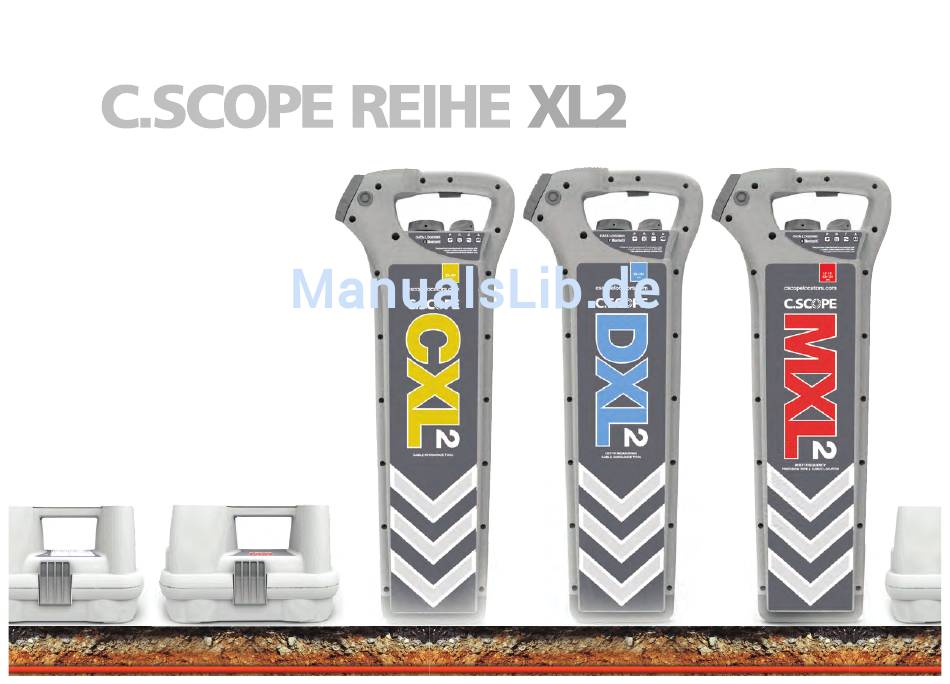

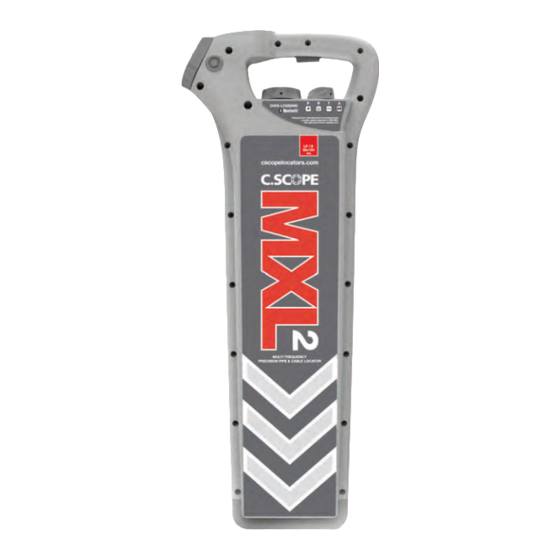

- Seite 1 Bedienungsanleitung SUCHGERÄT CXL2 SUCHGERÄT DXL2 SUCHGERÄT MXL2 SIGNALGEBER SGA2 SIGNALGEBER SGV2 SENDER MXT2...
-
Seite 2: Warnhinweise
Anschlüsse des Kunststoffleitungsfühlers. Die Kabel des Signalgebers/Senders von C.Scope DÜRFEN NICHT direkt mit einer aktiven Leitung verbunden werden. Achten Sie auf Mehrfachleitungen. Die Suchgeräte von C.Scope zeigen nicht immer Leitungen an, die dicht beieinander oder übereinander liegen. Verwenden Sie die Ausrüstung nicht in Bereichen, in denen gefährliche Gase vorhanden sein könnten. -
Seite 3: Inhaltsverzeichnis
Ausgangsleistung Leitung 44 - 45 merkmale Frequenz Sonde/Kunststoffleitungsfühler Batterien CXL2, DXL2 und MXL2 4 - 5 SGA2, SGV2 und MXT2 6 - 7 - 8 - 9 Alkali und wiederaufladbar signalstrommessung 47 - 50 Direkte Verbindung 25 - 26 Betriebsarten des suchgeräts... - Seite 4 Die Suchgeräte CXL2, DXL2 und MXL2 von C.Scope sind Leitungs- und Kabelsuchgeräte, die präzise Informationen über Position und Tiefe (nur DXL2 und MXL2) von erdverlegten Leitungen bieten. Durch die Kombination von Lokalisierungsmodi wird gewährleistet, dass erdverlegte Leitungen schnell und zuverlässig gefunden werden.
-
Seite 5: Merkmale Cxl2, Dxl2 Und Mxl2
Strommodus-Anzeige Funkmodus-Anzeige Signalgeber/Sender Modusanzeige All Scan Modusanzeige Sondentiefenmodus-Anzeige Balkenanzeige der (nur DXL2 und MXL2) Signalstärke Selbsttestanzeige Batteriezustands-Anzeige Tiefen- (nur DXL und MXL) oder Signalstrommessung (nur MXL2) Signalstromtaste (nur MXL2) Frequenztaste (nur MXL2) Taste für die Tiefenmessung... - Seite 6 Die Signalgeber SGA2 und SGV2 von C.Scope sind die ideale Der Sender MXT2 von C.Scope ist eine ideale Ergänzung Ergänzung zu den Suchgeräten CXL2 und DXL2. zum Suchgerät MXL2. Der SGA2 kann mit niedriger und hoher Ausgangsleistung...
- Seite 7 merkmale des signalgebers sga2 Ausgangsleistung Erhöhung der Ausgangsleistung Pulsierend/dauerhaft Ausgangsleistung Ausgangssteuerung Verringerung der Ausgangsleistung Laut-/Leise-Taste Ein-/Aus-Taste...
-
Seite 8: Sga2, Sgv2 Und Mxt2 6 - 7
merkmale des signalgebers sgV2 Anzeige Ausgangsfrequenz Anzeige für den Verbindungsmodus Signalstärke- Anzeige Anzeige für den Induktionsmodus Batteriezustands- Anzeige Ausgangsleistungsniveau- Anzeige Laut-/Stummschalten- Anzeige Laut-/Leise-Taste Ein-/Aus-Steuerung Ausgangsleistung Verringerung der Ausgangsleistung Pulsierend/dauerhaft Ausgangssteuerung Ausgangsleistung Erhöhung der Ausgangsleistung... - Seite 9 merkmale des senders mXt2 Anzeige Ausgangsfrequenz Anzeige für den Verbindungsmodus Signalstärke- Anzeige Anzeige für den Induktionsmodus Batteriezustands- Anzeige Ausgangsleistungsniveau- Anzeige Laut-/Stummschalten- Anzeige Laut-/Leise-Taste Ein-/Aus-Steuerung Ausgangsleistung Niveau-Taste Pulsierend/dauerhaft Ausgangssteuerung Frequenz-Taste...
-
Seite 10: Betriebsarten Des Suchgeräts
Betriebsarten des suchgeräts: strommodus Im Strommodus erkennt das Suchgerät Stromsignale. einschränkungen des strommodus Diese Stromsignale treten an allen stromführenden Kabeln auf, Nicht alle Stromkabel können im Strommodus gefunden werden. auch wenn nicht alle nachweisbar sind. Stromsignale können Im Folgenden sind die wichtigsten Beispiele von auch entlang anderer Leitungen wie Metall-, Stromkabeln aufgelistet, die evtl. -
Seite 11: Funk
Betriebsarten des suchgeräts: Funkmodus Im Funkmodus erkennt das Suchgerät Signale verschiedener einschränkungen des Funkmodus Funksender. Diese Signale fließen durch den Boden und • Im Funkmodus können nicht alle Leitungen erkannt werden. versuchen, dem Weg des geringsten Widerstands zu folgen, • Ein starkes Funksignal einer Leitung kann ein schwächeres wie z. -
Seite 12: All Scan
Betriebsarten des suchgeräts: All Scan-modus Im All Scan-Modus erkennt das Suchgerät ALLE Frequenzen in einem Breitband. Manchmal ist an einer erdverlegten Metallleitung ein Signal vorhanden, das außerhalb des Frequenzbereichs der anderen Suchmodi liegt (Strom, Funk, und Signalgeber/Sender). Der Modus All Scan ist ein nützlicher zusätzlicher Suchmodus, da dieser diese „zusätzlichen“... - Seite 13 Betriebsarten des suchgeräts: All Scan-modus einschränkungen des modus All Scan Für den AllScan-Modus gelten die gleichen Einschränkungen wie jene,die für den Strom- und Funkmodus aufgeführt wurden: • Kabel zur Straßenbeleuchtung, wenn kein Licht brennt, Versorgung zu Gebäuden oder Anlagen mit sehr wenig oder keinem Stromverbrauch, Abgetopfte oder gedeckelte Stromkabel, ausgeglichene Hochspannungskabel und Gleichstromkabel werden im All Scan-Modus möglicherweise nicht erfasst.
-
Seite 14: Signalgeber/Sender
Betriebsarten des suchgeräts: signalgeber-/sendermodus Im Signalgeber-/Sendermodus erkennt das Suchgerät Leitungen, die ein Direkter Anschluss Signal ausstrahlen, das vom Signalgeber/Sender angewandt wird oder es erkennt von einer Sonde ausgestrahlte Signale. Mithilfe des Signalgebers/Senders kann eine erdverlegte Metallleitung mit einem bekannten Signal besendet werden, wobei diese daraufhin mit dem Suchgerät erkannt werden kann. -
Seite 15: Gebrauch Des Suchgeräts Batterien Alkali Und Wiederaufladbar
Batterien alkali und wiederaufladbar Die Suchgeräte von C.Scope können entweder mit acht Standardalkalibatterien oder mit acht standardmäßigen wiederaufladbaren Nickel- Metallhydridbatterien (NiMH) der Größe AA (LR6) versorgt werden. Überprüfung der Batterien des Suchgeräts Schalten Sie das Suchgerät ein, indem Sie den Ein-/Aus-Schalter auf der Unterseite des Griffs betätigen. Das Suchgerät sollte für eine Sekunde einen deutlich hörbaren Batterieüberprüfungston abgeben und die Anzeige sollte sich einschalten. -
Seite 16: Automatischer Täglicher Selbsttest
Die Suchgeräte CXL2, DXL2 UND MXL2 sind mit einer Funktion für den automatischen täglichen Selbsttest ausgestattet. Diese Funktion testet zur korrekten Leistung die Schaltkreise und Empfangsantennen des Suchgeräts. Der Selbsttest wird jeden Tag automatisch beim erstmaligen Einschalten des Suchgeräts durchgeführt und nimmt etwa vier Sekunden in Anspruch. - Seite 17 Bildschirm, bis ein Test erfolgreich durchgeführt wurde. Wenn das Suchgerät seinen Selbsttest fortgesetzt nicht besteht, gibt dies an, dass ein Fehler vorliegt, und das Suchgerät sollte außer Betrieb gesetzt werden. Kontaktieren Sie zur Beratung C.Scope oder ein von C.Scope zugelassenes Kundendienstcenter.
-
Seite 18: Halten Des Suchgeräts
gebrauch des suchgeräts: Halten des suchgeräts Es sollte Ihr Mittelfinger oder kleiner Finger verwendet werden, Bei der Benutzung sollte das Suchgerät stets aufrecht gehalten um den Ein-/Aus-Auslöser zu betätigen bzw. gedrückt zu halten. werden. Schwingen Sie das Suchgerät NIEMALS in einer Weise, in der es aus der Vertikalen kommt. -
Seite 19: Suche
gebrauch des suchgeräts: suchen Der Lokalisierungsprozess besteht aus drei Schritten: Suchen, Lokalisieren und Nachverfolgen. 1. Stellen Sie den Betriebsartenschalter auf den benötigten Modus. 2. Halten Sie den Ein-/Aus-Schalter gedrückt. Vom Suchgerät sollte der hörbare Ton zur Überprüfung der Batterien ertönen und die digitale Anzeige sollte sich einschalten. -
Seite 20: Lokalisierung
gebrauch des suchgeräts: lokalisieren Wenn ein Signal gefunden wurde, muss die Quelle im nächsten Schritt lokalisiert werden. Je näher das Suchgerät an der Signalquelle ist, umso stärker reagiert es. Zum Lokalisieren eines Signals 1. Halten Sie das Suchgerät senkrecht und gehen Sie durch den Bereich, in dem das Gerät reagiert. -
Seite 21: Aufspüren
gebrauch des suchgeräts: Verfolgen Nach der Lokalisierung einer Leitung sollte es jetzt möglich sein, ihren Verlauf nachzuverfolgen. 1. Verfolgen Sie langsam die Richtung des Signals, indem Sie das Suchgerät im rechten Winkel zur Signallinie halten. Es ist erforderlich, das Suchgerät ständig von Seite zu Seite zu bewegen, um sich zu vergewissern, dass man sich immer noch über dem Punkt mit dem höchsten Ausschlag befindet. -
Seite 22: Gebrauch Des Signalgebers/Senders Ausgangsleistung
Gebrauch des Signalgebers/Senders: Ausgangsleistungsniveau und pulsierender/dauerhafter Ausgang Ausgangsleistungsniveau Der Signalgeber SGV2 und der Sender MXT2 verfügen über vier auswählbare Ausgangsleistungsniveaus. Der Signalgeber SGA2 verfügt über zwei auswählbare Ausgangsleistungsniveaus. Für die Nachverfolgung auf große Entfernung oder die Erkennung tief liegender Leitungen ist es immer am besten, die größte Leistung des Signalgebers/Senders zu verwenden. -
Seite 23: Frequenz
Gebrauch des Senders: Welches Frequenzsignal verwenden (nur Sender MXT2) Im Allgemeinen ist kombinierte Frequenz die beste Frequenz, da sie bei allen Anwendungen gute Leistungen bietet. Die niedrigeren Frequenzsignale (8kHz und 640/512Hz) sollten weiter an einer Metallleitung entlang führen als die höheren Frequenzsignale, auch wenn sie an erster Stelle möglicherweise schwieriger erfolgreich anzuwenden sind. -
Seite 24: Batterien
Gebrauch des Signalgebers/Senders: Batterien Alkali und wiederaufladbar Die Signalgeber/Sender von C.Scope können entweder durch vier Wechsel der Batterien Standardalkalibatterien oder durch vier standardmäßige • Entfernen Sie das Zubehörfach. wiederaufladbare Nickel-Metallhydridbatterien (NiMH) der Größe D • Lösen Sie die beiden runden Halteschrauben, die sich auf der auf (LR20) versorgt werden. -
Seite 25: Direkter Anschluss
Gebrauch des Signalgebers/Senders: Direkter Anschluss WARNHINWEIS Schließen Sie den Signalgeber/Sender niemals direkt an elektrische Leitungen an. WARNHINWEIS Es kann möglich sein, dass Sie eine Erlaubnis des Eigentümers der Leitungen benötigen, um das Gerät an erdverlegte Leitungen anschließen zu dürfen. Das Direktverbindungskabel und der Erdpflock, die mit dem Signalgeber/Sender geliefert werden, werden verwendet, um eine beliebige Metallleitung an einem geeigneten Ausgangspunkt, z. - Seite 26 Gebrauch des Signalgebers/Senders: Direkter Anschluss 5. Verbinden Sie das schwarze Erdungskabel mit dem Erdpflock (oder dem alternativen Erdungspunkt). Wenn Ihr Erdungspunkt zu weit vom Zugangspunkt der Leitung entfernt ist, sodass das schwarze Erdungskabel nicht ausreicht, verwenden Sie stattdessen das gelbe 10-Meter-Zusatzerdungskabel. 6.
- Seite 27 Gebrauch des Signalgebers/Senders: Direkter Anschluss Direkter Anschluss an einen Straßenbeleuchtungsmast oder andere Straßenausstattung Die beste Methode zur Bestimmung der Position und Strecke von Straßenbeleuchtungs- und Parkplatzbeleuchtungskabeln oder anderen Elementen der Straßenausstattung mit einer Einspeiseleistung besteht in der Verwendung eines Signalgebers/Senders und der Leitungsverbindungsmethode. Befolgen Sie dieselben Regeln wie für die Verbindung des Signalgebers/ Senders mit einer Metallleitung, aber schließen Sie das rote Direktverbindungskabel an der AUSSENSEITE...
- Seite 28 Gebrauch des Signalgebers/Senders: Signal-Hopping Signal-Hopping mit Direktverbindungskabeln Wenn es schwierig oder unpraktisch ist, die Direktverbindungsmethode der Signalanwendung zu verwenden, kann eine alternative Technik mit der Bezeichnung Signal-Hopping eingesetzt werden, um das Straßen- oder Parkplatzbeleuchtungs-kabel erfolgreich mit dem Signal des Signalgebers/ Senders zu versorgen. Wickeln Sie das rote Direktverbindungskabel um den Straßenbeleuchtungsmast (wenn möglich, zwei- oder dreimal).
-
Seite 29: Signalklemme/Injektor
Gebrauch des Signalgebers/Senders: Signalklemme/Injektor Signalklemme 1. Stecken Sie die Signalklemme in den Anschlussstecker des Signalgebers/Senders. 2. Schalten Sie den Signalgeber/Sender ein (und wählen Sie auf dem Sender entweder CF oder 8 kHz aus). 3. Vergewissern Sie sich, dass die Backen der Signalklemme sauber sind. Befestigen Sie die Signalklemme um das Kabel HERUM und stellen Sie sicher, dass die Backen vollständig schließen können. -
Seite 30: Suche
Signalgeber/Sender: das Signal einer direkten Verbindung suchen Das Suchmuster, das verwendet wird, um das Signalgeber-/ Sendersignal zu finden, wenn die direkte Verbindungsmethode gewählt wurde (Direktes Verbindungskabel, Signalklemme oder Signalgeber), unterscheidet sich vom normalen Suchmuster im Strom-, Funkmodus oder AllScan -Modus. 1. -
Seite 31: Aufspüren
Signalgeber/Sender: das Signal einer direkten Verbindung verfolgen Die Nachverfolgungstechnik, die eingesetzt wird, um das Signal des Signalgebers/Senders nachzuverfolgen, wenn die direkte Verbindungsmethode gewählt wurde (Direktverbindungskabel, Signalklemme oder Signalgeber) ist fast dieselbe wie die normale Nachverfolgungstechnik, die im Strom-, Funkmodus oder All Scan-Modus verwendet wird, aber mit den folgenden Unterschieden: •... -
Seite 32: Induktion
Signalgeber/Sender: Induktion Dies ist eine Standardmethode, um Signale an erdverlegte Metallleitungen zu senden. Sie erzeugt ein starkes Signal direkt unter dem Signalgeber/Sender, aber die Signalstärke fällt an beiden Seiten des Signalgebers/ Senders schnell ab. 1. Stellen Sie sicher, dass kein Zubehör in die Anschlussbuchse eingesteckt ist. -
Seite 33: Suche
Signalgeber/Sender: ein induziertes Signal suchen Das Suchmuster, das verwendet wird, um das Signalgeber-/ Sendersignal zu finden, wenn der Induktionsmodus gewählt wurde, unterscheidet sich ein wenig vom Suchmuster in anderen Betriebsarten. 1. Entfernen Sie sich mit Ihrem Suchgerät MINDESTENS 10 m von der Position des Signalgebers/Senders. - Seite 34 Signalgeber/Sender: ein induziertes Signal suchen 5. Laufen Sie in einer geraden Linie über die Endlinie des Signalgebers/Senders. Wenn ein Signal erkannt wird, „lokalisieren“ Sie dieses Signal wie im Abschnitt „Gebrauch des Suchgeräts“ beschrieben. Wenn kein Signal gefunden wird, stellen Sie den Signalgeber/Sender 5 Meter entfernt auf und versuchen Sie es erneut.
-
Seite 35: Induktion An Mehrfachleitungen
Signalgeber/Sender: Induktion an Mehrfachleitungen Es ist wichtig zu prüfen, ob benachbarte Leitungen in der Nähe oder parallel zu der von Ihnen bereits lokalisierten Leitung verlaufen. 1. Versichern Sie sich, dass kein Zubehör in die Anschlussbuchse eingesteckt ist. 2. Schalten Sie den Signalgeber/Sender ein und überprüfen Sie, ob die Batterien funktionsfähig sind. -
Seite 36: Verwendung Eines Induktionsfeldes
Signalgeber/Sender: Verwendung eines Induktionsfeldes Muss ein größeres Gelände nach erdverlegten Leitungen 5. Teilen Sie Ihrem Kollegen sofort mit, stehen zu bleiben und den abgesucht werden, kann eine „induktive Abtastung“ verwendet Signalgeber/Sender an diesem Punkt auf den Boden zu stellen. werden. Das ist eine ideale Methode, die Lage von erdverlegten Jetzt können Sie die Leitung lokalisieren und deren Verlauf Leitungen zu lokalisieren, wenn diese über eine große Baustelle nachverfolgen. -
Seite 37: Leitungsnachverfolgung Mit Einer Sonde
Durchmesser von 50 mm und bis zu fünf Meter tief Wenn Zugang zu diesen Leitungen möglich ist, sollte es mit einer verwendet werden. Sonde oder einem Kunststoffleitungsfühler von C.Scope möglich • C.Scope entwickelt ständig Sonden für spezifische sein, deren Lage und Verlauf zu bestimmen. -
Seite 38: Sondenbatterien
Leitungsnachverfolgung mit einer Sonde: Batterien (Alkali und wiederaufladbar) Sonde für den allgemeinen Einsatz 1. Trennen Sie die beiden Seiten des Sondengehäuses ab, Die Sonde für den allgemeinen Einsatz wird in zwei Frequenzen um die Sonde einzuschalten. Legen Sie eine neue Batterie in geliefert: 33 kHz (orangefarbenes Gehäuse) oder 8 kHz (grünes das Batteriefach ein, mit dem Pluspol nach unten. - Seite 39 Leitungsnachverfolgung mit einer Sonde: Batterien Leitungskanalsonde Die Leitungskanalsonde wird nur als 33-kHz-Modell (gelbes Gehäuse) geliefert und wird von einer einzigen Alkalibatterie mit der Größe AAA (LR03) betrieben. Wiederaufladbare Batterien werden für dieses Produkt nicht empfohlen. 1. Verwenden Sie zum Einschalten der Leitungskanalsonde einen breiten Schlitzschraubendreher, um den sich an der Hohlseite des Sondengehäuses befindenden Batteriedeckel zu lösen.
-
Seite 40: Verfolgen Einer Sonde
Leitungsnachverfolgung mit einer Sonde: Verfolgen einer Sonde Die Technik zur Bestimmung der Position einer Sonde ist stets dieselbe, unabhängig von der verwendeten Sonde. Vor dem Einführen der Sonde in die Leitung ist es am besten, das Suchgerät einzustellen, sodass die Empfindlichkeit bereits richtig geregelt ist und der Tiefe der Leitung entspricht. Dies kann einfacher getan werden, wenn die Sonde noch am Boden des Schachtes sichtbar ist und sich noch nicht in der Leitung befindet. - Seite 41 Leitungsnachverfolgung mit einer Sonde: Verfolgen einer Sonde 3. Die Seite des Suchgeräts in einer Weise haltend, in der sie in die 3 / 4. gleiche Richtung wie die Sonde zeigt, bewegen Sie das Suchgerät vor- und rückwärts über die Länge der Sonde. Stellen Sie die Empfindlichkeit so ein, dass der höchste Ausschlag auf der Balkenanzeige sichtbar wird, wenn sich das Suchgerät genau über der Position der Sonde befindet.
-
Seite 42: Kunststoffleitungsfühler
Nichtmetallische Leitungen verfolgen: Kunststoffleitungsfühler Leitung verfolgen Kunststoffleitungsfühler können in Leitungen bis zu 3 Meter Tiefe (abhängig vom Suchgerät) im Leitungsnachverfolgungsmodus verwendet werden und senden nicht durch Metallleitungen oder -leitungskanäle. Der Kunststoffleitungsfühler muss in die Leitung eingeführt werden, bevor der Signalgeber/Sender sein Signal über die Länge des Leitungsfühlers sendet. - Seite 43 Nichtmetallische Leitungen verfolgen: Kunststoffleitungsfühler Das Ende lokalisieren Der Endpunkt des Kunststoffleitungsfühlers kann mit einem Signal des Signalgebers/Senders unter Spannung gesetzt werden. Er verhält sich sehr wie eine Sonde und bietet einen sehr zuverlässigen Weg, die Position des Endes zu lokalisieren. Ein 33-kHz-Signal des Signalgebers/Senders wird versendet, indem das rote Direktverbindungskabel mit einem der Anschlüsse des Fühlers und das schwarze Erdungskabel mit dem anderen Anschluss verbunden wird.
-
Seite 44: Tiefenmessung (Nur Suchgeräte Dxl2 Und Mxl2)
Tiefenmessung (nur Suchgeräte DXL2 und MXL2) Die Suchgeräte DXL2 und MXL2 können zusammen mit dem Signalgeber/Sender oder der Sonde verwendet werden, um die Tiefe einer erdverlegten Leitung anzugeben. Die Tiefe kann nicht im Strom-, Funk oder All Scan-Modus gemessen werden. Mit dem Suchgerät MXL2 kann die Tiefenmessung mit einem CF-, 8-kHz- oder 640/512-Hz-Signal vorgenommen werden. - Seite 45 Tiefenmessung (nur Suchgeräte DXL2 und MXL2) 4. Betätigen Sie die Tiefentaste und halten Sie sie gedrückt. Die Tiefe wird auf dem Display angezeigt, gemessen in Metern. 5. Die Tiefe kann überprüft werden, indem das Suchgerät etwas angehoben wird und die Tiefentaste dabei weiterhin gedrückt gehalten wird. Die Tiefenanzeige sollte genau um die Entfernung ansteigen.
-
Seite 46: Tiefenmessung Unter Verwendung Einer Sonde/ Eines Kunststoffleitungsfühlers (Nur In Der Betriebsart Zur Lokalisierung Des Endes) (Nur Suchgeräte Dxl2 Und Mxl2)
Tiefenmessung unter Verwendung einer Sonde/ eines Kunststoffleitungsfühlers (nur in der Betriebsart zur Lokalisierung des Endes) (nur Suchgeräte DXL2 und MXL2) HINWEIS Die nachfolgenden Anweisungen gelten sowohl für den Kunststoffleitungsfühler in der Betriebsart zur Lokalisierung des Endes als auch für Sonden für den allgemeinen Einsatz. 1. -
Seite 47: Signalstrommessung (Nur Suchgerät Mxl2)
Signalstrommessung (nur Suchgerät MXL2) Nur Suchgerät MXL2: Die Signalstrommessung ist eine Einrichtung, mit der es möglich ist, die WAHRE Stärke des Signalgeber-/ Sendersignals an erdverlegten Leitungen oder Kabeln unabhängig von ihrer Tiefe zu messen. Dies ist ein nützliches Hilfsmittel zur korrekten Identifizierung spezifischer Leitungen und Kabel und kann ebenfalls dazu beitragen, die Anordnung und Bedingung eines Leitungs- oder Kabelnetzes zu bestimmen. - Seite 48 Signalstrommessung (nur Suchgerät MXL2) Die Signalstrommessung kann ebenfalls die Ermittlung der Anordnung von Leitungs- und Kabelnetzen unterstützen, da nach einer T-Kreuzung der Hauptteil des Signalstroms an der Hauptleitung verbleibt und die kürzere Verbindung entsprechend weniger aufweist. Der Signalstrommesswert sollte auch mit einer einheitlichen Rate abnehmen, wenn die Entfernung zum Signalgeber/ Sender größer wird.
- Seite 49 Signalstrommessung (nur Suchgerät MXL2) Um zuverlässige Signalstrommesswerte zu gewährleisten, ist es wichtig, die gleichen bewährten Praktiken einzusetzen wie jene, um genaue Tiefenmesswerte zu erhalten. 1. Senden Sie das Signal nur mit einer Verbindungsmethode (direkte Verbindung, Signalklemme oder Signalgeber) auf die Zielleitung.
-
Seite 50: Signalstrommessung
Signalstrommessung Einschränkungen der Signalstrommessung Es gibt einige Situationen, in denen es nicht möglich sein kann, einen genauen Signalstrommesswert zu erhalten: • An einer scharfen Kurve oder Biegung im Verlauf der Leitung. • An einer T-Kreuzung in der Leitung. • Am äußersten Ende der Leitung. •... -
Seite 51: Datenprotokollierung
Datenprotokollierung Datenprotokollierung Das PC-Toolkit steht den Benutzern auf der Website von Alle Suchgeräte CXL2, DXL2 und MXL2 zeichnen die Daten C.Scope zum kostenlosen Download zur Verfügung: zur Verwendungsweise des Produkts automatisch auf. www.support.cscopelocators.com Vor dem Überschreiben werden die Daten von 12 Monaten Android-APP zur Übertragung gespeicherter Daten... -
Seite 52: Funktionsprüfungen
Suchgerät von C.Scope: Funktionsprüfungen Die Suchgeräte CXL2, DXL2 AND MXL2 verfügen über eine integrierte Selbsttestfunktion, die zur korrekten Leistung die Schaltkreise und Empfangsantennen des Suchgeräts täglich testet (siehe Seite 16–17). Das Prüffunktionsprodukt von C.Scope ermöglicht weitere Funktionsprüfungen, die mit jedem beliebigen Suchgerät von C.Scope jederzeit durchgeführt werden können. - Seite 53 Suchgerät von C.Scope: Funktionsprüfungen Signalgeber-/Sendermodus Bestimmen Sie eine Testfläche im Freien, in der es keine Feldeinflüsse durch ober- und erdverlegte Kabel gibt. Die Fläche sollte auch nicht in der Nähe von Zäunen, Gebäuden mit Stahlrahmen oder Stahlbeton liegen. Stellen Sie den Signalgeber/ Sender in normaler Ausrichtung auf den Boden und schalten Sie ihn ein - ein Ton sollte hörbar sein.
- Seite 54 Schleife gehalten wird. HINWEIS Diese Überprüfungen garantieren KEINE volle Systemleistung. Besteht der Verdacht, dass die Leistung schlechter wird, sollte die Ausrüstung nicht mehr verwendet werden. Sie sollte an C.Scope oder an ein von C.Scope zugelassenes Kundendienstcenter zurückgegeben werden.
-
Seite 55: Prüfung Der Tiefenmessung (Nur Suchgeräte Dxl2 Und Mxl2)
Es sollte eine von Leitungen und Metallstrukturen freie Fläche gewählt werden (Vorsicht bei Parkplätzen aus Stahlbeton). Eine Suche mit dem Suchgerät von C.Scope in allen 4 Betriebsarten gibt Ihnen die Bestätigung, dass keine anderen Leitungen vorhanden sind. Ein isoliertes Kabel oder ein isolierter Draht von mehr als 20 m Länge (nicht mitgeliefert) wird auf den Boden gelegt und das weiter... - Seite 56 Wartung Allgemeine Symbole Gebrauch Warnung Die Suchgeräte und Signalgeber/ Sender von C.Scope sind Siehe Handbuch. stabile Geräte, die für den harten täglichen Einsatz konzipiert wurden. Um aber sicherzustellen, dass die spezifizierte Genauigkeit beibehalten wird, ist es notwendig, mit den Geräten Elektroschrott sollte nicht mit dem Hausmüll...
-
Seite 57: Technische Daten
- Signalstrom (wenn ausgewählt) nur MXL2 Temperatur und starke elektromagnetische Felder beeinflusst werden. Datenprotokollierung: Alle Suchgeräte von C.Scope entsprechen den wesentlichen Anforderungen und Interne Kapazität für die Datenprotokollierung einmal pro Sekunde für 12 Monate. anderen relevanten Bestimmungen der Richtlinie 89/336/EWG des Rates. Die Die Datenprotokollierung umfasst Zeit/Datum, Modus, Empfindlichkeitsniveau, Stärke... -
Seite 58: Signalgeber Sga2/ Sgv2 Und Sender Mxt2
Die angegebenen Leistungsdaten können durch Standortbedingungen - Pulsierender Modus Temperatur und starke elektromagnetische Felder beeinflusst werden. - Dauerhafter Modus Alle Signalgeber/Sender von C.Scope entsprechen den wesentlichen Anforderungen - Batteriezustand und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG des Rates. Die - Ausgangsniveau (Balkenanzeige) Einhaltung der Normen wurde in Tests repräsentativer Proben in Bezug auf die... -
Seite 59: Kundendienst
C.Scope und den von C.Scope zugelassenen Kundendienstcentern verfügbar. Copyright © 2014 C.Scope International Ltd. Alle Rechte vorbehalten. C. Scope International Ltd unternimmt alle Anstrengungen, um sicherzustellen, dass die Informationen, die wir über unsere Produkte und deren Verwendung geben, richtig sind. - Seite 60 C.Scope International Ltd Kingsnorth Technology Park Wotton Road Ashford Kent TN23 6LN Großbritannien Telefon: +44(0)1233 629181 Fax: +44(0)1233 645897 email. info@cscope.co.uk Webseite: www.cscopelocators.com Teilenummer B1087E Ausgabe 2...
