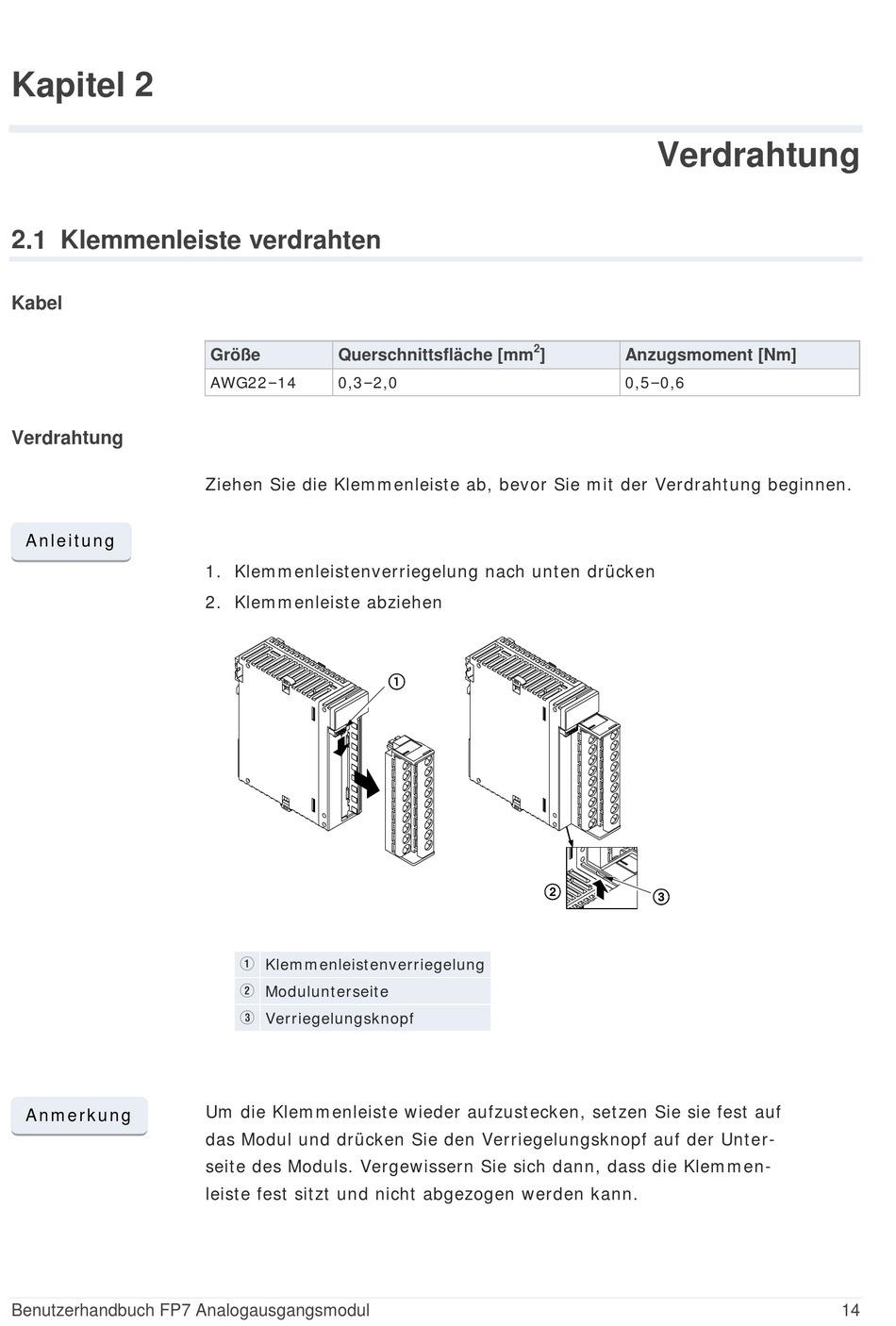

Kapitel 2
2.1 Klemmenleiste verdrahten
Kabel
Verdrahtung
A n l e i t u n g
A n m e r k u n g
Benutzerhandbuch FP7 Analogausgangsmodul
Größe
Querschnittsfläche [mm
AWG22–14
0,3–2,0
Ziehen Sie die Klemmenleiste ab, bevor Sie mit der Verdrahtung beginnen.
1. Klemmenleistenverriegelung nach unten drücken
2. Klemmenleiste abziehen
Q Klemmenleistenverriegelung
W Modulunterseite
E Verriegelungsknopf
Um die Klemmenleiste wieder aufzustecken, setzen Sie sie fest auf
das Modul und drücken Sie den Verriegelungsknopf auf der Unter-
seite des Moduls. Vergewissern Sie sich dann, dass die Klemmen-
leiste fest sitzt und nicht abgezogen werden kann.
Verdrahtung
2
]
Anzugsmoment [Nm]
0,5–0,6
14
