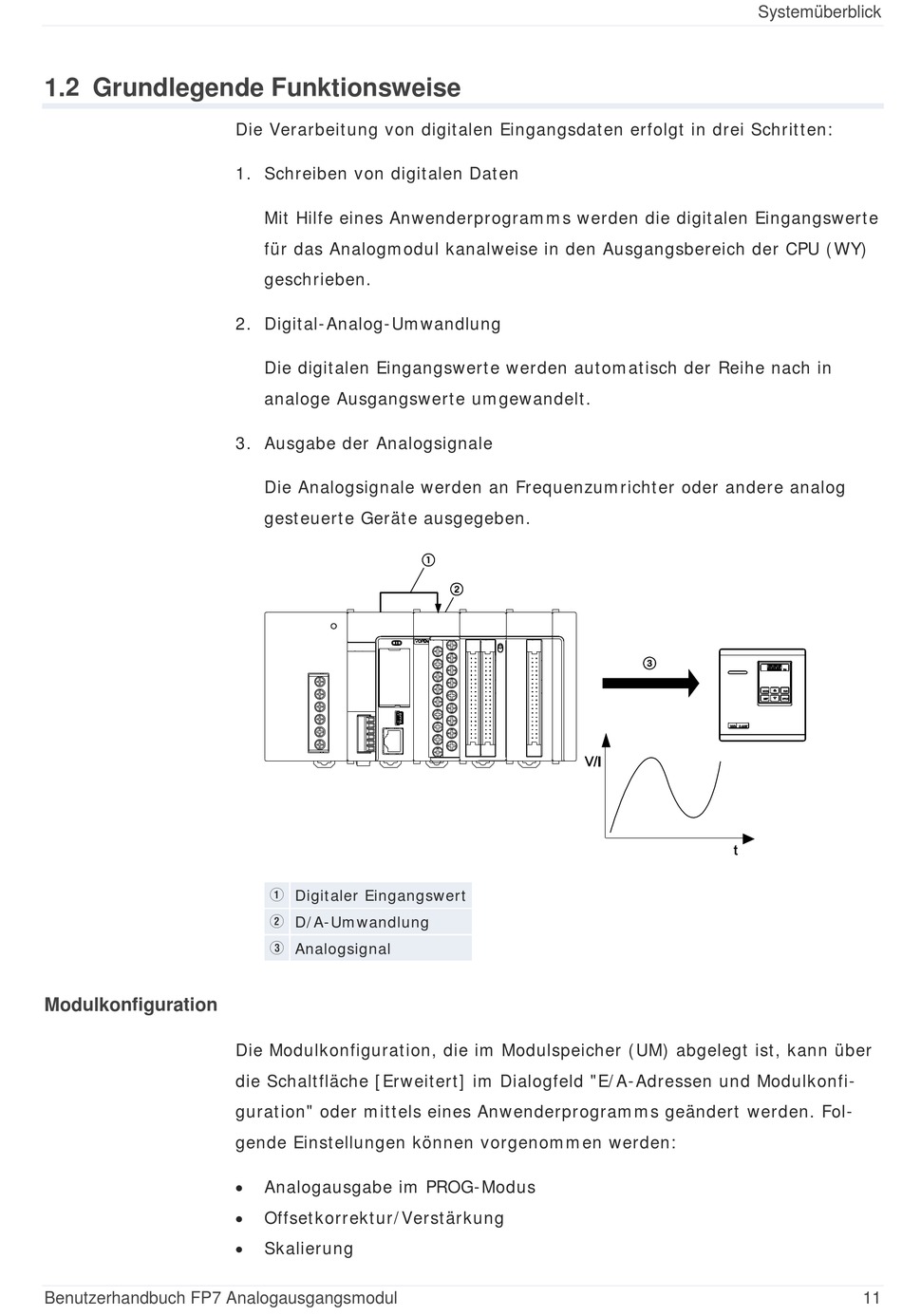

1.2 Grundlegende Funktionsweise

Modulkonfiguration
Benutzerhandbuch FP7 Analogausgangsmodul
Die Verarbeitung von digitalen Eingangsdaten erfolgt in drei Schritten:
1. Schreiben von digitalen Daten
Mit Hilfe eines Anwenderprogramms werden die digitalen Eingangswerte
für das Analogmodul kanalweise in den Ausgangsbereich der CPU (WY)
geschrieben.
2. Digital-Analog-Umwandlung
Die digitalen Eingangswerte werden automatisch der Reihe nach in
analoge Ausgangswerte umgewandelt.
3. Ausgabe der Analogsignale
Die Analogsignale werden an Frequenzumrichter oder andere analog
gesteuerte Geräte ausgegeben.
Q Digitaler Eingangswert
W D/A-Umwandlung
E Analogsignal
Die Modulkonfiguration, die im Modulspeicher (UM) abgelegt ist, kann über
die Schaltfläche [Erweitert] im Dialogfeld "E/A-Adressen und Modulkonfi-
guration" oder mittels eines Anwenderprogramms geändert werden. Fol-
gende Einstellungen können vorgenommen werden:
 Analogausgabe im PROG-Modus
 Offsetkorrektur/Verstärkung
 Skalierung
