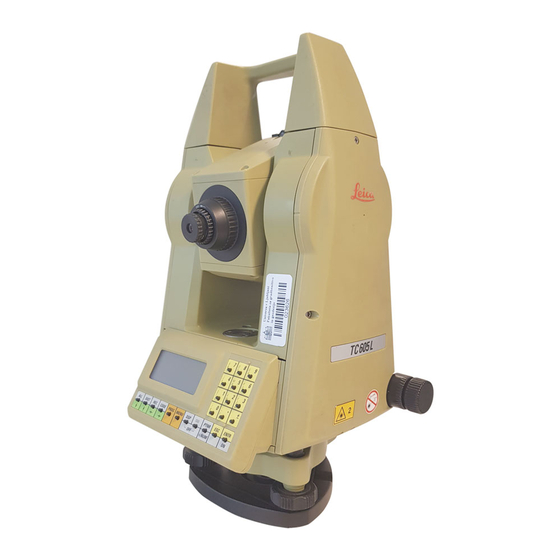

Leica TC605 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Leica Anleitungen
  4. Messgeräte
  5. TC605
  6. Gebrauchsanweisung
Leica TC605 Gebrauchsanweisung

Leica TC605 Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leica TC605

Inhaltszusammenfassung für Leica TC605

  • Seite 2 Vielen Dank für den Kauf dieses Leica Tachymeters. Diese Gebrauchsanweisung enthält neben den Hinwei- sen zur Verwendung auch wichtige Sicherheitshinweise (siehe Kapitel "Sicherheitshinweise"). Lesen Sie die Gebrauchsanweisung vor der Inbetrieb- nahme des Produkts sorgfältig durch. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 3 Typenschild im Batteriefach angebracht. Übertragen Sie die Serien-Nr. Ihres Instruments an die unten vorbereiteten Stellen und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an unsere Vertre- tung oder Servicestelle haben. Typ: Serien-Nr.: © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 4 Gebrauchsgefahr oder sachwidrige Verwendung, die schwere Personenschäden oder den Tod bewirken kann. VORSICHT: Gebrauchsgefahr oder sachwidrige Verwendung, die nur geringe Personenschäden, aber erhebliche Sach-, Vermögens- oder Umweltschäden bewirken kann. Nutzungsinformation, die dem Benutzer hilft, das Produkt technisch richtig und effizient einzusetzen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 5 Anzielen und Distanzmessung Beispiel: Exzentrische Anwendung Trackingfunktion Anzeige der gespeicherten Messungen Messen und Registrieren mit Codierung Codierung Eingabe einer neuen Codezeile in die Codeliste Funktion "Quick-Code" Code-Eingabe im Messmodus Eingabe von Codeinformationen Codes registrieren Suche von Codes mit Wildcards © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 6: Inhaltsverzeichnis

    Codes (LOESCH PKT) Löschen des gesamten Datenbereichs für Messungen, Koordinaten und Codes (LOESCH ALLES) EDM Konfiguration (EDM KONF) 1. EDM Modus 2. EGL (Zieleinweishilfe) 3. INTENS 4. Reflexfolie Geräteprüfung Batterie und Gerätetemperatur EDM Signal (INTENSITAET) Konfiguration (KONFIG MENUE) Distanzkorrekturen TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 7 Display-Kontrast (KONTRA) Daten- und Registrierparameter (REC DATEN) Einheiten wählen (EINHEITEN) Einstellungen für Zeit und Datum (ZEIT/DATUM) Automatische Abschaltung (EIN/AUS) TCTOOLS Andere Datenformate Kommunikation TC605/TC805/TC905/L mit Feldrechner Punktnummer setzen Standpunktkoordinaten setzen Orientierung setzen Absteckung Prüfen und Justieren Bestimmung Instrumentenfehler (KALIB) Höhenindexfehler...
  • Seite 8 Der TC605/TC805/TC905/L eignet sich besonders für die Ingenieurvermessung sowie für die Gebäude- und Tiefbauvermessung mit Schwergewicht auf Absteckun- gen, Volumina-Berechnungen und tachymetrischen Aufnahmen. Schnelle und einfache Möglichkeiten zur Kodierung sind vorhanden. Winkelmessgenauigkeit und Reichweite des Entfernungsmessers sind aufeinander abgestimmt. Die Messwerte können in den internen Datenspeicher abgelegt oder individuell über die serielle...
  • Seite 9 TC605/L 1 Fussschraube 7 Batterie 2 Tastatur 8 Feintrieb vertikal 3 Display 9 Feintrieb horizontal 4 Fokussierung 10 Serielle Schnittstelle 5 Traggriff RS-232 6 Austrittsöffnung EDM 11 Dosenlibelle 12 Richtglas © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 10 TC805/L 12 13 3 11 1 Fussschraube 8 Feintrieb vertikal 2 Tastatur 9 Feintrieb horizontal 3 Display 10 Serielle Schnittstelle 4 Fokussierung RS-232 5 Traggriff 11 Dosenlibelle 6 EDM, Fernrohr 12 Richtglas 7 Batterie 13 EGL1 (Option) TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 11 TC905/L 12 13 3 11 1 Fussschraube 8 Feintrieb vertikal 2 Tastatur 9 Feintrieb horizontal 3 Display 10 Serielle Schnittstelle 4 Fokussierung RS-232 5 Traggriff 11 Dosenlibelle 6 EDM, Fernrohr 12 Richtglas 7 Batterie 13 EGL1 (Option) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 12 TC605/TC805/TC905/L aus dem Transportbehälter nehmen und auf Vollständigkeit kontrollieren: 1 Instrument 6 Diskette mit 2 Gebrauchsanweisung TCTOOLS 3 Regenschutz 7 Ersatzbatterie 4 Justierstifte (Option) 5 Inbusschlüssel 8 Datenkabel (RS232) TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 13 Ladezeit: Einschubatterie: GEB77 1.0 Stunden Externe Batterien: GEB70 1.5 Stunden GEB71 5.0 Stunden (Siehe auch Kapitel "Technische Daten") WARNUNG: Die Ladegeräte sind für internen Gebrauch bestimmt und dürfen nur im Gebäudeinnern und an trockenen Orten verwendet werden. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 14 Dreifuss mit optischem 5/8"-Gewinde TC605/TC805/TC905 mit Dreifuss GDF 22 und GDF 22 Stativ GST20 aufstellen GST20 TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 15 Dreifuss ohne optisches 5/8" - Gewinde TC605/TC805/TC905 mit Dreifuss GDF 21 und GDF 21 Stativ GST20 aufstellen GST20 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 16 Libelle kann das Instrument horizontiert werden. Drücken (ca. 2 Sekunden), bis nachfolgende Anzeige erscheint. Das Laser-Lot wird eingeschaltet (Strahl bildet roten Punkt am Boden), die elektronische Libelle wird angezeigt. LOT EIN 5/8"-Gewinde Dreifuss Stativ oder Lot abschalten, Anzeige verlassen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 17 MENUE à 1.SETZE HZ à à 2.LIBELLE à 3.DATEN MANAG. LIBELLE: Horizontierung ungenügend LIBELLE: Horizontierung perfekt Der TC605/TC805/TC905/L ist einwandfrei horizontiert, wenn entweder nur noch Dreiecke sichtbar sind oder sich die Strichmarken zwischen den Dreiek- ken befinden. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 18 - in m (Meter) - im Text zusätzlich als Klammerangabe in US fs (Fuss) Winkelangaben: - in ° ' " - im Text zusätzlich als Klammerangabe in gon Temperaturangaben: - in °C - im Text zusätzlich als Klammerangabe in °F TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 19 Display, Eingabetasten max. 4 x 16 Zeichen ◊ MENUE Titelzeile à 1.SETZE HZ à Dialog -Ebene à 2.LIBELLE 3.DATEN MANAG. à Steuertasten Die vier Farbgruppierungen der Tastatur: Grau: Fixtasten Orange: Programme und Funktionen Grün: Steuertasten Gelb: Eingabetasten © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 20 EIN/AUSschalten der Displaybeleuchtung. Laserlot einschalten (ca. 2 Sekunden drücken). Punktnummern eingeben. Umschalten zwischen numerischer und alphanumeri- scher Eingabe. Instrument ausschalten. Funktionstasten Aufruf der internen Applikationsprogramme. Aufruf des Hauptmenüs (kurzer Druck). Aufruf des Konfig-Menüs: langer Druck (ca. 2 Sekun- den). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 21 Eingabe von Dezimalpunkt und Buchstaben. Wechseln zwischen positivem/negativem Vorzeichen; Im Wildcard-Suchmodus wird ein "*" eingefügt, wenn vorher die -Taste betätigt wurde. Eingaben und Werte bestätigen. Unterbricht die aktive Funktion; Löschen von Fehlermeldungen; Eingaben abbrechen, ohne Übernahme der Werte. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 22 Zeichen "α" gekennzeichnet. Die verfügbaren alphanumerischen Zeichen sind: A bis Z, Leerzeichen, /, $, %, _ , , . , &. ◊ Indiv.Pt/Pt/hr iPt : à Ptα +0000B017 0.000 Die Eingabe von alphanumerischen Zeichen entspricht jener von Mobil-Telefonen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 23 à 4.EDM KONF felder. ∧ MENUE à 3.DATEN MANAG. à 4.EDM KONF à à 5.TEST Das Pfeilsymbol signali- siert eine weitere Aus- wahl. ∧ SETZE JOB Job: Der Punkt signalisiert Ope: eine unveränderliche • Dat: 12/03/97 Anzeige © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 24 Reflexfolie als Reflektor setzen (EIN/AUS) 5. TEST INTENSITAET Anzeige der Signalstärke des EDM BATTERIE Anzeige der Batteriespannung TEMP °C Anzeige der Innentemperatur des Gerätes in C° * EGL ist als zusätzliche Option nur für TC805/ TC905/L erhältlich. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 25 2. BEP90° Akustisches Signal bei 90°, 180°, 270°, 360° (EIN, AUS) 3. KOMP Kompensator (EIN, AUS) 4. HZKOMP Korrektur Hz-Winkel wegen der Stehachsschiefe (EIN, AUS) 5. HZKOLL Korrektur Ziellinienfehler (Hz-Kollimation; EIN, AUS) 6. AUTAUS Automatische Abschaltung (EIN, AUS) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 26 EDM CONF (nur TC805/905/L) eingestellt werden (z.B. Wahl des Messmodus, Zieleinweishilfe EGL EIN/AUS, Reflexfolie als Reflektor setzen, etc.) Test (TEST) Unter TEST sind verschiedene Funktionen zusammen- gefasst, die Angaben zum Zustand des Geräts geben (z.B. Batterie usw.). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 27 : 341°17'10 87°55'10 3.782 : Punktnummer : Horizontalwinkel : Vertikalwinkel : Schrägdistanz : Horizontaldistanz : Höhendifferenz : Ostkoordinate (Rechtswert) : Nordkoordinate (Hochwert) : Höhe : Codebezeichnung : Reflektorhöhe : Instrumentenhöhe : Atmosphärische Distanzkorrektur : Prismenkonstante (Leica-Rundprisma = 0) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 28 Prismenhalter GPH1 mit Zieltafel GZT4 Beim Anzielen durch Scheiben oder bei reflektierenden Objekten können Fehlmessungen entstehen. Für längere Distanzen oder bei ungünstigen Bedingun- gen, müssen zur Streckenmessung mehrere Prismen verwendet werden (z.B.Dreiprismenhalter GPH3). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 29 Dabei immer zuerst die Distanz messen und dann die Richtung nachstellen (z.B. beim Einmessen von Hausecken). Mit die Daten registrieren. Der gespeicherte V-Winkel gilt immer für die Stellung nach Beendigung der Distanzmessung. DISTANZ messen ( DATEN speichern ( © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 30 "Registrierung", Seite 94) DSP Datenanzeige Blockweise Scrollen der Messdaten aufwärts oder abwärts. Festhalten bewirkt ein kontinuierliches Scrollen der Messdaten, nach unten oder oben. Zeilenweise Anzeige der Daten innerhalb eines Blocks Beispiel: Beob : 0004/0047 98.404 92.209 3.782 TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 31 ("Quick-Code"). Ein Code kann max. 8 Zeichen enthalten. Alphanumerische Codes können am PC mit TCTOOLS definiert und dann in den TC605/TC805/TC905/L über eine RS232-Schnittstelle geladen werden. Codes können im Instrument an die bestehende Code- liste mit den folgenden Menüoptionen angehängt werden: - DATEN MANAG.
  • Seite 32 à à 1.EINGABE à 2.SUCHEN à 3.ANZEIGEN ∧ *1.EINGABE à 1.KOORDINATEN à à 2.CODELISTE ∨ Code Eingabe à Cod: In1: HAUS In2: EINFAHRT In3: BREITE In4: START In5: ENDE Code Eingabe Anhaengen> Wechseln zwischen Ja/Nein. Eingabe bestätigen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 33 Code mit Winkel und Distanz abgespei- chert. Zur Verwendung der ersten zehn Codes sind keine weiteren Eingaben nötig. Zum optimalen Einsatz dieser Funktion schreiben Sie Ihre zehn meistgebrauchten Codes in die ersten zehn Zeilen der Codeliste. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 34 Zahlen können eingegeben werden. Codes, die diese eingegebenen Buchstaben- oder Zahlen- kombinationen als erste Charakter erfüllen, werden sofort angezeigt. Siehe auch Kapitel "Codierung" unter "Suche von Codes mit Wildcards". List: 0005/0050 Such = Code: --------- In1 : --------- TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 35 In der Zeile "Such= .." eingegebene Codes, welche nicht in der Codeliste enthalten sind, werden automa- tisch als Code akzeptiert. Es können keine weitere Informationen ("In1" ... "In5") hinzugefügt werden. CODE EDIT Code gespeichert Bestätigung und Abspeichern mit © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 36 Ist in einem Element ein Fragezeichen vorhanden, kann ein punktspezifischer, alphanumerischer Wert eingege- ben werden. Das Umschalten auf Buchstaben erfolgt mit -Taste. Wechselt das Element innerhalb eines Codeblocks (z.B. Code, In1, ...). List: 0005/0050 Such = Code: In1 : TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 37 Koordinaten und Codes (EINGABE)" . Speichert den ausgewählten Code oder die zusätzlichen Eingaben, anschliessend Rücksprung ins Messdisplay. Rücksprung ins Messdisplay ohne Registrierung des Codes. Alle Elemente mit "?" müssen ausgefüllt oder bestätigt werden, bevor ein Code registriert wird. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 38 1, 10, 11, 102, 110 Code: In1 : List: 0005/0050 Gefundene Codeblöcke: Such = 10, 102 Code: In1 : List: 0005/0050 Gefundener Codeblock: Such = +102 Code: In1 : Scrollen der Codeblöcke, die die Suchkriterien erfüllen. Einzelne Elemente des Codeblocks anzeigen. TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 39: Auftrag Und Benutzer (Setze Job)

    Gebrauchsanweisung des Produktes, mit dem die Software betrieben wird, zu beachten. Die integrierten Programme erhöhen die Funktionalität der TC605/TC805/TC905/L-Instrumente wesentlich. Damit wird das Leistungsspektrum erweitert und die alltägliche Vermessungsarbeit im Feld wesentlich erleichtert. Der Anwender wird durch Verwendung intern gespeicherter Werte weitgehend vor fehlerhaften Eingaben geschützt.
  • Seite 40 Job- und Benutzernamen können eingegeben werden. Diese werden automatisch im Messdatenbereich des internen Speichers abgelegt. Die Daten können ausgele- sen und als Information für die nachfolgenden Messun- gen verwendet werden. Die Messdaten werden in keiner Weise mit dem Job verbunden oder verknüpft. TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 41: Station Setzen

    2.Setze Stat à 3.Freie Stat ∨ STATION SETZEN à DATEN >Speich Pt : hi : 0.000 Wahlweise manuelle Eingabe der Koordinaten (Tast.) oder Punktsuche aus internem Speicher (Speich). Das Instrument gibt "Speich" automatisch als Grundein- stellung vor. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 42 1.200 Das Instrument speichert die Daten im Messdatenbe- reich des internen Speichers. Zur Kontrolle werden die aktuellen Standpunkt- koordinaten angezeigt. Sie können hier jedoch nicht mehr geändert werden. Durch Scrollen mit kann das vollständige Display angezeigt werden. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 43 Nachfolgestellen aufwei- sen. Beob: 0005/0025 Pt : à hi : 1.200 Scrollen der Codeblöcke, die die Suchkriterien erfüllen - in diesem Beispiel werden alle Punkte angezeigt, die mit "1" beginnen. Einzelne Daten-Elemente anzeigen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 44 Sie können hier jedoch nicht mehr geändert werden. ∨ STATION SETZEN REC : Station gesetzt Kurze Anzeige zur Bestätigung, weiter zur "ORIEN- TIERUNG". Mehr Informationen zur Wildcard-Suchroutine erhalten sie unter Kapitel "Suche nach Punktnummern und Mehrfach-Registrierungen" (unter "Datenmanage- ment"). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 45 ∨ ORIENTIERUNG à DATEN >Speich Pt : Wahlweise manuelle Eingabe der Koordinaten (Tast.), Punktsuche aus internem Speicher (Speich) oder direkte Eingabe des Winkels (Winkel) - Zeile zur Punktnummerneingabe auswählen, - Eingabe bestätigen (P1), ORIENTIERUNG •Pt : 65°50'00 90°20'12 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 46 Kurze Anzeige zur Bestätigung: Die Standpunkt- koordinaten sind gesetzt. Das Gerät speichert die Eingaben und springt zum Menü PROG zurück. Die Option "Winkel" verhält sich in gleicher Weise wie das Setzen von Horizontalwinkeln in "SETZE HZ". TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 47: Freie Station

    Restklaffungen der Anschlusspunkte. 2. Verfahren Es werden nicht zu allen Punkten Distanzen gemessen. In diesem Fall wird nur die kürzeste gemessene Distanz zur Berechnung der Standpunktkoordinaten verwendet. Der Punkt mit der kürzesten Distanz wird nicht für die Orientierung verwendet. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 48 : 1.200 Eingabe der Stationsnummer und der Instrumentenhöhe (alphanumerische Punkteingabe siehe Kapitel "Einstel- lungen"/"Eingabe der Punktnummer und Reflektor- höhe"). Eingabe bestätigen. FREIE STATION 2 Lagen > Auswahl: Ja: 2 Lagen Nein: 1 Lage Bestätigung der Auswahl. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 49 Gerät in die andere Lage wechseln. Messung zum 1. Punkt durchführen, gleichzeitig Speicherung der Messdaten, oder Distanzmessung, ohne Speicherung fortsetzen, oder nur Winkel messen, ohne Speicherung fortsetzen. ◊ FREIE STATION 2 zweiter Punkt DATEN >Speich à Pt : hr : 1.200 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 50 102.501 Ori: +87°23°11 hi : 1.250 mp : 0.012 mh : 0.034 mo : +0°01'05 Ori : Orientierungsunbekannte hi : Instrumentenhöhe mp : Mittlerer Punktlagefehler mh : Standardabweichung Standpunkthöhe mo : Standardabweichung Orientierung Zeilenweise scrollen. Seitenweise Resultatsanzeige. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 51 Verbesserung von ∆Dist "0" angezeigt. FREIE STATION Speichern> Speichert die Stationskoordinaten und orientiert den Hz-Winkel. Rücksprung ins Menü PROG. Wird das Programm mit abgebrochen, erscheint folgende Meldung: FREIE STATION Stat. n. gesetzt Ende > Nein Auswahl: Ja/Nein Bestätigung der Auswahl. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 52 3.Freie Stat à à 4.Absteckung ∨ ABSTECKUNG •Pt : Y0 : 150.000 X0 : 250.000 H0 : 500.000 hi : 1.200 Die aktuellen Standpunktkoordinaten werden zur Kontrol- le angezeigt. Sie können hier jedoch nicht mehr geändert werden. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 53 Instrument drehen bis ∆ ∆ ∆ ∆ ∆ Hz = 0°00'00" (0.0000gon). Iteratives Messen der Entfernung mit bis die Solldistanz mit der erforderlichen Genauigkeit erreicht ist, d.h. wenn die angezeigte Distanzdifferenz (∆ annähernd = 0 ist. Registriert die Messdaten im Messdatenbereich. Der nächste Punkt wird gewählt. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 54 X0 : 250.000 H0 : 500.000 hi : 1.200 Die angezeigten Werte entsprechen den Stations- koordinaten. Die Punktnummer ist in der ersten Zeile und erscheint deshalb nicht direkt auf dem Display. Mit kann die Punktnummer angezeigt werden. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 55 Eingabe der Nordkoordinate Eingabe der Höhe Weiter zum nächsten Punkt, bzw. Spannmass. Punkt zwei wird nun gleich Punkt eins gesetzt und die folgen- de Messung oder die folgende Dateneingabe für den zweiten Punkt verwendet und so weiter. © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 56: Eingabe Der Punktnummer Und Reflektorhöhe

    11.025 ◊ SPANNMASS -0°05'30 ◊ SPANNMASS ∆ 15.241 ∆ 11.025 ∆ 1.725 Anzeige des Azimutes ∆ Anzeige schräges Spannmass ∆ Anzeige horizontales Spannmass ∆ Anzeige Höhendifferenz SPANNMASS Programm Ende Beenden des Programms und Rücksprung ins Menu PROG. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 57 à 5.Spannmass à à 6.Flaeche ∨ FLAECHE •Pt : Y0 : 120.000 X0 : 240.000 H0 : 550.000 hi : 1.200 Zur Kontrolle werden die aktuellen Standpunkt- koordinaten angezeigt. Sie können hier jedoch nicht mehr geändert werden. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 58 ∨ FLAECHE DATEN >Tast. à Pt : hr : 1.400 ∨ FLAECHE à 15.200 85.000 512.500 Manuelle Eingabe der Koordinaten . Bestätigung der Eingaben. oder Rücksprung ins FLAECHE Menu ohne Verwendung der Eingaben. den nächsten Punkt wählen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 59 Für die Berechnung einer Fläche müssen mindestens drei Punkte verwendet werden. Fortsetzen mit weiteren Messungen. FLAECHE Programm Ende Kurze Anzeige der Abbruchbestätigung. Rücksprung zum Menü PROG. Verwendete Umrechnungsfaktoren 1 fs² = 0.092903 m² 1 acre = 0.404686 ha © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 60 Messverfahren Der Entfernungsmesser wird in den Tracking-Modus geschaltet und ist durchgehend aktiv. Distanzen werden im 0,5 Sekunden-Takt (TC605/L) oder 0,3 Sekunden- Takt (TC805/TC905/L) gemessen. Die Messungen werden im Messdatenbereich registriert. Beim Anzielen des Reflektors muss der Hz- oder V- Trieb immer in Bewegung sein, bis der Reflektor mit der erforderlichen Genauigkeit angezielt wurde.
  • Seite 61 Punktnummer automatisch um 1 erhöht. SCHNELLMESS Programm Ende Das Programm wird beendet. Rücksprung ins Menu PROG. Dieses Programm erfordert ein schnelles und geübtes Anzielen der Prismen. Der Dauerbetrieb vom Entfer- nungsmesser verursacht einen erhöhten Stromverbrauch. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 62 Grenzlinien (1, 2, 3, 4). Für das geplante Bauwerk sollen die verlängerten Gebäudelinien mar- kiert werden. Weil die westliche Gebäudelinie genau parallel zur linken Grenzlinie (1 - 2) erstellt wird, soll diese als Referenzlinie gewählt werden. 2 (REF2) +∆T +∆L 1 (REF1) design TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 63 Punkt "REF1" wurde zuvor bereits im "DATEN MANAG." definiert. Er liegt auf einer Grenzlinie und beschreibt den Anfang der Referenzlinie. Auswahl: gespeicherte Punktnummer (Speich), manuelle Eingabe (Tast.) or gemessene Koordinaten (Online). Eingabe der Punktnummer. Bestätigung der Eingabe des ersten Basispunktes der Referenzlinie. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 64 Programm fordert zur erneuten Punkteingabe auf. SCHNURGER. Basisline zu kurz Eingegebene Punkte sind nur dann gültig, wenn die Differenz der OST- oder NORD-Koordinaten minde- stens 2 mm beträgt. Es ist darauf hinzuweisen, dass kurze Basislinien (mm- bis cm-Bereich) zu Ungenauigkeiten führen können. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 65 Variante  beschreibt eine einfache Rotation um den Basispunkt "1". D.h. es gilt α für die Verschiebungs- komponente „Hor = 0". Eine positive Winkeleingabe (d.h. Wkl >0) bedeutet eine Rotation der Basislinie im Uhrzeigersinn. Hor = 0 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 66 Z-Achse für "Ver > 0", Versatz in Richtung negative Z-Achse für "Ver < 0") Die Eingabe verschiedener Höhen für den Start- und Endpunkt erzeugt eine Neigung. Diese Neigung wird ebenfalls für die gedrehte (α) und/oder verschobene (Hor) Linie verwendet. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 67 Instrument automatisch die Quer- abweichung (∆Q) von der geplanten Achse und die Differenz zur Sollhöhe "∆H" der Einfahrt. Der Reflektor kann nun in Richtung der Einfahrtsachse bewegt werden, bis "∆Q = 0" angezeigt wird. Dies markiert die Linie der Einfahrtsachse. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 68 Im Tracking-Mode werden fortlaufend die Korrektur- werte für den Reflektorstandort angezeigt. kann die HZ-Winkeldifferenz und die Horizon- tal- bzw. Höhenunterschied angezeigt werden. In dieser Anzeige werden die Eingabewerte L und Q direkt mit der polaren Absteckmethode übertragen. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 69 5 m zur Referenzlinie (Q = 5.000) entfernt. SCHNURGER. Programm Ende Durch 3-faches Betätigen der -Taste springt das Programm stufenweise vom Messdisplay in das LINIEN KORREKT.-Menü zur Anzeige der Schnurgerüst- Definition, mit abschliessendem Rücksprung ins PROG- Menü. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 70 Nach der Registrierung wird die Punktnummer immer um "+1" automatisch hochgezählt. Zur Eingabe einer neuen Punktnummer wird die beste- hende einfach überschrieben, d.h. sie muss vorher nicht gelöscht werden. Für alphanumerische Punkteingabe siehe Kapitel "Bedienungsphilosophie" / "Numerische / Alphanume- rische Eingabe". TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 71 Möglichkeit zur Eingabe einer individuellen Punktnummer. Diese wird nicht inkrementiert. Nach erfolgtem Speichern wechselt das Instrument automatisch zur aktuellen Punktnummer. Zur Punktnummernsuche siehe Kapitel "Datenmanage- ment" / "Suchen nach Punktnummern und Mehrfach- Registrierungen (SUCHEN)". Die Reflektorhöhe wird unter hr: eingegeben. © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 72: Variante

    Hz - Richtung wird auf 0° 00' 00" (0.0000 gon) festge- halten. Hz 0° 00' 00" 0° 00' 00" Punkt B anzielen. MENUE*1.SET HZ Hz : 0°00'00 ENTR loesen Die Hz-Richtung auf den neuen Punkt (B) ist nun 0° 00' 00" (0.0000 gon). Rücksprung zum Messdisplay. TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 73: Variante

    Gerät drehen bis der erforderliche Winkel (z.B. 45°00'00" , 50.0000 gon) angezeigt wird. Wert festhalten. Den entsprechenden Punkt anzielen. MENUE*1.SETZE HZ Hz : 45°00'00 ENTR loesen Hz lösen. Für den angezielten Punkt ist jetzt Hz = 45°00'00" (50.0000 gon). © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 74 Je nach den gestellten Aufgaben können am TC605/ TC805/TC905/L vier verschiedene Anzeigen ausge- wählt werden. Display-Anzeige 1 : Punktnummer Horizontalrichtung ( Hz ) : 341°17'10 Vertikalwinkel ( V ) 87°55'10 3.782 Schrägdistanz Display-Anzeige 2 : Horizontalrichtung ( Hz ) : 341°17'10 Vertikalwinkel ( V ) 87°55'10...

  • Seite 75: Eingabe Von Koordinaten Und Codes

    - Löschen eines Messdatenblocks , eines Koordinaten- Punktes eines Codeblocks aus der Codeliste (LOESCH PKT) - Löschen des gesamten Inhaltes der gewählten Datei (LOESCH ALLES) KOORD Koordinaten max. 4000 Speicher voll z.B. bei 2000 Fixpunkten 1500 Messungen MESS Messungen max. 3000 © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 76: Eingabe

    (KOORD-Bereich) und Codes an die Codeliste ange- hängt werden. Koordinaten-Eingabe (KOORDINATEN) ∨ *1.EINGABE à à 1.KOORDINATEN à 2.CODELISTE ∨ Koord Eingabe à Pt : 0.000 0.000 0.000 Dateneingabe bestätigen. Anzeige bestätigen und speichern der Koordinaten. Verlassen der Funktion. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 77 Der neu definierte Code wird an die bestehende Liste angehängt. Die Eingaben in jeder einzelnen Zeile bestätigen. Code Eingabe Anhaengen> Ja Bestätigen Ja : Der Code wird der Liste hinzugefügt. Nein : Springt ohne Registrierung zurück zur Eingabe. Verlassen der Funktion. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 78 Punkt innerhalb des Datenbereichs gefunden. Beob: 0003/0047 A012 Typ: Messung DSP Datenanzeige Ansicht aller Messwerte. Verlassen des Unterprogramms. PtNr Mess/Suche +A012 PtNr nicht gef. Fehlermeldung, wenn Punktnummer nicht gefunden wurde. Löschen der Fehlermeldung durch TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 79 "A" oder "a" beginnenden Punktnummern. Eingabe A*5 sucht nach allen mit "A" beginnenden Punktnummern mit "5" an der 3. Stelle von Links. Eingabe ***A sucht nach allen Punktnummern mit "A" oder "a" an der 4. Stelle von Links. © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 80: Suche Nach Mehreren Datenblöcken Gleicher Punktnummer

    Wildcard-Suchkriterien erfüllen. Dabei ist die Suchrichtung immer vom zuletzt gespeicherten Punkt in Richtung des ersten gespeicher- ten Punktes. PtNr Mess/Suche PtNr nicht gef. Warnung, wenn der Punkt nicht gefunden wurde. Löschen der Warnung durch Verlassen der Funktion. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 81 Datenblock (z.B.0047) im gewählten Datenbereich (MESSUNGEN; KOORDINATEN; CODELISTE). Ansicht aller Messwerte. Verlassen der Funktion. Wurde die Datei MESSUNGEN gelöscht oder enthält sie keine Messdaten, so erscheint folgendes Display: *1.MESSUNGEN Keine Daten gef. Löschen der Warnung durch © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 82 1.MESSUNGEN à 2.KOORDINATEN à 3.CODELISTE Beob: 0004/0047 Typ : Messung DSP Datenanzeige Scrollen bis zum gesuchten Punkt. Anzeigen der einzelnen Messelemente. PtNr Mess/Loesch Loeschen > Nein PtNr Mess/Loesch Loeschen > Löschen des gewählten Blocks. Verlassen der Funktion. TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 83: Loesch Alles

    ∧ *3.DATEN MANAG. à 3.ANZEIGEN à 4.LOESCH PKT à à 5.LOESCH ALLES ∨ *5.LOESCH ALLES à à 1.MESSUNGEN à 2.KOORDINATEN à 3.CODELISTE Daten loeschen Anz. Pkte Loeschen> Nein Wechseln zwischen Ja/Nein. Löschen des gesamten Bereiches. Verlassen der Funktion. © Leica TC605/TC805/TC905/L-1.1.0de...

  • Seite 84: Intens

    Reflektorträger wird mit Hilfe der Blinklichter in die Ziellinie eingewiesen. Die Lichtpunkte sind bis zu einer Distanz von 150 Metern sichtbar. Dadurch wird das Abstecken von Punkten deutlich vereinfacht. ◊ MENUE à 2.LIBELLE à 3.DATEN MANAG. à à 4.EDM KONF TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 85 Sektor, in welchem beide Farben gleichzeitig leuchten. In diesem Fall befindet sich das Prisma schon sehr genau auf der Ziellinie. Arbeitsbereich: 5 - 150 m (15 -500 ft) Divergenz: 12 m (40ft) bei 100m (330 ft) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 86 Prisma unterschiedliche Prismenkonstanten haben. Beim Umschalten zwischen Prisma und Reflex- folie wird für die Reflexfolie automatisch die Konstante für Leica Reflexfolien 0.34 mm intern gesetzt und die sichtbare Prismenkonstante "mm = 0.000" gesetzt. Wird der EDM umgeschaltet von Reflexfolie auf Prisma, wird die vorher verwendete Prismenkonstante gesetzt.
  • Seite 87 (Standardabweichung) 20 x 20 2 ... 40 3 mm 40 x 40 20 ... 100 3 mm 60 x 60 60 ... 180 3 mm * die Genauigkeitsangaben gelten für Anzielungen bis zu einem Winkel von 45° © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 88 9 = Batterie voll TEMP °C 1 = Batterie leer Eine geringe Batteriekapazität wird durch die Warnung "Batt. schwach" angezeigt. Bei zu geringer Batteriekapazität ist keine Distanz- messung mehr möglich und das Gerät schaltet selbstän- dig ab. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 89 Falls schlechte Messbedingungen vorherrschen (z.B. Nebel), kann das Instrument so weit gedreht werden, bis die höchste Rückstrahlintensität des EDM-Signals erreicht wird. - TC605/TC805/TC905/L grob ausrichten - mit den Feintrieben (1, 2) justieren (in diesem Beispiel werden max. 28% erreicht) - Distanz messen ©...
  • Seite 90 Unter "Konfiguration" können spezifische Einstellungen im TC605/TC805/TC905/L vorgenommen werden, um das Instrument optimal auf die jeweilige Vermessungs- arbeit einzustellen. Langer Druck (ca. 2 Sekunden), um das Konfigurations- Menü zu aktivieren. ∨ KONFIG MENUE à à 1.PPM/MM à 2.KALIB 3.KONTRA> à...
  • Seite 91 10° C (18°F) hat einen Einfluss von 1mm/100m ( = 10 ppm) auf die Distanzmessung. ∨PPM/MM à ppm: mm : Wert eingeben. Eingabe bestätigen und weiter zur Eingabe der Prismen- konstante (mm). Beenden und Rücksprung in das KONFIG MENUE. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 92 Prismenkonstante (MM) Die Prismenkonstante MM für Leica-Rundprismen ist = 0. Sie muss bei Verwendung von anderen Reflektoren bestimmt und immer in der Einheit "mm" eingegeben werden. ∨PPM/MM ppm: à mm : Wert eingeben. Die Eingabe bestätigen. Der Wert bleibt auch nach Ausschalten des Tachymeters erhalten.
  • Seite 93 : Optimaler Kontrast, falls das Display über der Augenhöhe des Beobachters liegt und dieser somit von unten her ablesen muss. : Ideal für Ablesungen auf Augenhöhe Gute Ablesequalität für Ablesungen mit Augenhöhe überhalb des Display. Rücksprung ins Messprogramm. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 94 Datenausgang (RS232-Schnittstelle) des Tachymeters ein Registriergerät zur Datenerfassung angeschlossen werden. Die Parameter für die serielle Schnittstelle werden bei Auslieferung auf die Standard Leica Parameter (9600, GLCH., CR/LF) gesetzt. Sie bleiben auch nach dem Ausschalten des Tachymeters erhalten. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 95 Parameter der Geräteschnittstelle angepasst werden. Zur Kommunikation über Schnittstelle ist ein Protokoll notwendig aus dem die genaue Befehls- und Daten- struktur ersichtlich ist (siehe Handbuch "Leica Instru- ments On-Line"). Während der Messung und bis zur beendeten Daten- registrierung darf der Tachymeter nicht gedreht werden, da immer der aktuelle Horizontalwinkel übertragen...
  • Seite 96 FORMAT Das Leica GSI-Format kann wahlweise als 8- oder 16- Zeichen ausgelesen werden. Diese Formateinstellung spielt aber nur für das serielle Auslesen eine Rolle und hat auf die Eingaben in das Instrument keinen Einfluss. Die Einstellung bestimmt lediglich die auslesbare String-Grösse.
  • Seite 97 Auswahl der Optionen. Auswahl bestätigen. Einheiten für die Distanzmessung (DIST) = Meter US fs = Fuss(dezimal) Einheiten für die Winkelmessung (WINKEL) - gon = 400gon - 360d = 359°.9999 (dezimal) - 360s = 359° 59' 59" (sexagesimal) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 98 - ∞ 180° -90° Auflösung der Winkelanzeige (RUNDEN) hoch = 81°45´24" (1" Intervall) mitt = 81°45´25" (5" Intervall) nied = 81°45´30" (10" Intervall) Die gewählte Rundung bzw. Auflösung der Winkelan- zeige hat keinen Einfluss auf die Instrumenten- genauigkeit. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 99 à 3.ANZEIGE UHR 1.SETZE ZEIT *1.SETZE ZEIT FORM hh:mm:ss ZEIT= 14:31:58 Zwischen Stunden-, Minuten- und Sekundeneingabe wechseln. Eingabe der gültigen Uhrzeit über den Zahlenblock. Bestätigung der Eingabe und Rücksprung ins ZEIT/ DATUM Menü. Abbruch, Eingaben werden ignoriert. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 100 Eingabe des gültigen Datums über den Zahlenblock. Bestätigung der Eingabe und Rücksprung ins ZEIT/ DATUM Menü. Abbruch ohne Speicherung. 3.ANZEIGE UHR ZEIT - DATUM 14:31:58 18/02/97 Verlassen der Anzeige und Rücksprung ins ZEIT/ DATUM Menü. Verlassen der Anzeige und Rücksprung ins Messdisplay. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 101 Einschalten des Tachymeters wieder aktiv (EIN). 2.BEP90° Rechtwinkelabsteckung: Zur einfachen Absteckung rechter Winkel kann ein BEEP-Ton eingeschaltet werden. BEEP 90° auf EIN stellen und bestätigen. BEEP pulsierend BEEP Dauerton kein Ton +/- 4° (5gon) +/- 30' (0.5gon) +/- 30" (10mgon) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 102 Die Funktion Hzkomp = EIN bewirkt die Korrektur von Hz-Winkeln auf Grund der Stehachsschiefe. Beim Ausschalten des Kompensators (KOMP) wird gleichzeitig die Funktion Hzkomp auf AUS gesetzt. Beim Einschalten wird Hzkomp automatisch auf Hzkomp = EIN gesetzt. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 103 Bei der Einstellung "AUTaus = EIN" wird das Instru- ment bei längeren Pausen (> 10 minutes) automatisch ausgeschaltet, um Batteriekapazität zu sparen. "AUTaus = AUS" verhindert das automatische Aus- schalten, das Instrument bleibt permanent eingeschaltet. kann das Instrument ausgeschaltet werden. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 104 Das Programm TCTOOLS hat die Funktion eines externen Datenmanagers für die Instrumente TC605/ TC805/TC905/L. Das Programm läuft unter MS-DOS. TCTOOLS dient dem Datenaustausch zwischen PC und Instrument, es beinhaltet einen Codelisten-Manager zum Erstellen bzw. Editieren von Codelisten. Die einzelnen Funktionen unterstützen den...
  • Seite 105 Zeichen getrennt sind. Der vollständige Datensatz enthält eine Punkt- nummer und die Koordinaten Y (Ostwert), Y (Nord- wert) und H (Höhe), mindestens Daten für Y und X. ASCII Struktur (Daten in Zeilen): PtNr "100", "23456.678", "86543.456", "235.23" -100*//23456.678*///-86543.456"" /235.2300 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 106 45330.347 150.85 3. Leica GSI-Dateien Mit dieser Option werden die Koordinaten dieser Datei im Leica GSI-Format entnommen. Diese Dateien können sowohl Messungen als auch Codie- rungen enthalten. Lediglich die Punktnummer und die zugehörigen Koordinaten werden entnommen und zum TC605/TC805/TC905/L übertragen.
  • Seite 107 Daten können entweder im Leica GSI-Format oder in 4. Daten empfangen benutzerspezifischen Formaten vom TC605/TC805/ TC905/L zum PC übertragen werden. 1. Leica GSI-Formate Messungen (MESS): Mask1 : WI11 Punktnummer WI21 Hz-Winkel (Hz) WI22 V-Winkel WI31 Schrägdistanz (sld) WI51 PPM+MM (ppm+mm) WI87 Reflektorhöhe...
  • Seite 108 Daten aus den Datenbereichen MESS wie auch KOORD separat definiert werden. Benutzerspezifische Datenformate dienen zur optimalen Anpassung der Daten vom TC605/TC805/TC905/L an die Bedürfnisse der Auswertesoftware und auch zur Erstellung besser lesbarer Formate wie z.B. Feld- buchformate, usw.
  • Seite 109 TCTOOLS Zur Datenübertragung wird das Datenübertragungskabel (Art. Nr. 563625) benötigt. Dieses Kabel wird mit jedem Instrument geliefert. TC605/TC805/ TC905/L TCTOOLS PC (DOS) Koordinaten Kabel-Nr.: 563625 TCTOOLS © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 110 Das Instrument ist ausgelegt für hohe Flexibilität in der Anpassung von Datenausgabeformaten. Falls Sie weitere Information benötigen, wenden Sie sich bitte an Ihre nächste Leica Vertretung. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 111 Detaillierte Angaben zur Befehls- und Datenstruktur sind im Handbuch "Leica Instruments On-Line" be- schrieben. Das Handbuch ist bei Ihrer Leica-Vertretung erhältlich. Befehlsstruktur: (_ = Leerzeichen) PUT/11..+12345678_CRLF Standpunktkoordinaten können jederzeit von einem externen Datenerfassungsgerät über die Schnittstelle (RS232) gesendet werden. Am Instrument müssen keine besonderen Einstellungen vorgenommen werden.
  • Seite 112 PUT/83...0+12345678_CRLF Rückkehr zur Datenübertragung (c für einen neuen Punkt) Beendet Programmfunktion "Absteckung" x Nachdem die erforderlichen 4 Datenzeilen zum TC605/ TC805/TC905/L übertragen wurden, wechselt die Anzeige automatisch und zeigt die Richtungsdifferenz zum abzusteckenden Punkt an. Nach der Distanzmessung (DIST) wird zusätzlich die horizontale Distanzdifferenz und die Höhendifferenz...
  • Seite 113 (ca. 2 Sekunden), um das Konfigurations-Menü zu aktivieren. ∨ KONFIG MENUE à 1.PPM/MM à à 2.KALIB 3.KONTRA> ∨*2.KALIB à à 1.V-INDEX à 2.Hz-KOLLIM Die gemessenen Winkel werden mit umgekehrtem Vorzeichen das angezeigten Instrumentenfehlers korrigiert. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 114 Vor der Bestimmung des Höhenindexfehlers, das Instrument mit der elektronischen Libelle genau horizontieren. Einen gut anzielbaren Punkt in ca. 100 m Entfernung wählen, der nicht mehr als ± 5° von der Horizontallinie abweicht. 1. Schritt > 100m +/-5° TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 115 -1°53'52 > Setze Wert? < Den neu berechneten Wert übernehmen und Rücksprung ins einfache Messprogramm. Den bisherigen Wert beibehalten und zurück ins Menü KALIB. So kann das Menu jederzeit verlassen werden, ohne die gemachten Korrekturen zu speichern. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 116 Wert > 54' Werte grösser als 54' (1 gon) sind nicht zulässig und die obenstehende Fehlermeldung wird angezeigt. Löschen der Fehlermeldung und zurück ins Menü KALIB. Mit der Bestimmung des Höhenindexfehlers wird automatisch die elektronische Libelle justiert. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 117 ◊ KONFIG MENUE à 1.PPM/MM à à 2.KALIB 3.KONTRA> ∨*2.KALIB à 1.V-INDEX à à 2.Hz-KOLLIM *2.Hz-KOLLIM 0°00'00 Cneu : ---- >Mess Hz-Koll < >Punkt anzielen< > Andere Lage < Lage wechseln, Punkt erneut anzielen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 118 Die Verbindungen von Metall und Holz müssen immer fest sein. - Inbusschrauben (2) mässig anziehen. - Gelenke am Stativkopf (1) so anziehen, dass die gespreizte Stellung der Stativbeine auch nach dem Abheben vom Boden gerade noch erhalten bleibt. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 119 Kreuzloch- schrauben mit dem Justierstift. Drehung der Justierschrauben: • nach links: die Libellenblase läuft zur Schraube hin • nach rechts: die Libellenblase läuft von ihr weg. Nach der Justierung darf keine Schraube lose sein. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 120 Stehachse zu einem Zentrierfehler führt. Prüfung mit Schnurlot: Instrument mit Schnurlot auf dem Stativ aufstellen und horizontieren. Den Lotungspunkt am Boden markieren. Nach Entfernen des Schnurlotes muss das Fadenkreuz des optischen Lotes im markierten Bodenpunkt liegen. Erreichbare Genauigkeit ca. 1mm. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 121 Falls die drei Punkte nicht zusammenfallen, justiert man das Fadenkreuz des Dreifusses auf den Schwerpunkt des Dreiecks. 120° 120° Justierung: Durch kombiniertes Drehen der zwei Schrauben mit dem Schraubenzieher das Fadenkreuz schrittweise auf den markierten Bodenpunkt einstellen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 122 Eine Justierung des Laser-Lotes ist unter normalen Einsatzverhältnissen nicht notwendig. Sollte aufgrund äusserer Einwirkungen eine Justierung trotzdem einmal notwendig werden, muss diese durch eine Leica Ser- vice-Werkstatt vorgenommen werden. Prüfen durch 360°-Drehung des Instruments: 1. Instrument auf dem Stativ aufstellen und horizontieren.
  • Seite 123 Oberfläche variieren. Bei einer Distanz von 1.5 m ist durchschnittlich mit einem Durchmesser von 2.5 mm zu rechnen. Der maximale Rotationsdurchmesser des Laserpunkt- zentrums sollte bei einer Distanz von 1.5 m den Wert von 1 mm nicht überschreiten. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 124 Transport: Für den Transport oder Versand immer die Leica- Originalverpackung (Transportbehälter und Versand- karton) benutzen. Achten Sie beim Transport Ihrer Ausrüstung im Feld immer darauf, dass Sie - entweder das Instrument im Transportbehälter transportieren, - oder das Stativ mit aufgesetztem Instrument auf- recht zwischen den Stativbeinen über der Schulter...
  • Seite 125 Schaumeinlage und Zubehör abtrocknen (Bei höchstens 40 °C/ 108°F) und reinigen. Ausrüstung erst wieder einpacken, wenn sie völlig trocken ist. Kontrollieren Sie nach längerer Lagerung, Transport Ihrer Ausrüstung vor Gebrauch die in dieser Gebrauchs- anweisung angegebenen Feldjustierparameter. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 126 Adapterkabel notwendig. Schnelladegerät GKL23: Eine Schnelladung mit dem GKL23 ist nur bei den neuen Leica NiCd-Batterien mit 5-poligem Ladestecker möglich. Eine Schnellladung dauert je nach Kapazität und Entladezustand der Batterie 1 bis 5 Stunden. Über ein Adapterkabel können auch die bisherigen Leica-Batterien mit 2-poligem Ladestecker mit dem GKL23 geladen werden (Ladezeit 14 Stunden).
  • Seite 127 Batterie anschliessen. Die rote Batterieladekontroll- lampe leuchtet auf. Bei Nichtbrennen der Kontrollampe wird die Batterie nicht aufgeladen, d.h. die Verbindung zur Batterie oder die Batteriesicherung ist defekt oder beim GKL12 wurde der Timer nicht gestartet bzw. er ist bereits abgelaufen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 128 Diese Hinweise sollen TC605/TC805/TC905/L Betrei- ber und Benutzer in die Lage versetzen, allfällige Gebrauchsgefahren rechtzeitig zu erkennen, d.h. möglichst im voraus zu vermeiden. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen. Bestimmungsgemässe Verwendung Die bestimmungsgemässe Verwendung der elektroni-...
  • Seite 129 Entstehung von Sachschaden bei sachwidriger Verwen- dung. Der Betreiber informiert den Benutzer über Gebrauchs- gefahren der Ausrüstung und schützende Gegenmass- nahmen. Der elektronische Tachymeter TC605/TC805/ TC905/L darf erst dann in Betrieb genommen werden, wenn der Benutzer instruiert ist. Umwelt: Einsatz in dauernd für Menschen bewohnbarer Atmo- sphäre geeignet, nicht einsetzbar in agressiver Atmo-...
  • Seite 130 Hersteller von Fremdzubehör für die elektronischen Tachymeter TC605/TC805/TC905/L sind verantwort- lich für die Entwicklung, Umsetzung und Kommunikati- on von Sicherheitskonzepten für ihre Produkte und deren Wirkung in Kombination mit dem Leica Produkt. Verantwortungsbereich des Betreibers: WARNUNG: Der Betreiber ist verantwortlich für die bestimmungs- gemässe Verwendung der Ausrüstung, den Einsatz...
  • Seite 131 Wenn Sie das Ladegerät öffnen, können Sie durch folgende Auslöser einen elektrischen Schlag erleiden: - Berühren von stromführenden Teilen - Betrieb nach sachwidrigem Reparaturversuch Gegenmassnahmen: Das Ladegerät nicht öffnen. Lassen Sie es nur vom autorisierten Leica Servicetechniker reparieren. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 132 Arbeiten die für diese Anlagen zuständi- gen Stellen oder Behörden zu benachrichtigen und deren Anweisungen zu befolgen. WARNUNG: Bei Vermessungsarbeiten während Gewittern besteht die Gefahr eines Blitzeinschlages. Gegenmassnahmen: Führen Sie während Gewittern keine Vermessungs- arbeiten durch. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 133 Benutzer über siese mögliche Gefahrenquelle. WARNUNG: Ungenügende Absicherung bzw. Markierung Ihres Messstandortes kann zu gefährlichen Situationen im Strassenverkehr, Baustellen, Industrieanlagen, ... führen. Gegenmassnahmen: Achten Sie immer auf ausreichende Absicherung Ihres Messtandortes. Beachten Sie die länderspezifischen gesetzlichen Unfallverhütungsvorschriften und Strassen- verkehrsverordnungen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 134 Beim Versand bzw. bei der Entsorgung von geladenen Batterien kann bei unsachgemässen, mechanischen Einwirkungen auf die Batterie Brandgefahr entstehen. Gegenmassnahmen: Versenden bzw. entsorgen Sie Ihre Ausrüstung nur mit entladenen Batterien (Instrument im Tracking-Mode betreiben, bis Batterien entladen sind, oder mit dem Ladegerät GKL23 entladen). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 135 - Beim Austritt von Siliconöl aus dem Kompensator kann es zu Beschädigungen von optischen und elektronischen Baugruppen kommen. Gegenmassnahmen: Entsorgen Sie die Ausrüstung sachgemäss. Befolgen Sie die länderspezifischen Entsorgungsvorschriften. Schützen Sie die Ausrüstung jederzeit vor dem Zugriff unberechtigter Personen. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 136 - EN 60825-1 : 1994 "Sicherheit von Laser- einrichtungen". Laserklasse 1 Produkte sind solche, die unter vernünfti- gerweise, vorhersehbaren Bedingungen und bei bestimmungsgemässer Verwendung und Instandhaltung sicher und für die Augen ungefährlich sind. TC605/L Strahldivergenz: 2.5 mrad Impulsdauer: 10 ns Max. Ausgangsleistung: 100 µW peak...
  • Seite 137 TC805/TC905/L Strahldivergenz: 2.02 mrad Impulsdauer: 10 ns Max. Ausgangsleistung: 360 µW peak Messunsicherheit: ± 5% Austretender Infrarot-Strahl (unsichtbar) © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 138 LED Klasse 1 Produkte sind solche, die unter vernünfti- gerweise, vorhersehbaren Bedingungen und bei bestimmungsgemässer Verwendung und Instandhaltung sicher und für die Augen ungefährlich sind. VORSICHT: Die Zieleinweishilfe-Option innerhalb des spezifizierten Einsatzbereiches verwenden (bei Entfernungen von mehr als 5 Meter (16 ft) vom Fernrhohr). TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 139 Strahldivergenz 2.4 ° 2.4 ° Impulsdauer 2 x 35 ms 35 ms Max. Ausgangsleistung 0.55 mW 1.2 mW Messunsicherheit ± 5 % ± 5 % 1 Strahlaustrittsöffnung für blinkende, rote LED 2 Strahlaustrittsöffnung für blinkende, gelbe LED © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 140 Personen. Der Schutz des Auges wird üblicherweise durch Abwendungsreaktionen einschliesslich des Lidschlussreflexes bewirkt. WARNUNG: Direkter Blick in den Strahl mit optischen Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann gefährlich sein. Gegenmassnahmen: Mit optischen Hilfsmitteln nicht in den Strahl blicken. TC605/TC805/TC905/L-1.1.0de © Leica...

  • Seite 141: Beschilderung Gemäss

    M ax. em i t t ed Pow er : 0. 95m W c. w . Em i t t ed W avel enght : 620- 690nm St andar d appl i ed EN60825- 1 : 1994- 07 I EC825- 1 : 1993- 11 1/4s © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 142 Beschilderung gemäss FDA 21CFR LASER RADIATION - DO NOT STARE INTO BEAM 620-690nm/0.95mW max. CLASS II LASER PRODUCT AVOID EXPOSURE Laser radiation is emitted from this aperture TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 143 0.16 x 0.6 mrad 0.16 x 0.6 mrad Impulsdauer: c.w. c.w. Max. Ausgangsleistung: 0.95 mW 0.95 mW Messunsicherheit: ± 5% ± 5% Austretender Laserstrahl (sichtbar) Laserstrahl (sichtbar) VORSICHT: Lassen Sie die Produkte nur von einer von Leica autorisierten Servicewerkstätte reparieren. © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 144 (z.B. Feldcomputer, PC, Funkgeräte, diverse Kabel, externe Batterien, ...). Gegenmassnahmen: Verwenden Sie nur die von Leica empfohlene Ausrü- stung oder Zubehör. Sie erfüllen in Kombination mit den elektronischen Tachymetern die strengen Anforde- rungen der einschlägigen Richtlinien und Normen.
  • Seite 145 Störungen durch elektromagnetische Strahlung. Obwohl die elektronischen Tachymeter die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica die Möglichkeit nicht ganz ausschliessen, dass sehr intensive elektromagnetische Strahlung die elektronischen Tachymeter stört; z.B. die Strahlung in unmittelbarer Nähe von Rundfunksendern, Funksprechgeräten, Diesel-Generatoren usw.
  • Seite 146 An dieser Stelle befindet sich in der englischen Version dieser Gebrauchsanweisung das "FCC statement", das nur für die U.S.A. notwendig ist. Um in allen Sprachen ein einheitliches Gesamtbild des Maunals zu erhalten, ist in allen anderen Versionen diese Seite frei. TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 147 > 54' ( > 1 gon) Winkel Fehler Messfehler im Winkelab- Service griff System error Systemfehler im Kompen- Bei wiederholtem Auftre- sator ten Service benachrichti- EDM Signal Kein , zu schwaches oder Anzielung überprüfen, gestörtes EDM-Signal oder Strecke zu lang © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 148 Libelle automatisch justiert wird. Unguelt. Daten Falsche Daten für die -Taste drücken. Übertragung zum TC605/ TC805/TC905/L Aussh. Grenzw. Für die Bestimmung des Zielpunkt in den zulässi- Index- oder Kollimations- gen Bereich legen fehlers ist der V-Winkel mehr als ±6°...
  • Seite 149 Distanzmessung Reichweite TC605/L TC805/L TC905/L [m] (ft) Atmosphärische 1 Prisma/ 1 Prisma/ 1 Prisma/ Bedingungen 3 Prismen 3 Prismen 3 Prismen 800 (2600) 1200 (3900) 1200 (3900) ungünstig 1) 1000 (3300) 1500 (4900) 1500 (4900) 1100 (3600) 2500 (8200) 2500 (8200)
  • Seite 150 Arbeitsbereich: ±5´(±0.1 gon) Genauigkeit: ±2" (±0.6 mgon) Anzeige : Flüssigkeitsanzeige 4 Zeilen mit je 16 Zeichen Tastatur : TC605/L: 1 Tastatur, alphanume- risch TC805/TC905/L: 2 Tastaturen, alphanumerisch EGL1 (Option) : Arbeitsbereich: 150m (500 ft) Divergenz: 12m (40ft) bei 100m (330ft) TC605/TC805/TC905/L-1.1.0de...
  • Seite 151 4000 Punkte mit Koordinaten Externe Schnittstelle : RS232 Abmessungen Höhe, Länge, Breite : TC605/L: 344 x 175 x 194 TC805/L: 344 x 204 x 194 TC905/L: 344 x 204 x 194 Instrumentengewicht (inkl. Batterie) : TC605/L: 4.3 kg (9.5 lbs) TC805/L: 5.6 kg (12.3 lbs)
  • Seite 152 Batterien batterie batterie batterie GEB77 GEB70 GEB71 Spannung/Kapazität 12V / 0.6A 12V / 2.0A 12V / 7.0A Anzahl Messungen mit Distanz TC605/L 1400 5000 TC805/TC905/L 2000 7000 Betriebsdauer [h] (EDMmode FEIN) - nur Winkelmessung - Winkel und Distanz Ladezeit [h]...
  • Seite 153 Atmosphärische Korrektur in ppm mit °C, mb, H (Meter) bei 60% relativer Luftfeuchtigkeit © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 154 Atmosphärische Korrektur in ppm mit °F, inch Hg, H (Feet) bei 60% relativer Luftfeuchtigkeit TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 155 153, 154 Aufstellen Auftrag und Benutzer Auspacken AUTaus Automat. Korrekturen Azimut Batterie Batterie laden Batteriekapazität Bedienungsphilosophie BEEP Befehlsstruktur 111, 112 BEP90° Beschlagene Prismen Bestimmung Instrumentenfehler Bestimmungsgemässe Verwendung Code-Eingabe 34, 77 Codeinformationen Codelisten Codes Codes registrieren Codierung Cursor © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 156 EDM Signal EGL1 85, 150 EINGABE Eingabe der Punktnummer Eingabe von Koordinaten Eingabetasten 19, 21 EINHEITEN Einheiten für die Distanzmessung Einheiten für die Winkelmessung Einleitung Einsatzgrenzen Einschubatterie Einstellungen Elektromagnetische Verträglichkeit Elektronische Libelle 17, 114 Externe Batterie Exzentrische Anwendung TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 157 Fehler Fernrohr Fixtasten Flächenberechnung Flaeche FORMAT Freie Stationierung Funktionstasten Gebrauchsgefahren Geräteparameter Grundstück-Grenzlinie GSI-Format Höhendifferenz 27, 54 Höhenindexfehler Höhenoffset Höhenwinkel Horizontaldistanz Horizontalkreisorientierung Horizontalwinkel Horizontierung 72, 73 Hz-Kollimation Hz-Richtung HZkoll Hzkomp Interne Speicherung Interner Speicher 43, 95 Justieren © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 158 Konfiguration Koordinaten Koordinaten-Eingabe Ladegeräte 126, 127 Laden der Batterien Lagerung Laser-Lot 16, 122, 140, 150 Laserklassifizierung Leica GSI-Formate Leica Instruments On-Line Libellenempfindlichkeit Löschen 82, 83 Luftfeuchtigkeit 153, 154 Manuelle Punkteingabe MASK Menübaum (Hauptmenü) Menübaum (Konfiguration) Menübaum (Programme) Messen und Registrieren...
  • Seite 159 RS232 RS232-Schnittstelle 31, 94 RUNDEN Sachwidrige Verwendung Schnelladegerät Schnelle Messung Schnurgerüst Schrägdistanz SETZE HZ Setze Job Setze Stat Setzen der Displaymasken Sicherheitshinweise Spannmass Speich 43, 45, 55 Standpunktkoordinaten setzen Stationskoordinaten setzen Stativ Steuertasten 19, 21 Stromversorgung Suchen © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 160 Tast. 45, 53, 55 Tastatur 19, 150 TCTOOLS Technische Daten Temperaturbereich Temperaturgrenzwerte Tracking-Modus Trackingfunktion Transport V-Winkel Verantwortungsbereiche Verschiebung Vertikalwinkel 27, 98 Verwendungszweck Wildcard 38, 79 Wildcard-Suche WINKEL Winkel Winkelmessung Zieleinweishilfe 85, 138 Ziellinienfehler Zielpunkte TC605/TC805/TC905/L-1.1.0de © Leica...
  • Seite 161 © Leica TC605/TC805/TC905/L-1.1.0de...
  • Seite 162 664958-1.1.0de Gedruckt in der Schweiz - Copyright Leica AG, Heerbrugg, Schweiz 1997 Übersetzung der Urfassung (664958-1.1.0en) TC605/TC805/TC905/L-1.1.0de © Leica...
