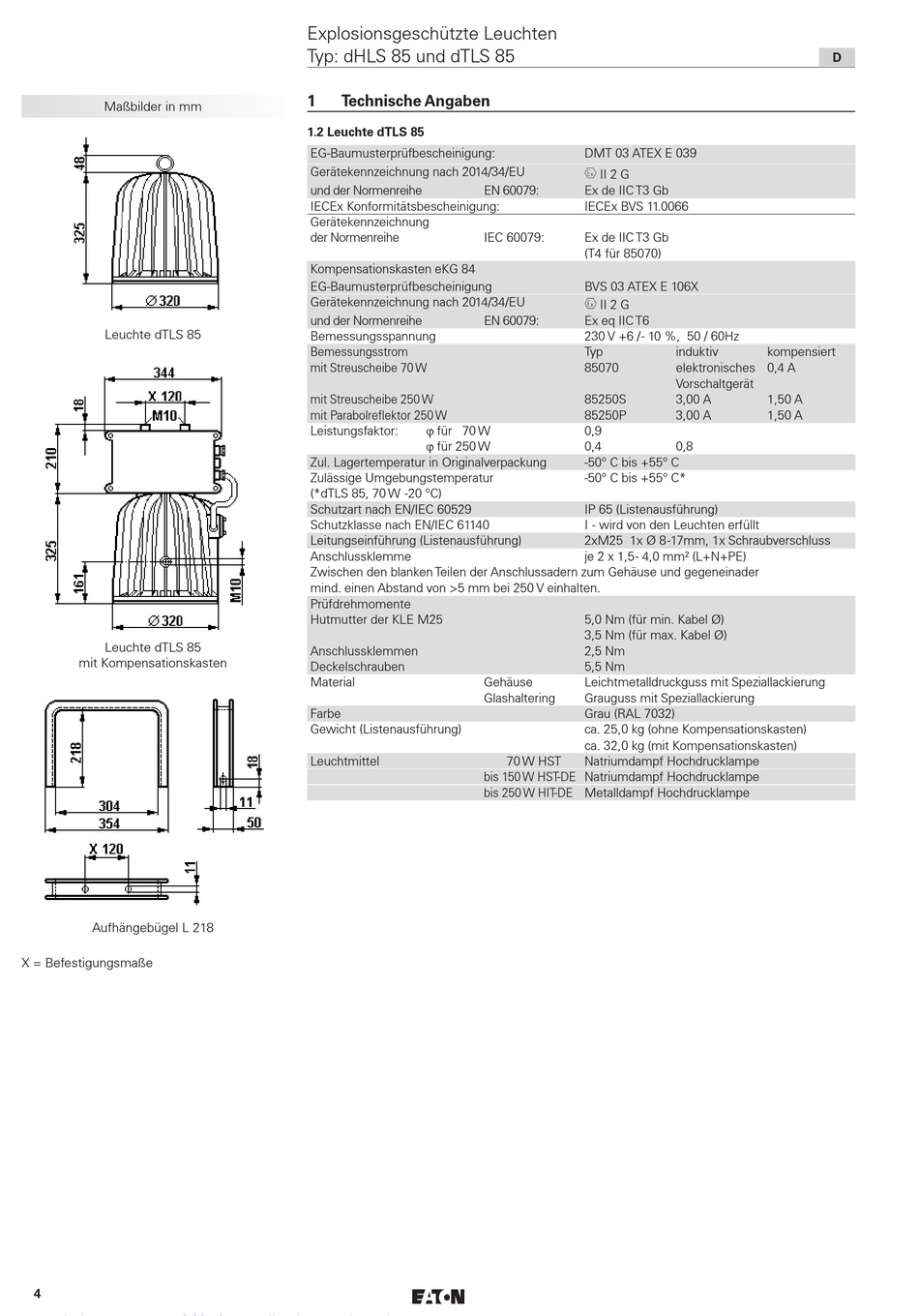

Maßbilder in mm

Leuchte dTLS 85

Leuchte dTLS 85
mit Kompensationskasten
Aufhängebügel L 218
X = Befestigungsmaße
4
Explosionsgeschützte Leuchten
Typ: dHLS 85 und dTLS 85
1 Technische Angaben
1.2 Leuchte dTLS 85
EG-Baumusterprüfbescheinigung:
Gerätekennzeichnung nach 2014/34/EU
und der Normenreihe
IECEx Konformitätsbescheinigung:
Gerätekennzeichnung
der Normenreihe
Kompensationskasten eKG 84
EG-Baumusterprüfbescheinigung
Gerätekennzeichnung nach 2014/34/EU
und der Normenreihe
Bemessungsspannung
Bemessungsstrom
mit Streuscheibe 70 W
mit Streuscheibe 250 W
mit Parabolreflektor 250 W
Leistungsfaktor: ϕ für 70 W
ϕ für 250 W
Zul. Lagertemperatur in Originalverpackung
Zulässige Umgebungstemperatur
(*dTLS 85, 70 W -20 °C)
Schutzart nach EN/IEC 60529
Schutzklasse nach EN/IEC 61140
Leitungseinführung (Listenausführung)
Anschlussklemme
Zwischen den blanken Teilen der Anschlussadern zum Gehäuse und gegeneinader
mind. einen Abstand von >5 mm bei 250 V einhalten.
Prüfdrehmomente
Hutmutter der KLE M25
Anschlussklemmen
Deckelschrauben
Material
Farbe
Gewicht (Listenausführung)
Leuchtmittel
DMT 03 ATEX E 039
II 2 G
EN 60079: Ex de IIC T3 Gb
IECEx BVS 11.0066
IEC 60079: Ex de IIC T3 Gb
(T4 für 85070)
BVS 03 ATEX E 106X
II 2 G
EN 60079: Ex eq IIC T6
230 V +6 / - 10 %, 50 / 60Hz
Typ
85070
85250S
85250P
0,9
0,4
-50° C bis +55° C
-50° C bis +55° C*
IP 65 (Listenausführung)
I - wird von den Leuchten erfüllt
2xM25 1x Ø 8 -17mm, 1x Schraubverschluss
je 2 x 1,5 - 4,0 mm² (L+N+PE)
5,0 Nm (für min. Kabel Ø)
3,5 Nm (für max. Kabel Ø)
2,5 Nm
5,5 Nm
Gehäuse Leichtmetalldruckguss mit Speziallackierung
Glashaltering Grauguss mit Speziallackierung
Grau (RAL 7032)
ca. 25,0 kg (ohne Kompensationskasten)
ca. 32,0 kg (mit Kompensationskasten)
70 W HST Natriumdampf Hochdrucklampe
bis 150 W HST-DE Natriumdampf Hochdrucklampe
bis 250 W HIT-DE Metalldampf Hochdrucklampe
D
induktiv kompensiert
elektronisches 0,4 A
Vorschaltgerät
3,00 A 1,50 A
3,00 A 1,50 A
0,8
