Thermo50_02_de_d.fm Seite 11 Dienstag, 27. Mai 2003 11:53 11
Thermo 50
Die Brennstoffentnahme muss aus dem Kraftstoffbehälter oder separa-
tem Tank erfolgen (siehe Bild 8, 9 und 10). Mit dieser separaten Brenn-
stoffentnahme wird eine Druckbeeinflussung ausgeschlossen.
Tankentnehmer
Tankarmatur

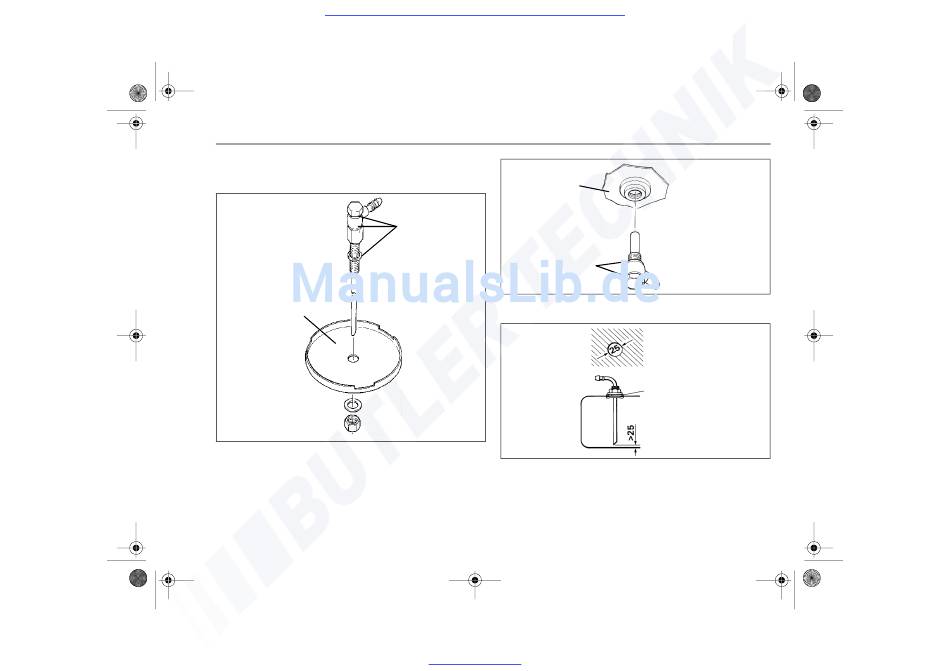

Bild 8: Brennstoffentnahme aus dem Kunststofftank
(Entnahme über Tankarmatur)
HINWEIS:
Schnittstelle am Tankentnehmer nach dem Absägen entgraten und
Metallspäne entfernen.
Kunststofftank
Dichtring
Dichtring
Bild 9: Brennstoffentnahme aus dem Kunststofftank
(Entnahme über Tankablassschraube)
Lochbild
Bild 10: Webasto-Tankentnehmer
HINWEIS zu Bild 10:
Armatur muss aus Blech gefertigt sein!
www.butlertechnik.com
Brennstoffversorgung
Tankentnehmer nur bei
Brennstoffbehälter aus Metall
verwenden
11
