Webasto Thermo 50 Einbauanweisungen Seite 11

Visit www.butlertechnik.com for more technical information and downloads.
Thermo50_02_de_d.fm Seite 8 Dienstag, 27. Mai 2003 11:53 11
Einbaubeispiele
1 Kühler
2 Kühlwasserthermostat
3 Wasserpumpe (des Fahrzeug-Motors)
4 Fahrzeug-Motor mit serienmäßiger
Ausstattung
5 Wasserheizgerät
6 Batterie
7 Sicherungshalter

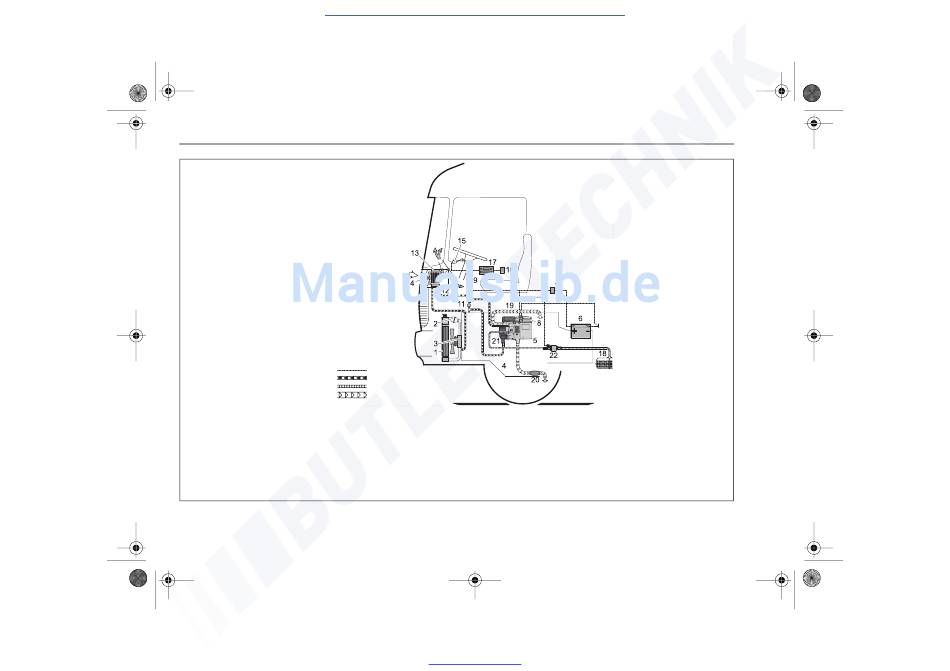

Bild 5: Einbaubeispiel für Heizgerät Thermo 50: Bypass-Einbindung mit Rückschlagventil
8
Kabelbaum
Wasserkreislauf
Brennstoffleitung
Abgasleitung
8 Steuergerät (im Heizgerät)
9 Relais (für Fahrzeuggebläse)
10 Thermostat
11 Rückschlagventil ohne Leckbohrung
12 Regulierventil der Fahrzeugheizung
13 Wärmetauscher Fahrzeugheizung
14 Gebläse der Fahrzeugheizung
15 Schalter für Gebläse der Fahrzeugheizung
www.butlertechnik.com
Thermo 50
16 Sicherungsleiste im Fahrzeug
17 Vorwahluhr
18 Brennstoffentnahme
19 Ansaugschalldämpfer,
Brennluftansaugleitung
20 Abgas-Schalldämpfer
21 Umwälzpumpe
22 Brennstoffdosierpumpe
