Wasser-Heizgerät
Zusatzheizung Thermo Top C
5
1
4
2

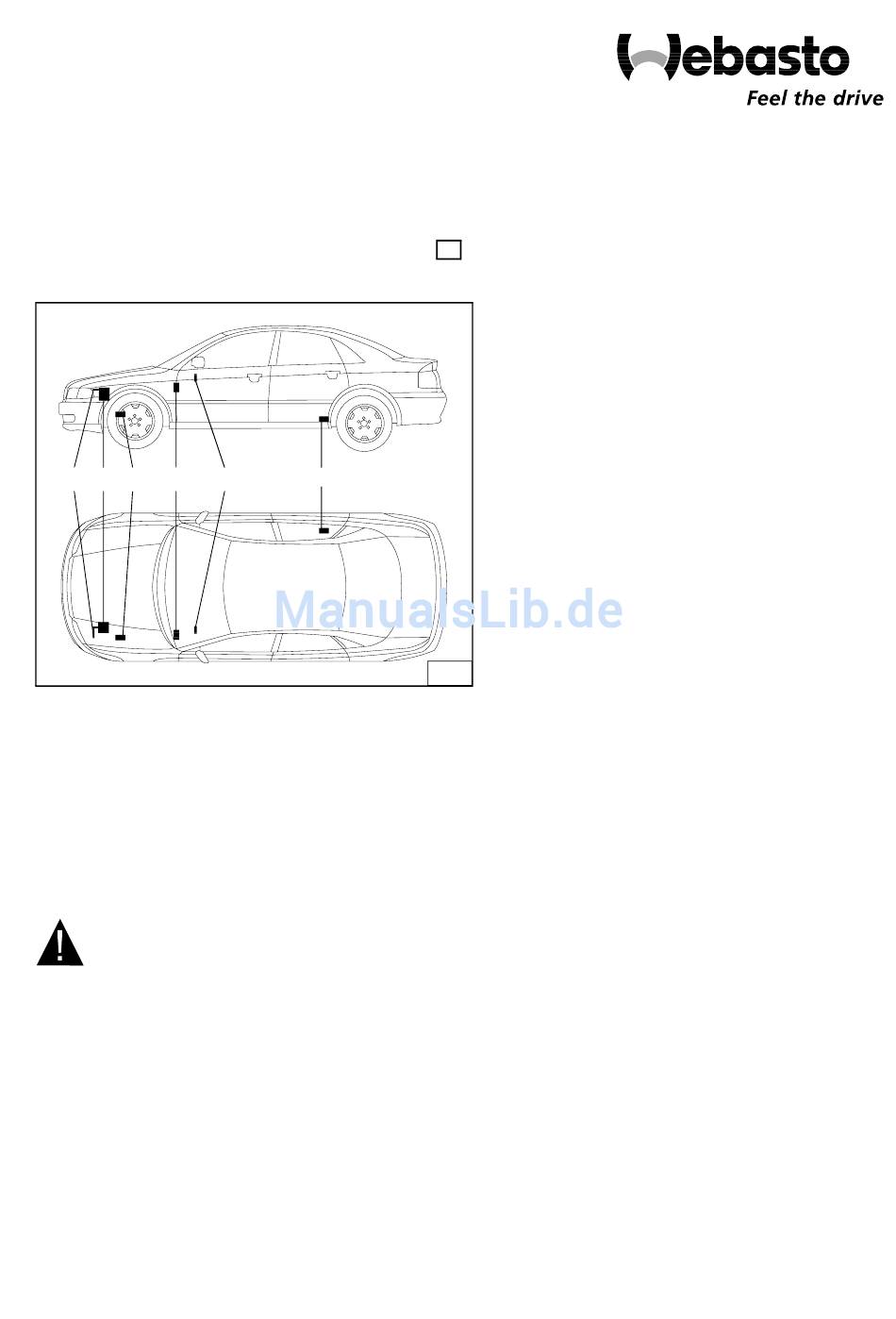

Legende zu Bild 1
1 Heizgerät Thermo Top Z/C - D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Brennluftansaugleitung
6 Dosierpumpe
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 024 83A
3
6
Schutzgebühr 10 Euro
e1
00 0003
Einbauanleitung
Audi A4
1,9l Diesel Pumpe-Düse
nur für Linkslenker
nicht bei Quattro
nicht bei Scheinwerferreinigungsanlage
Gültigkeit siehe Seite 2
1
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Audi A4
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 2: Inhaltsverzeichnis
Thermo Top C Audi A4 Inhaltsverzeichnis Audi A4 Vorwahluhr und Gültigkeit Option Sommer-/Winterschalter Einbaukit Brennstoffeinbindung Bedienelemente Abgasanlage bei Fahrzeug mit Vorwort Schaltgetriebe Abgasanlage bei Fahrzeug mit Spezialwerkzeug Allgemeine Hinweise Automatikgetriebe Vorarbeiten Brennluftansaugleitung 28 Einbauort und Einbaulage Abschließende Arbeiten Heizgerät vormontieren Heizgerät montieren... -
Seite 3: Einbaukit
Thermo Top C Einbaukit Menge Bezeichnung Bestell-Nr. Lieferumfang Thermo Top C - Diesel Audi 13 024 68A Kit Kraftstoff Audi A4 Thermo Top C - Diesel 13 025 80A Einbaukit Audi A4 1,9 Tdi 13 024 71A Bedienelemente Menge Bezeichnung Bestell-Nr. -
Seite 4: Vorarbeiten
Thermo Top C Audi A4 Vorarbeiten - Die nicht zutreffende Jahreszahl auf dem Duplikat- schild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen ACHTUNG: Batterie abklemmen um ein Auslösen des Airbags zu vermeiden! Innenraum - Rücksitz komplett ausbauen - Abdeckung der Zentralelektrik abbauen - Radio ausbauen - Bedienungs- und Anzeigeeinheit E 87 für Klimaan-... -
Seite 5: Fahrzeugaussenseite
Audi A4 Thermo Top C - Befestigungsschraube (1) für ABS-Halter entfernen - Distanzgummi (schwarz) gemäß Bild auf vorhande- nem Schlauch anbringen Fahrzeugaussenseite - Bei Fahrzeug mit Schaltgetriebe Unterfahrschutz abbauen - Hitzeblech über dem hinteren Abgasschalldämpfer lösen Einbauort und Einbaulage Das Heizgerät (1) wird im Motorraum in Fahrtrichtung... -
Seite 6: Heizgerät Vormontieren
Thermo Top C Audi A4 Heizgerät vormontieren Wasserschläuche vormontieren bei Abschnitt Fahrzeug mit Schaltgetriebe - Von dem im Lieferumfang enthaltenen Wasser- schlauch 2 Schlauchstücke wie dargestellt abtren- nen: 1 x 270 mm + 90° Bogen (1) Heizgerät-Wasserein- tritt Abschnitt 1 x 260 mm (2) Heizgerät-Wasseraustritt zum Fahr- zeugwärmetauscher... -
Seite 7: Wasserschläuche Vormontieren Bei Fahrzeug Mit Automatikgetriebe
Audi A4 Thermo Top C Wasserschläuche vormontieren bei Fahrzeug mit Automatikgetriebe - Von dem im Lieferumfang enthaltenen Wasser- Abschnitt schlauch 2 Schlauchstücke wie dargestellt abtren- nen: 1 x 160 mm + 90° Bogen (1) Heizgerät-Wasserein- tritt 1 x 260 mm (2) Heizgerät-Wasseraustritt zum Fahr- zeugwärmetauscher... -
Seite 8: Heizgerät Montieren
Thermo Top C Audi A4 Heizgerät montieren - Vormontiertes Heizgerät vorne mit Halter (2) zwi- schen Längsträger und ABS-Halter positionieren - Halterlasche mit Schraube M6x20 (1), Karosserie- scheibe und Federring lose an vorhandener Ein- schweißmutter montieren - Halter mit Schraube M6x50, je 1 Distanzscheibe... -
Seite 9: Wassereinbindung Bei Fahrzeug Mit Schaltgetriebe
Audi A4 Thermo Top C Wassereinbindung bei Fahrzeug mit Schaltgetriebe - Verbindungsrohr 20/20 (2) in Wasserschlauch (1) zum Fahrzeugwärmetauscher einsetzen und mit Schlauchschelle befestigen - Wasserschlauch (1) (zum Heizgerät-Wassereintritt) unter dem fahrzeugseitigen Kabelbaum (3) zum Motor-Wasseraustritt verlegen - Kupplung am Motor-Wasseraustritt montieren - Wasserschlauch (2) (vom Heizgerät-Wasseraus-... -
Seite 10: Wassereinbindung Bei Fahrzeug Mit Automatikgetriebe
Thermo Top C Audi A4 Wassereinbindung bei Fahrzeug mit Automatikgetriebe - Fahrzeugeigenen Wasserschlauch (1,2) vom Ab- gaskühler (Motoraustritt) zum Fahrzeugwärmetau- scher gemäß Bild trennen und Schlauchbogen (21/1) entfernen - Verbindungsrohre 20/20 in den getrennten Wasser- schlauch einsetzen und mit Schlauchschellen be- festigen Fahrzeugeigenes Schlauchstück... - Seite 11 Audi A4 Thermo Top C - Distanzgummi (2,3) wie dargestellt am fahrzeugsei- tigen Kabelbaum (1) positionieren ACHTUNG: Auf ausreichend Abstand der fahrzeugeigenen Was- serschläuche zum Dieselkatalysator achten! (Bild)
-
Seite 12: Kabelbäume Vormontieren
Thermo Top C Audi A4 Kabelbäume vormontieren Kabelbaum Heizgerät - Kabelbaum Heizgerät (2) trennen - Leitung rot 2,5mm aus Sicherungshalter 20A aus- krimpen - Masseleitung braun 2,5mm vom Massestützpunkt abziehen - Leitung blau zur Dosierpumpe trennen - Leitung schwarz 0,5mm... -
Seite 13: Kabelbaum Heizgerät Verlegen
Audi A4 Thermo Top C Kabelbaum Heizgerät verlegen - 2-poligen Stecker und 6-poligen Stecker des Kabel- baumes (1) auf das Steuergerät aufstecken HINWEIS: Die Zugentlastungen der Steckverbindungen müssen beim Kontaktieren deutlich hörbar einrasten! - Kabelbaum vom Heizgerät zum Wasserkasten ver-... -
Seite 14: Flachsicherungshalter Und Gebläserelais
Thermo Top C Audi A4 Flachsicherungshalter und Gebläserelais - Befestigungsplatte des Sicherungshalters (2) und Gebläserelais K3 (3) mit Senkkopfschraube M5x16, Karosseriescheibe und Bundmutter am Lochband (1) gemäß Bild befestigen - Sicherungshalter (1) auf Befestigungsplatte auf- stecken - Relaissockel (2) am Gebläserelais aufstecken - Steckergehäuse mit Schaumstoff umwickeln und... -
Seite 15: Kabelbaum Dosierpumpe Verlegen
Audi A4 Thermo Top C Kabelbaum Dosierpumpe verlegen - Kabelbaum für Dosierpumpe im linken Türschweller nach hinten und unter dem Rücksitz zur rechten Fahrzeugseite verlegen - Kabelbaum für Dosierpumpe durch vorhandene Ka- beltülle (1) nach unten führen Nur bei Fahrzeugen mit Innenraum- überwachung... -
Seite 16: Gebläseansteuerung
Thermo Top C Audi A4 Gebläseansteuerung - Sicherungsträger lösen - Leitung schwarz/blau 4mm ca. 50 mm nach der Fahrzeugsicherung 25 30A trennen - Flachstecker und Flachsteckhülsen ancrimpen, Steckergehäuse (1, 2) komplettieren - Leitung rot 2,5mm vom Gebläserelais K3/87a mit Leitung schwarz/blau zur Fahrzeugsicherung ver-... - Seite 17 Audi A4 Thermo Top C 10,0 sw/ge J 268 S225 F 25 J168 225a 2,5 rt sw/bi 1,0 gn/ws 1,0 gn/ws F 3 Webasto A11 C5 A5 2,5 rt 2,5 rt 1,0 gn/ws C11 C14 D9 D14 D15 D6 A4...
-
Seite 18: Audi A4
Thermo Top C Audi A4 Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (1) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr (41/1) an der ge-... -
Seite 19: Brennstoffeinbindung
Audi A4 Thermo Top C Brennstoffeinbindung ACHTUNG: Tankdeckel öffnen, Druck vom Tanksystem ablassen und Tankdeckel wieder schließen! Brennstoffleitungen so verlegen, dass sie gegen Steinschlag und Hitze geschützt sind! An scharfen Kanten Brennstoffleitungen mit Scheuer- schutz versehen! Brennstoffleitungen knickfrei verlegen! Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten siehe "Ein-... -
Seite 20: Brennstoffleitung Verlegen
Thermo Top C Audi A4 Brennstoffleitung verlegen - Von dem beiliegendem Schrumpfschlauch 12 Schlauchstücke je ca. 30 mm lang abschneiden und auf die Metall-Brennstoffleitung aufschieben HINWEIS: Schrumpfschläuche beim Einbau wie dargestellt auf Halter ausrichten und schrumpfen! Auf Abstand zur Karosserie und den anderen Leitun- gen achten! - Schlauchstück (3) mit Ohrschlauchschelle 10,3mm... - Seite 21 Audi A4 Thermo Top C - Metall-Brennstoffleitung gemäß Bild verlegen und in Fahrtrichtung links in vorhandenen 2-fach Halter einsetzen - Die nächsten sechs 2-fach Halter entfernen und durch 4-fach Halter ersetzen (Bild 50 und Bild 51) - Metall-Brennstoffleitung in 4-fach Halter nach vorne verlegen - Eine äußere Kralle an einem 4-fach Halter gemäß...
- Seite 22 Thermo Top C Audi A4 - Metall-Brennstoffleitung (2) wie dargestellt am Längsträger verlegen - Vorhandenen 2-fach Halter entfernen und durch den bearbeiteten 4-fach Halter (3) ersetzen - Einen demontierten 2-fach Halter (1) an vorhande- nem Stehbolzen am Längsträger befestigen - Metall-Brennstoffleitung in Halter einsetzen - Metall-Brennstoffleitung (1) in Schlauchstück (2)
- Seite 23 Audi A4 Thermo Top C - Rücklaufleitung mit Kupplung (4) am neuen Tankar- maturflansch montieren - Vorlaufleitung (2) am Tankarmaturflansch aufstek- ken und mit Ohrschlauchschelle 11,9mm befestigen - Steckkontakte (1) anstecken HINWEIS: Bei der Montage des Tankarmaturflanschs darauf achten, dass das Steigrohr (3) im Staugehäuse der...
-
Seite 24: Abgasanlage Bei Fahrzeug Mit Schaltgetriebe
Thermo Top C Audi A4 Abgasanlage bei Fahrzeug mit Abgasleitung Schaltgetriebe - Abgasleitung nach Skizze ablängen Endstück Abschnitt Heizgerät-Schalldämpfer - 2 Profilgummi (rot) (1,2) auf Abgasleitung 335 mm lang (3) aufschieben - Abgasleitung 335 mm lang (3) am Abgasaustritt des Heizgerätes aufstecken und mit Schlauchklemme... - Seite 25 Audi A4 Thermo Top C - Dämmstoff im Bereich der Abgasdurchführung wie dargestellt entfernen - Bohrung Ø 27mm (1) gemäß Bild in Abdekkung bohren - Abgasdurchführung (1) an Bohrung (63/1) anlegen und gemäß Bild 64 ausrichten - Lochbild übertragen und 3 Bohrungen Ø 6mm in Ab- deckung bohren - Abgasdurchführung (1) mit 3 Schrauben M5x20,...
-
Seite 26: Abgasanlage Bei Fahrzeug Mit Automatikgetriebe
Thermo Top C Audi A4 Abgasanlage bei Fahrzeug mit Abgasleitung Automatikgetriebe - Abgasleitung nach Skizze ablängen Heizgerät-Schalldämpfer Endstück - Profilgummi (rot) (68/2) auf Abgasleitung (67/1, 68/1) aufschieben - Abgasleitung 520 mm lang (1) am Abgasaustritt des Heizgerätes aufstecken und mit Schlauchklemme befestigen - Abgasleitung gemäß... - Seite 27 Audi A4 Thermo Top C - Winkel (3) leicht aufbiegen und mit vorhandener Blechmutter (1) gemäß Bild an vorhandenem Steh- bolzen befestigen - Abgasschalldämpfer (2) wie dargestellt mit Schrau- be M6x20 und Bundmutter am Winkel (3) befestigen - Abgasleitung (2) vom Heizgerät am Abgasschall- dämpfer (1) aufstecken und mit Schlauchklemme...
-
Seite 28: Brennluftansaugleitung
- Fahrzeugheizung bei eingeschalteter Zündung auf "DEF" und Gebläse auf II Balken einstellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 04/04 Druck: Steffen... - Seite 29 KRALLENKABELSCHUH DIN46225 20965A ROHRSCHELLE D24-26 242780 WINKEL 258679 FEDERSCHEIBE DIN137-B5-A3G 26264A MIKRO-TIMER-KONTAKT 277509 SENKSCHR.DIN965-M4X16-4. 8-A3G 31380B KRAFTSTOFFSCHLAUCH 31381B KRAFTSTOFFSCHLAUCH 31996A SCHLAUCHSCHELLE 8 387045 GUMMIRING 387177 BLECHMUTTER B4,2 PHRF 463949 CAILLAU-SCHELLE 10 47219A SCHEIBE DIN9021-A4,3-ST-A3G /0700 © Webasto Thermosysteme GmbH Germany...
