Wasser-Heizgerät
Zusatzheizung Thermo Top C
2

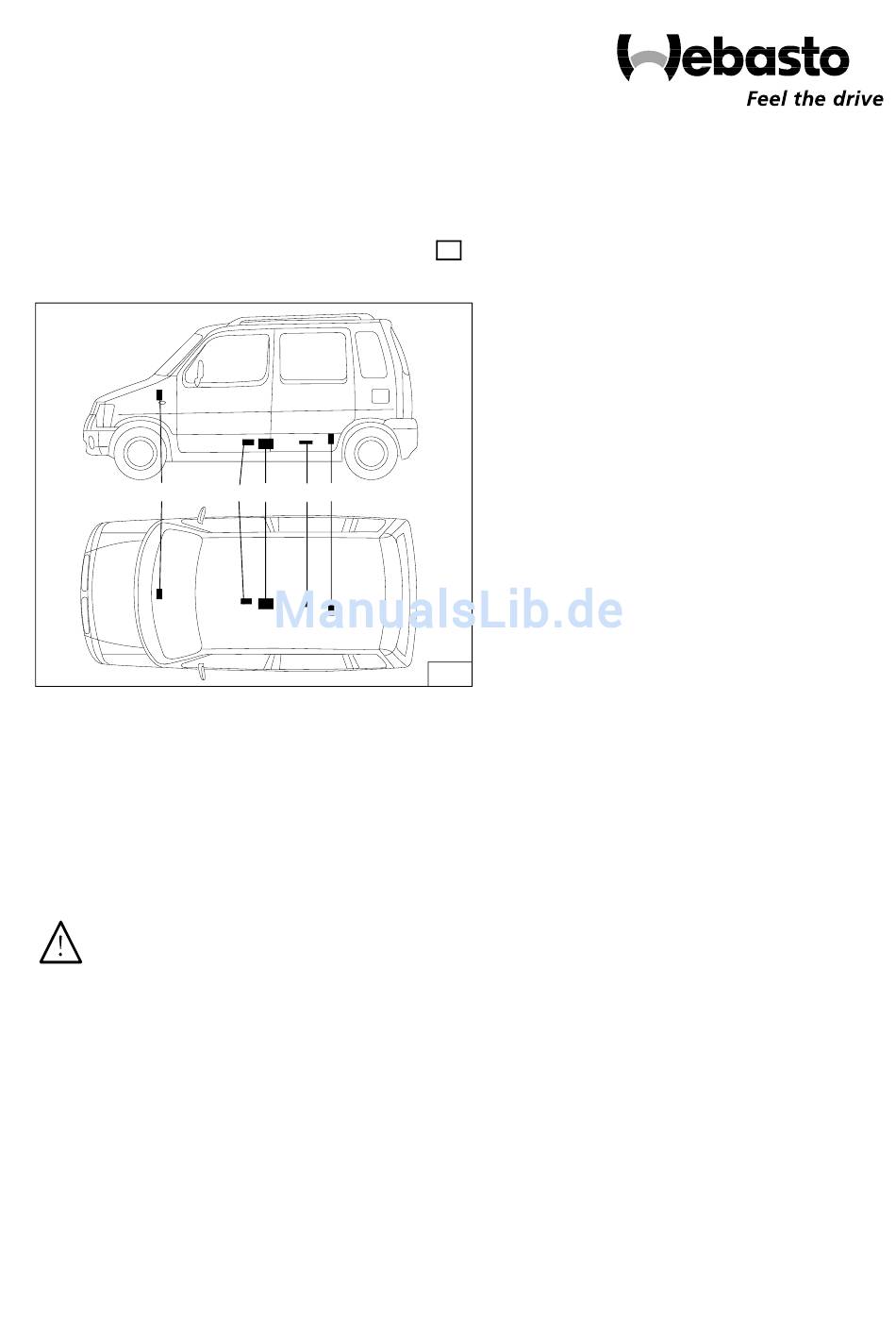

Legende zu Bild 1
1 Heizgerät Thermo Top C-D
2 Flachsicherungshalter, Gebläserelais
3 Abgasschalldämpfer
4 Dosierpumpe
5 Brennluftansaugleitung
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 085 15A
5
1
3
4
Schutzgebühr 10.- Euro
e1
00 0002
Einbauanleitung
Suzuki Ignis
Suzuki Wagon
1,3 DDiS
Diesel
nur für Linkslenker
Gültigkeit siehe Seite 2
1
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Einbauanleitung
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 2: Inhaltsverzeichnis
Ignis / Wagon Thermo Top C Inhaltsverzeichnis Einbauanleitung Suzuki Ignis Suzuki Wagon Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Gebläseansteuerung Vorwahluhr Einbau Heizgerät Abgasanlage Brennstoffeinbindung Einbindung in den Wasserkreislauf Wassereinbindung Abschließende Arbeiten Gültigkeit... -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und „Bedienungs- und Wartungsan- weisung“ Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Vorarbeiten
Ignis / Wagon Thermo Top C Vorarbeiten Allgemeine Vorarbeiten - Die nicht zutreffende Jahreszahl auf dem Duplikat- schild entfernen - Duplikatschild (Typschild) an gut sichtbarer Stelle anbringen Motorraum ACHTUNG: Batterie abklemmen! - Batterie ausbauen - Kühlerverschlußdeckel öffnen, Druck ablassen, Verschlußdeckel wieder schließen... -
Seite 5: Flachsicherungshalter Und Gebläserelais
Ignis / Wagon Thermo Top C Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Sicherungshal- ters (2) und des Gebläserelais (1) wie im Bild darge- stellt auf die Spritzwand übertragen - Bohrung für Sicherungshalter ø 2,5 mm bohren - Bohrung für Gebläserelais ø 4,0 mm bohren... -
Seite 6: Vorwahluhr
Ignis / Wagon Thermo Top C Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken! HINWEIS: Der dargestellte Einbauort der Vorwahluhr ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben - Zwei Bohrungen gemäß... -
Seite 7: Einbau Heizgerät
Ignis / Wagon Thermo Top C Einbau Heizgerät Einbauort vorbereiten - Halter (1) am Unterboden anlegen und Lochbild (2,3,4,5) übertragen - Vier Bohrungen Ø 9mm in Unterboden und Boden- blech komplett durchbohren 95mm - Vier Einnietmuttern M6 (1,2,3,4) einziehen - Vier Bohrungen vom Innenraum aus gegen Korrosi- on schützen und mit Dichtmasse abdichten... - Seite 8 Ignis / Wagon Thermo Top C - Abgasleitung (1) und Abgasleitungs-Endstück (2) Abgasleitung gemäß Bild ablängen - Von dem im Lieferumfang beiliegenden Wasser- schlauch zwei Schlauchstücke, wie im Bild darge- stellt, ablängen: 1 x 1060 mm + langer 90°-Bogen (1) (von Heizgerät-Wasseraustritt zu Wärmetauscher-...
-
Seite 9: Heizgerät Einbauen
Ignis / Wagon Thermo Top C HINWEIS: Zur Befestigung des Halters nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT ver- wenden! (Anzugsdrehmoment 10 Nm) - Heizgerät mit drei Ejotschrauben (1,2,3) am Halter befestigen (Anzugsdrehmoment 10Nm) - Brennluftleitung (6) gemäß Bild formen, Clip (5) auf Ansaugschalldämpfer (4) clipsen und Clip in Boh-... -
Seite 10: Abgasanlage
Ignis / Wagon Thermo Top C Abgasanlage ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Ab- stand zu Schläuchen und Leitungen achten! - Winkel (1) mit Schraube M6x20, Karosseriescheibe und Federring an vorhandenem Gewinde befesti- - Abgasschalldämpfer (3) mit Schraube M6x20 und Bundmutter am Winkel befestigen - Abgasleitung (4) auf Abgasschalldämpfer aufstek-... - Seite 11 Ignis / Wagon Thermo Top C Brennstoffentnahme ACHTUNG: Sicherheitsvorschriften beachten! Tankdeckelverschluß des Fahrzeugs öffnen, Tank be- lüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! - Beiliegenden Brennstoff-Formschlauch (1,2) ge- mäß Bild kürzen - Abgetrenntes Schlauchstück (1) entsorgen 45mm - Tankarmatur gemäß...
- Seite 12 Ignis / Wagon Thermo Top C - Kraftstoff-Rücklaufleitung (3,6) gemäß Bild trennen - Kraftstoff-Rücklaufleitung (6) um 20mm kürzen - Gekürzte Kraftstoff-Rücklaufleitung 20mm lang ent- sorgen - Brennstoffentnehmer (1) in Trennstelle einsetzen und mit Schlauchstücken (2,7) und Schlauchschel- len mit der Kraftstoff-Rücklaufleitung (3,6) verbin- - Mecanyl-Brennstoffleitung (4) mit Schlauchstück (5)
-
Seite 13: Einbindung In Den Wasserkreislauf
Ignis / Wagon Thermo Top C Einbindung in den Wasserkreislauf HINWEIS: Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... - Seite 14 Ignis / Wagon Thermo Top C - Wasserschlauch (2) vom Heizgerät-Wasseraustritt 1060mm lang auf Verbindungsrohr im fahrzeugei- genen Schlauchstück (1) zum Wärmetauscher- Wassereintritt aufstecken und mit Schlauchschelle befestigen - Wasserschlauch (1) mit Abstandhalter (2) an fahr- zeugeigenen Kraftstoffleitungen befestigen HINWEIS:...
- Seite 15 Ignis / Wagon Thermo Top C - Fahrzeugeigenen Wasserschlauch (1) vom Wärme- tauscher-Wasseraustritt zum Motor-Wassereintritt wieder einbauen - Wasserschlauch 870mm lang (1) auf Heizgerät- Wassereintritt (2) aufstecken und mit Schlauch- schelle befestigen - Fahrzeugeigene Spreizniet (1) der Spritzschutzbe- festigung entfernen - Vorhandene Bohrung auf Ø...
- Seite 16 Ignis / Wagon Thermo Top C - Beide Wasserschläuche (3,4) mit zwei gummierten Rohrschellen (1,5), zwei Schrauben M6x20 und Bundmuttern lose am Lochband (2) befestigen - Lochband (1) mit Schraube M6x20 (2), Karosserie- scheibe und Federring zusammen mit Spritzschutz lose an Einnietmutter befestigen - Wasserschläuche (1,4) mit Abstandhaltern (2,3) be-...
-
Seite 17: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-... - Seite 18 Ignis / Wagon Thermo Top C Frei für Notizen...
- Seite 19 Ignis / Wagon Thermo Top C Frei für Notizen...
- Seite 20 Ignis / Wagon Thermo Top C Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 09/03 Druck: Steffen...
