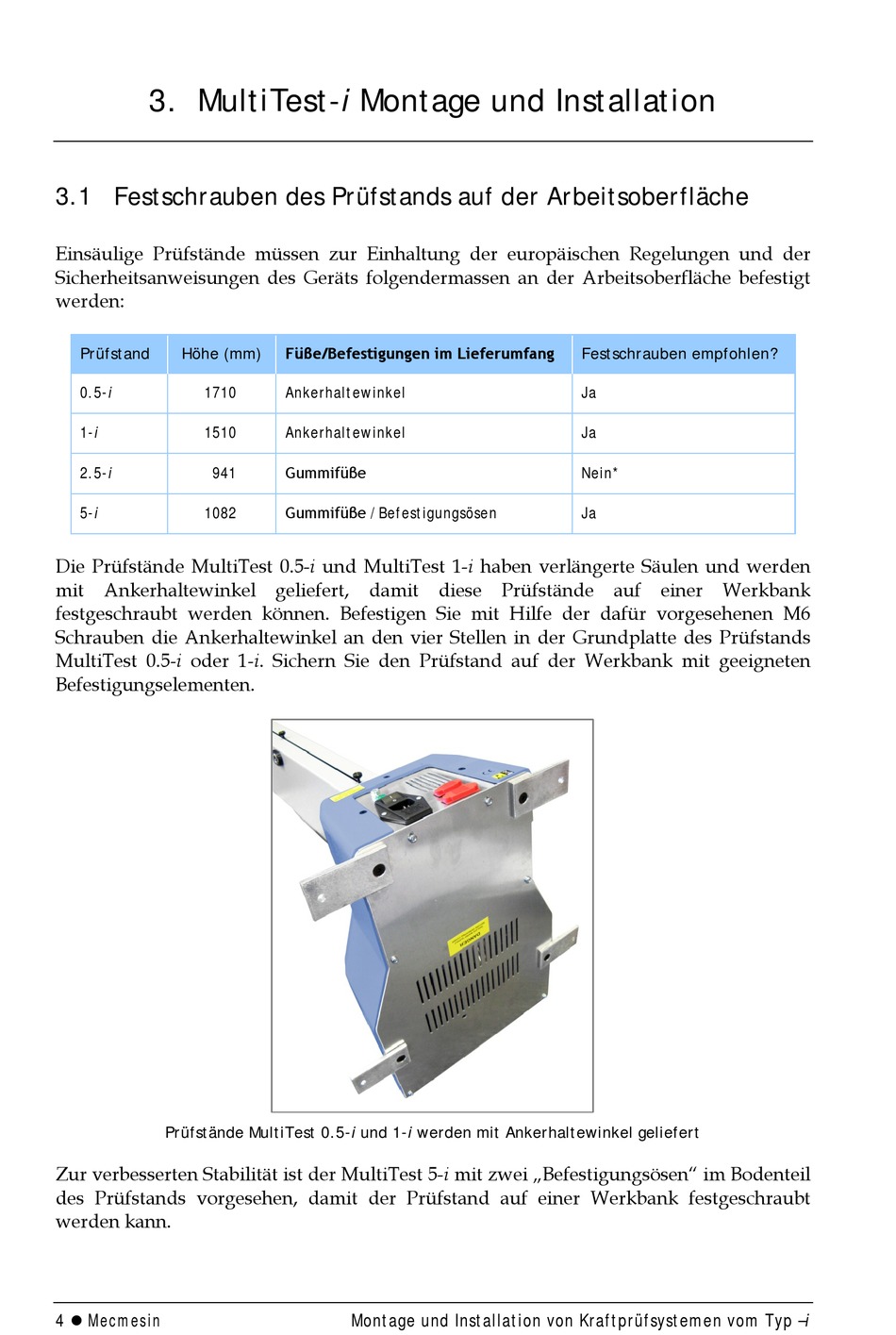

3. MultiTest-i Montage und Installation
3.1 Festschrauben des Prüfstands auf der Arbeitsoberfläche
Einsäulige Prüfstände müssen zur Einhaltung der europäischen Regelungen und der
Sicherheitsanweisungen des Geräts folgendermassen an der Arbeitsoberfläche befestigt
werden:
Prüfstand
Höhe (mm)
0.5-i
1710
1-i
1510
2.5-i
941
5-i
1082
Die Prüfstände MultiTest 0.5-i und MultiTest 1-i haben verlängerte Säulen und werden
mit Ankerhaltewinkel geliefert, damit diese Prüfstände auf einer Werkbank
festgeschraubt werden können. Befestigen Sie mit Hilfe der dafür vorgesehenen M6
Schrauben die Ankerhaltewinkel an den vier Stellen in der Grundplatte des Prüfstands
MultiTest 0.5-i oder 1-i. Sichern Sie den Prüfstand auf der Werkbank mit geeigneten
Befestigungselementen.
Prüfstände MultiTest 0.5-i und 1-i werden mit Ankerhaltewinkel geliefert
Zur verbesserten Stabilität ist der MultiTest 5-i mit zwei „Befestigungsösen" im Bodenteil
des Prüfstands vorgesehen, damit der Prüfstand auf einer Werkbank festgeschraubt
werden kann.
4 Mecmesin
Füβe/Befestigungen im Lieferumfang
Ankerhaltewinkel
Ankerhaltewinkel
Gummifüβe
Gummifüβe /Befestigungsösen
Montage und Installation von Kraftprüfsystemen vom Typ –i
