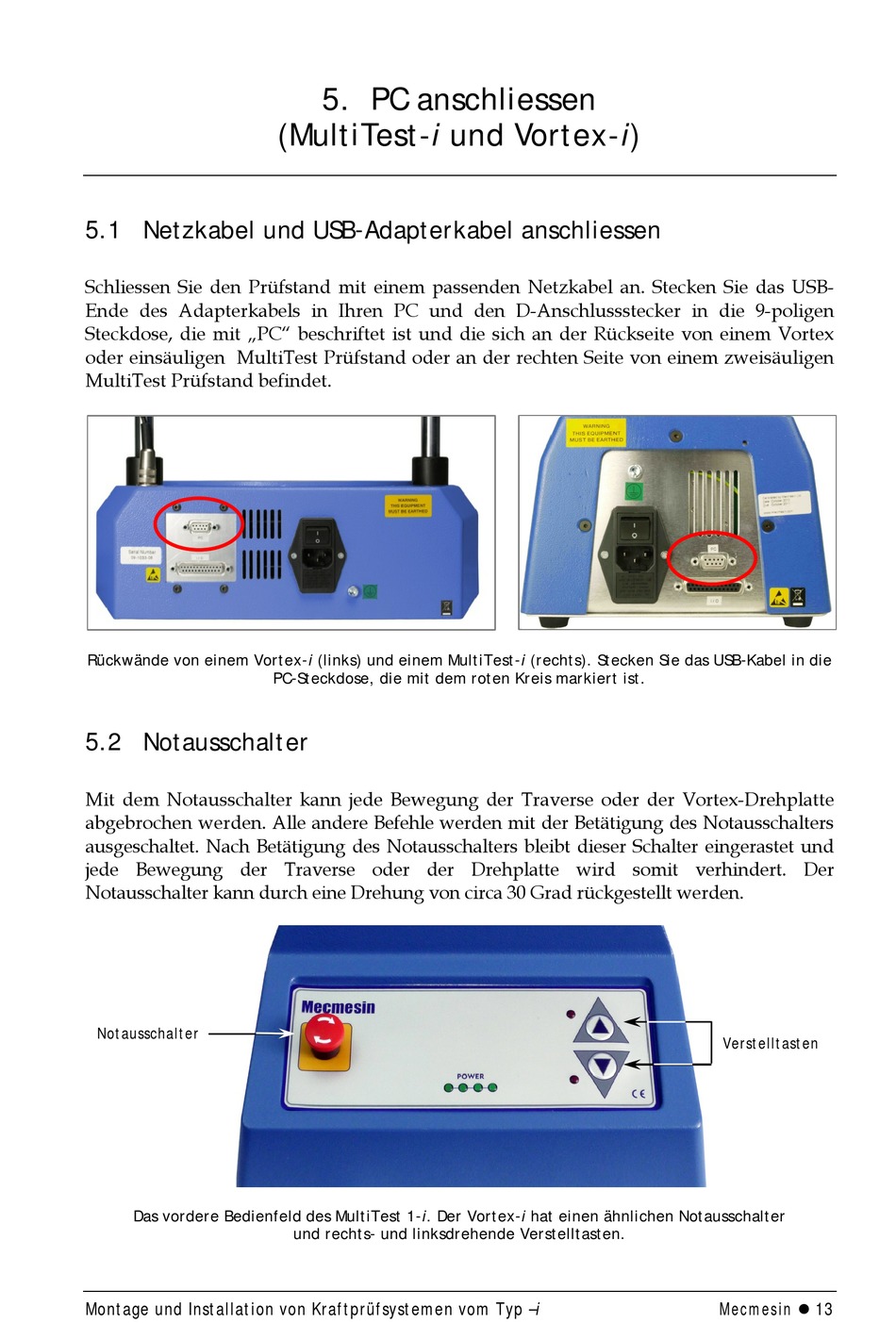

5. PC anschliessen
(MultiTest-i und Vortex-i)
5.1 Netzkabel und USB-Adapterkabel anschliessen
Schliessen Sie den Prüfstand mit einem passenden Netzkabel an. Stecken Sie das USB-
Ende des Adapterkabels in Ihren PC und den D-Anschlussstecker in die 9-poligen
Steckdose, die mit „PC" beschriftet ist und die sich an der Rückseite von einem Vortex
oder einsäuligen MultiTest Prüfstand oder an der rechten Seite von einem zweisäuligen
MultiTest Prüfstand befindet.
Rückwände von einem Vortex-i (links) und einem MultiTest-i (rechts). Stecken Sie das USB-Kabel in die
PC-Steckdose, die mit dem roten Kreis markiert ist.
5.2 Notausschalter
Mit dem Notausschalter kann jede Bewegung der Traverse oder der Vortex-Drehplatte
abgebrochen werden. Alle andere Befehle werden mit der Betätigung des Notausschalters
ausgeschaltet. Nach Betätigung des Notausschalters bleibt dieser Schalter eingerastet und
jede Bewegung der Traverse oder der Drehplatte wird somit verhindert. Der
Notausschalter kann durch eine Drehung von circa 30 Grad rückgestellt werden.
Notausschalter
Verstelltasten
Das vordere Bedienfeld des MultiTest 1-i. Der Vortex-i hat einen ähnlichen Notausschalter
und rechts- und linksdrehende Verstelltasten.
Mecmesin 13
Montage und Installation von Kraftprüfsystemen vom Typ –i
