uSER GuIDE
HANDbuCH

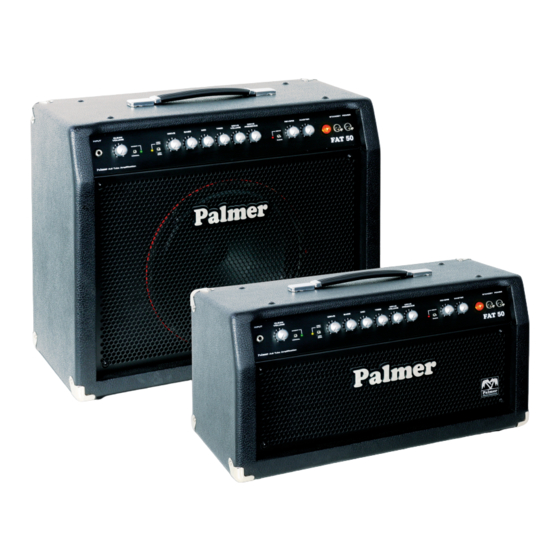

PALMER FAT50 / FAT50H
FuLL Tube GuiTar CoMbo / HEAD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Palmer FAT50

Inhaltszusammenfassung für Palmer FAT50

  • Seite 1 GuIDE HANDbuCH PALMER FAT50 / FAT50H FuLL Tube GuiTar CoMbo / HEAD...
  • Seite 2 The no-compromise FAT50 design provides a world of sounds with punch and definition – from subtle crunch to maximum saturation, and a lively and dynamic clean tone with extended headroom.
  • Seite 3 PALMER FAT50 / FAT50H FuLL Tube GuiTar CoMbo / HEAD...

  • Seite 4: Important Safety Instructions

    IMPoRTANT SaFeTY INSTRuCTIoNS: • Read these instructions! • Keep these instructions! • Heed all warnings! • Follow all instructions in this manual and on the apparatus! • Do not use this apparatus near water, i.e. bathtubs, sinks, swimming pools, wet basements, etc. •...
  • Seite 5 IMPoRTANT SaFeTY INSTRuCTIoNS: - objects have fallen into the product, - the product has been exposed to rain or moisture, - the product has been dropped or the cabinet has been damaged, - the product does not operate normally. • Exposure to extremely high noise levels may cause permanent hearing loss. •...
  • Seite 6 IMPoRTANT SaFeTY INSTRuCTIoNS: CauTioNS The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. euroPeaN MoDeLS A power cord is supplied with an IEC molded socket at one end and a molded mains plug at the other end.If the fitted plug is unsuitable for your type of outlet sockets, it should be cut off and disposed of safely, in case it is inserted into a live socket elsewhere.
  • Seite 7 IMPoRTANT SaFeTY INSTRuCTIoNS: CaNaDa This Class A digital apparatus meets the requirements of the Canadian Interference-Causing Equipment Regulations. Cet appareil numérique de la Classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. CaLiForNia u.S.a. oNLY California 93120 Compliant for Formaldehyde.
  • Seite 8 CoNTeNTS: The FAT50‘s Channels Connectors & Controls Wiring Up & Settings Operating the FAT50 Tube Replacement & Maintenance Troubleshooting Technical Specifications Personal Settings...
  • Seite 9 1 THE FAT 50´S CHaNNeLS: CLeaN Depending on your guitar and pickups this channel covers everything from organic clean tones, transparent warmth, to a crunchy touch-sensitive overdrive. Drive Far beyond clean and crunch this is for the massive, powerful tones with huge amounts of saturation yet always well-defined, balanced, and musical.

  • Seite 10: Front Panel Features

    DRIVE into Heavy Lead for aggressive hard rock sounds and the ultimate solo tone. This function is also footswitchable. Connecting the dedicated Palmer 4-on-the-floor switch to the “Gain Select“ socket on the rear panel defeats the front panel switch. The yellow LED lights when the High Gain mode is selec- ted.
  • Seite 11 This switches between the DRIVE and CLEAN channels. The red LED lights when the DRIVE channel is selected. This function is also footswitchable. Connecting the dedicated Palmer 4-on-the-floor switch to the “Channel Select“ socket on the rear panel defeats the front panel switch.

  • Seite 12: Rear Panel Features

    This controls the alternate master level which is footswitchable with the dedicated 4-on-the-floor switch. FooTSwiTCH Connect the TRS leads from the Palmer 4-on-the-floor switch to remotely select channels, gain mode, master or 2nd level, and to turn the reverb on and off.
  • Seite 13 Power aMPLiFier ouTPuTS For correct impedance matching the FAT50 provides 8 and 16 Ohm loudspeaker outputs. The minimum load is 8 Ohms (1 x 8 or 2 x 16 Ohms). The internal loudspeaker of the combo version is connected to the 16 Ohm output (labeled INTERNAL SPEAKER).
  • Seite 14 3 wiriNG uP & SETTINGS: CoMbo Ill. Amp/ Guitar/ Footswitch/ FX HeaD: Ill. Amp/ Guitar/ Footswitch/ FX/ Loudspeaker Cabinets...
  • Seite 15 THe GaiN FuNCTioN Use the front panel LOW GAIN/ HIGH GAIN switch or the Palmer 4-on-the-floor switch to select the gain mode. The yellow LED on the front panel and a yellow LED on the footswitch light up when HIGH GAIN is active.
  • Seite 16 SHouLD TubeS be rePLaCeD? The tubes used in each FAT50 are high quality long-life tubes exclusively. Make sure to check the following before replacing tubes: Is it the tube or something else – a faulty speaker cable might be the reason for blown power tubes. This might cause the replacements to blow as well.
  • Seite 17 • Do not block the air vents and ensure proper ventilation. • Keep your FAT50 from heat, dust, and moisture.. • Make sure the impedance of your loudspeaker(s) matches the output impedance of your FAT50. Do not connect equipment with inappropriate output levels (e.g. power amps).
  • Seite 18 THe eFFeCT SouND iS uNFoCuSeD aND MuDDY (THe FX LooP iS aCTive): • the effects unit provides a direct signal. This is mixed in with the signal from the FAT50‘s preamp (FX loop set to parallel/DRY) resulting in phase cancellation depending on the effect type and phase. Switch the FX loop to WET, or...

  • Seite 19: Technical Specifications

    7 TECHNICAL SPeCiFiCaTioNS: iNPuT SeCTioN: aDDiTioNaL SPeCiFiCaTioNS iNPuT MaiNS: 230 V AC +/-10% MaX. Power CoNSuMPTioN: 150 W 1/4“ TS (6.3mm) unbalanced Power CoNSuMPTioN @ STaNDbY: 42W iNPuT iMPeDaNCe: 1 MOhm MaiNS FuSe: 250V/ T 1 A (slo-blo) SeNSiTiviTY: -10 dBV aNoDe FuSe: 250V/ T 500mA (slo-blo) MaX.

  • Seite 20: Personal Settings

    8 PerSoNaL SETTINGS:...
  • Seite 21 To prevent feedback at high gain and volume settings reduce Drive Presence and Treble. THiS iS To CerTiFY THaT PALMER FAT50 complies with the provisions of the Directive of the Council of the European Communities on the approximation of the laws of the Member States relating to electromagnetic compatibility according.

  • Seite 22: Manufacturer's Declarations

    MaNuFaCTurer´S DECLARATIoNS: LIMITED warraNTY This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer and Eminence branded products. The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional independent warranty claims towards Adam Hall.

  • Seite 23: Limitation Of Liability

    MaNuFaCTurer´S DECLARATIoNS: LIMITATION OF LiabiLiTY If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

  • Seite 24: Weee-Declaration

    Your Palmer product was developed and manufactured with high quality materials and components wich can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed of sepa- rately from normal waste at the end of its operational lifetime.
  • Seite 25 NoTeS:...
  • Seite 26 Mehr noch: Sicher haben Sie auch sehr klare und persönliche Vorstellungen in Bezug auf ihren Sound und ihren Amp. Die Modelle der Palmer FAT50 Tube Serie sind Charakterstücke, die speziell auf diese Vorstellungen zugeschnitten wurden. Einfach und geradlinig, wie es sich Kenner wünschen, ist jeder einzelne Amp ein Original, das in punkto Ton, Komponenten, Verarbeitung und Optik besticht und individuelle Ansprüche ohne Wenn und Aber erfüllt.
  • Seite 27 PALMER FAT50 / FAT50H FuLL Tube GuiTar CoMbo...

  • Seite 28: Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE! BITTE VOR GEBRAUCH LESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN! • Das Gerät wurde von PALMER gemäss IEC 60065 gebaut und wurde in sicherheitstechnisch einwandfreiem Zustand ausgeliefert. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und die Warnvermerke beachten, die in der Bedienungsanleitung enthalten sind.

  • Seite 29: Aufstellungsort

    SiCHerHeiTSHINWEISE: • Der Anschluss an das Stromnetz erfolgt mit dem mitgelieferten Netzteil oder Netzkabel. • Netzteil: Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Das Netzteil darf nicht mehr betrieben werden. • Vermeiden Sie einen Anschluss an das Stromnetz in Verteilerdosen zusammen mit vielen anderen Stromverbrau- chern.

  • Seite 30: Inhaltsverzeichnis

    Die Kanäle des FAT50 Anschlüsse und Bedienelemente Standard Set Up/Verkabelung Bedienung des FAT50 Röhrentausch, Wartung und Pflege Troubleshooting Technische Daten Persönliche Einstellungen Sicherheitshinweise...

  • Seite 31: Die Fat 50 Kanäle

    Crunch-Ton die gesamte Soundpa- lette jenseits des Drive Kanals. Drive Der Drive Kanal für kraftvolle, voluminöse und offene Sounds. Der FAT50 reagiert in Übersteuerung und Kompres- sion sensibel und dynamisch auf jede Nuance der Spielweise.

  • Seite 32: Anschlüsse Und Bedienelemente

    2 aNSCHLüSSe uND bEDIENELEMENTE: 14 15 16 abbiLDuNG FroNTSeiTe (FroNTPaNeL) 1 iNPuT Eingang zum Anschluß der Gitarre (akzeptiert alle Eingangspegel). 2 CLeaN voLuMe Regelt die Lautstärke des Clean Kanals. Je nach Ausgangsleistung der Pickups lassen sich bei höheren Volume- Einstellungen leicht übersteuerte Blues- und Crunchsounds realisieren. 3 briGHT/ NorMaL waHLSCHaLTer Verstärkt (Gain abhängig, mehr Gain weniger Hochton) den oberen Hochton Bereich und wirkt auf alle Kanäle.
  • Seite 33 14 NeTzLeuCHTe Leuchtet bei eingeschaltetem Amp. 15 Power (vorDerSeiTe) Netzschalter des FAT50. 16 STaNDbY (vorDerSeiTe) Sollte erst 3 bis 4 Minuten nach dem Einschalten des Power Schalters zugeschaltet werden. Sorgt so für ein schonendes Aufheizen der Röhren bzw. schaltet den Amp in Spielpausen stumm, ohne dass ein erneutes Aufheizen...
  • Seite 34 2 aNSCHLüSSe uND bEDIENELEMENTE: 22 23 abbiLDuNG rüCkSeiTe 17 MaiNS iN (rüCkSeiTe) Netzbuchse für das mitgelieferte Euronetzkabel. Achtung: betreiben Sie den Amp niemals ohne angeschlossenen Schutzleiter! Vor Inbetriebnahme sicherstellen, dass die vorhandene Netzspannung mit der auf dem Gerät angegebenen Span- nung übereinstimmt.
  • Seite 35 29/ 30 16 oHMS SeriaL Die 16 Ohm Speaker Ausgänge sind intern in Reihe geschaltet. Bitte schließen sie, an die mit „Internal Speaker“ gekennzeichnete Buchse (29), eine 16 Ohm Box oder, im Fall FAT50 Combo, den eingebauten 16 Ohm Lautspre- cher an.

  • Seite 36: Standard Set Up/Verkabelung

    3 STaNDarD SeT uP / VERkAbELuNG: CoMbo: Abbildung Amp/ Gitarre/ Footswitch/ Effektgerät HeaD: Abbildung Amp/ Gitarre/ Footswitch/ Effektgerät/ Externe cabinets...

  • Seite 37: Das Anwählen Der Kanäle

    4 beDieNuNG DES FAT50: DaS aNwÄHLeN Der kaNÄLe Die zwei Kanäle des FAT50 werden über den Kanalwahlschalter CLEAN/ DRIVE auf der Frontseite oder per Fuß- schalter angewählt. Ist der Drive Kanal angewählt, leuchtet am Amp und am angeschlossenen Fußschalter die rote LED.

  • Seite 38: Röhrentausch, Wartung Und Pflege

    Der Röhrentausch sollte ausschließlich durch technisch qualifiziertes Fachpersonal erfolgen. Vor dem Entfernen des Bleches auf der Rückseite ist der Netzstecker des FAT50 zu ziehen und eine Mindestentladungszeit von 2 Mi- nuten abzuwarten! Ist das Blech demontiert, so können die Röhren vorsichtig aus ihren Sockeln gezogen werden.
  • Seite 39 5 RöHRENTAuSCH, warTuNG uND PFLEGE: wie kaNN MaN Die LebeNSDauer voN röHreN verLÄNGerN? Betreiben sie den FAT50 niemals ohne Last (Lautsprecher)! Ein hochwertiges, knicksicheres Boxenkabel ist daher zwingend notwendig. Nutzen Sie den Standby Schalter! Häufiges Aufheizen der Röhren erhöht den Verschleiß. Das Abschalten der Anodenspannung mit der Standbyfunktion spart Betriebsstunden.

  • Seite 40: Problemlösung

    Falls der Defekt erneut auftritt, sollte ein PALMER Fachhändler kontaktiert werden. • Die Sicherung für die Röhrenheizung hat angesprochen (Röhren glühen nicht). Sicherung durch eine neue Siche- rung mit entsprechendem Typ und Wert ersetzen. Falls der Defekt erneut auftritt, sollte ein PALMER Fachhändler kontaktiert werden.

  • Seite 41: Technische Spezifikationen

    7 TECHNISCHE SPeziFikaTioNeN: eiNGaNGS-SekTioN: aNoDeNSiCHeruNG: 250V/ T 500mA buCHSe: 6.3 mm (1/4“) HeizuNGSSiCHeruNG: 250V/ T 5 A TYP: unsymetrisch Achtung! Bei Austausch von Sicherungen nur träge (T) eiNGaNGSiMPeDaNz: 1 MOhm Sicherungen nach IEC127(5 x 20mm) mit entsprechen- eMPFiNDLiCHkeiT: -10 dBV dem Wert und Abschaltvermögen verwenden.

  • Seite 42: Persönliche Einstellungen

    8 PerSöNLiCHe EINSTELLuNGEN:...
  • Seite 43 Gain- und Lautstärkeeinstellungen Drive Presence und Treble Pegel um unerwünschten Feedbacks vorzu- beugen. Es wird hiermit für das folgend bezeichnete Produkt PaLMer FaT50 bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG festgelegt sind. Diese Erklärung gilt für alle Exemplare.

  • Seite 44: Garantiebestimmungen

    HerSTeLLerERkLÄRuNGEN: GaraNTieBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

  • Seite 45: Haftungsbeschränkung

    MaNuFaCTurer´S DECLARATIoNS: HaFTuNGSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw.

  • Seite 46: Batterien Und Akkus

    NoTeS: weee-DEKLARATION Ihr Palmer Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wiede r verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.
  • Seite 47 NoTizeN:...
  • Seite 48 WWW.PaLMer-GerMaNY.CoM adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
