Seite 2

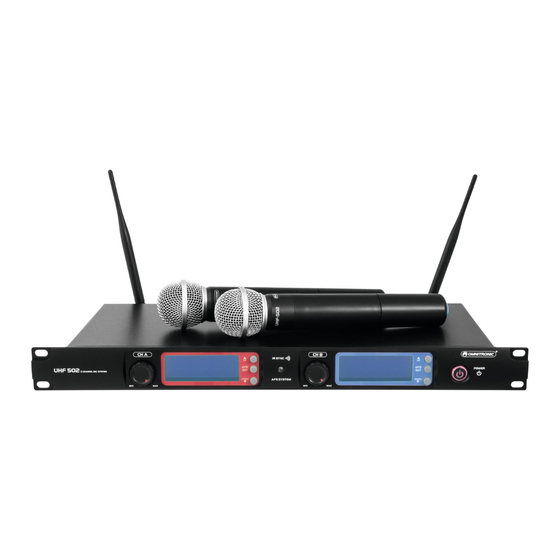

UHF-502 WIRELESS MIC SYSTEM Funkmikrofonsystem Wireless Mic System • 2-Kanal-Multifrequenz-Empfangseinheit und 2 • 2-channel multifrequency receiver unit and 2 hand- Handmikrofone in UHF-PLL-Technik held microphones with UHF PLL technology • Erhältlich in den Frequenzbereichen 823-832 MHz und • Available in frequency ranges 823-832 MHz and...
EINFÜHRUNG Willkommen bei Omnitronic! Schön, dass Sie sich für das Funkmikrofonsystem UHF-502 entschieden haben. Das System besteht aus zwei dynamischen Handmikrofonen mit integriertem Sender, die zur drahtlosen Signalübertragung an die jeweilige Empfangseinheit dienen. Der automatische Frequenzsuchlauf (AFS) findet auf Knopfdruck störungsfreie Übertragungskanäle. Durch Synchronisation per Infrarot zwischen Empfangseinheit und Sender ist das System schnell und fehlerfrei einsatzbereit.
Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass die Geräte der UHF-502-Serie die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllen. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.
BEDIENELEMENTE UND ANSCHLÜSSE Empfänger Empfangseinheit A Empfangseinheit B Lautstärkeregler für das Ausgangssignal des jeweiligen Kanals an den rückseitigen Ausgängen. LCD-Anzeige Tasten ▲ und ▼ zum manuellen Einstellen des Übertragungskanals. Durch gleichzeitigen Druck auf beide Tasten lässt sich der Sperrmodus aktivieren und deaktivieren. Infrarot-Schnittstelle Taste AFS SET für den automatischen Kanalsuchlauf Hinterleuchteter Netzschalter...
Display Funksignalpegel RF Audiopegel AF Übertragungskanal Funkfrequenz IR-Übertragung Aktivierte Stummschaltung Aktivierter Sperrmodus Funkmikrofon Mikrofonmodul Betriebsanzeige Taste Ein/Aus und Stumm Batteriefach für zwei 1,5-V-Batterien Infrarotschnittstelle Batteriefachabdeckung...
INBETRIEBNAHME Empfänger aufstellen und Antennen anschließen Stellen Sie den Empfänger auf einer ebenen Fläche auf. Schließen Sie die beiliegenden Empfangsantennen an die Antennenbuchsen an und richten Sie die Antennen senkrecht auf. Für optimale Übertragungsqualität platzieren Sie den Empfänger in Höhe der Mikrofone und halten eine freie Sichtlinie aufrecht. Achten Sie darauf, dass der Empfang nicht durch Gegenstände in der Übertragungsstrecke oder andere Funksender gestört ist.
BEDIENUNG Schalten Sie den Empfänger mit dem Netzschalter ein. Der Schalter und das Display leuchten auf. Halten Sie den Ein-/Ausschalter an den Mikrofonen für ca. 2 Sekunden gedrückt, um sie einzuschalten. Die Betriebsanzeige leuchtet gelb auf. Leuchtet sie rot, sind die Batterien erschöpft und müssen ersetzt werden.
PROBLEMBEHEBUNG PROBLEM LÖSUNG Gerät lässt sich nicht • Überprüfen Sie die Anschlussleitung des Netzteils und eventuelle anschalten. Verlängerungsleitungen. Kein Ton; RF-Anzeige • Sicherstellen, dass Sender und Empfänger eingeschaltet sind. am Empfänger leuchtet • Batterieanzeige des Senders überprüfen, um sicherzustellen, dass die nicht auf.
INTRODUCTION Welcome to Omnitronic! Thank you for choosing the UHF-502 wireless microphone system. The system consists of two dynamic hand-held microphones with integrated transmitters which serve for wireless signal transmission to the respective receiver. The automatic frequency scan (AFS) finds interface-free channels with the push of one button.
EU Declaration of Conformity Steinigke Showtechnic GmbH hereby declares that the components of the UHF-502 series are in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The complete Declaration of Conformity can be found at www.steinigke.de.
OPERATING ELEMENTS & CONNECTIONS Receiver Receiver unit A Receiver unit B Volume control for audio signal of the respective channel at the rear outputs. Buttons ▲ and ▼ to manually select the transmission channel. By pressing both buttons simultaneously the lock mode is enabled and disabled. Infrared interface Button AFS SET for automatic frequency scanning Backlit power switch...
Display Radio signal strength RF Audio level AF Transmission channel Radio frequency IR transmission Active muting Active lock mode Hand-held Microphone Microphone head Power indicator On/off and mute button Battery compartment for two 1.5 V batteries Infrared interface Battery compartment cover...
INSTALLATION Placing the Receiver and Connecting the Antennas Place the receiver on a plane surface. Connect the antennas provided to the antenna jacks and put them in a vertical position. For best transmission quality, place the receiver at the height of the microphones and maintain a line-of-sight between the devices.
OPERATION Switch on the receiver with the power switch. The switch and the display light up. To switch on the microphones, keep the power switch pressed for about 2 seconds. The battery indicator lights up yellow. If the indicator lights up red, the inserted batteries are going flat and have to be replaced. Perform the automatic channel scan on each receiver section to select an interference-free transmission channel.
PROBLEM CHART PROBLEM REMEDY No power. • Check connection cable of power unit and any extension cables. No sound; receiver RF • Make sure transmitter and receiver are switched on. indication does not light. • Check receiver battery indication to ensure that batteries are providing power. Replace batteries if necessary.
