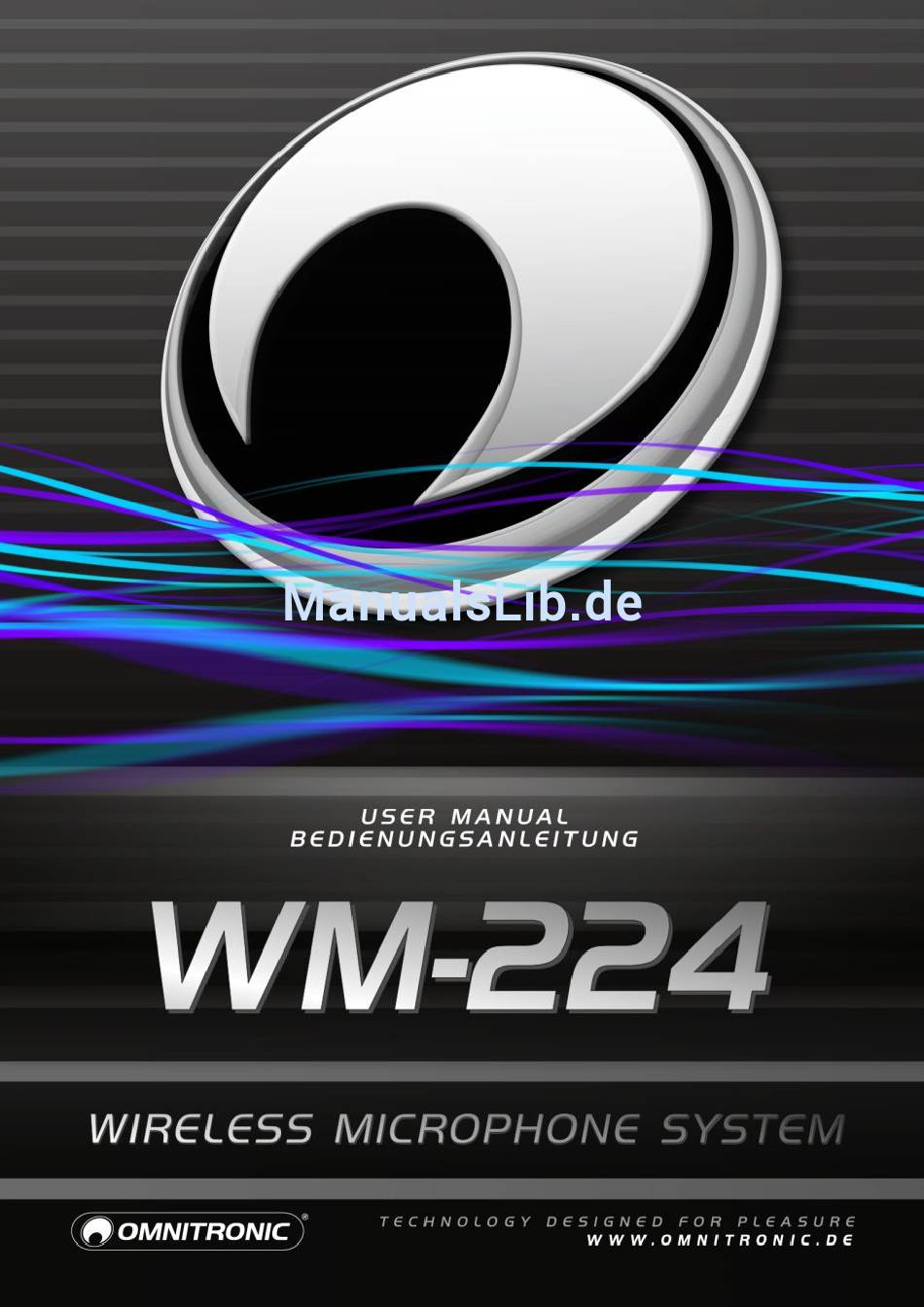

Omnitronic WM-224 Bedienungsanleitung

Digitale übertragung im 2,4-ghz-bereich ermöglicht hohe störsicherheit und einzigartige klangqualität

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Omnitronic WM-224

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Einführung 1 Einführung ........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 1.1 Produktmerkmale ......3 2 Sicherheitshinweise ....... 4 Diese Bedienungsanleitung zeigt Ihnen, wie Sie das 3 Bedienelemente und Anschlüsse . 5 Funkmikrofonsystem in Betrieb nehmen und nutzen.
  • Seite 4: Sicherheitshinweise

    Gerät entfernt werden, ansonsten Garantieanspruch erlischt. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät WM-224 die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar. 4 • DE...
  • Seite 5: Bedienelemente Und Anschlüsse

    3 3 3 3 Bedienelemente und Anschlüsse 3.1 Empfänger Element Funktion Lautstärkeregler CH A und CH B Regeln das Ausgangssignal des jeweiligen Kanals am rückseitigen Ausgang. Tasten ID PAIRING Zur Synchronisierung mit dem entsprechenden Mikrofon. Verbindungsanzeige RF Zeigen eine bestehende Funkverbindung zum entsprechenden Mikrofon.
  • Seite 6: Handmikrofone

    3.2 Handmikrofone Element Funktion Betriebsanzeige Leuchtet als Betriebsanzeige und blinkt bei der Synchronisierung mit dem Empfänger Ein-/Ausschalter Zum Ein-/Ausschalten einmal drücken. Zur Synchronisierung mit dem Empfänger zweimal drücken. Batteriefachabdeckung Batteriefach Legen Sie hier zwei 1,5-V-Batterien ein. 4 4 4 4 Inbetriebnahme und Bedienung 4.1 Empfänger aufstellen Stellen Sie den Empfänger auf einer ebenen Fläche auf und richten Sie die beiden Antennen senkrecht auf.
  • Seite 7: Empfänger Anschließen

    4.2 Empfänger anschließen 1) Schließen Sie den Ausgang OUTPUT des Empfängers an das nachfolgende Gerät (z. B. Mischpult, Verstärker) an. An der unsymmetrisch beschalteten 6,3-mm-Klinkenbuchse liegt das Mischsignal der beiden Mikrofone an. 2) Verbinden Sie zum Schluss die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am Empfänger und stecken Sie das Netzteil in die Steckdose ein.
  • Seite 8: Übertragungskanal Ändern

    DIP-Schaltern am Empfänger ändern. Es stehen 16 Übertragungskanäle zur Auswahl. Achten Sie darauf einen Mindestabstand von 2 Kanälen einzuhalten, um eine gegenseitige Störung beider Mikrofone auszuschließen. 5 5 5 5 Technische Daten WM-224 Trägerfrequenz: 2404 - 2474 MHz, 16 Kanäle RF-Ausgangsleistung:...
  • Seite 10: Introduction

    Contents 1 Introduction 1 Introduction ........10 Welcome to Omnitronic! Thank you for choosing one of our products. 1.1 Product features ......10 2 Safety Instructions ......11 This user manual will show you how to install and operate 3 Operating Elements and Connections 12 the wireless microphone system.
  • Seite 11: Safety Instructions

    Please keep them for future reference. • The wireless microphone system WM-224 consists of two dynamic hand-held microphones with integrated transmitter which serve for wireless signal transmission to the receiving unit. The microphone signals are digitally transmitted with low interference on 2 of 16 selectable channels in the 2.4 GHz range.
  • Seite 12: Operating Elements And Connections

    3 3 3 3 Operating Elements and Connections 3.1 Receiver Element Function CH A and CH B level controls Control the audio signal of the corresponding channel at the rear output. ID PAIRING buttons For synchronization with the corresponding microphone. RF connection indicators Indicate an existing connection to the corresponding microphone.
  • Seite 13: Hand-Held Microphones

    3.2 Hand-held microphones Element Function Power indicator Lights up as a power indication. Flashes during synchronization with the receiver. Power on/off Press once, to switch on and off. Press twice for synchronization with the receiver. Battery compartment cover Battery compartment Insert two 1.5 V batteries here.
  • Seite 14: Connecting The Receiver

    4.2 Connecting the receiver 1) Connect the output of the receiver to the subsequent unit (e.g. mixer, amplifier). The 6.3 mm jack is unbalanced and supplies the mixed signal of both microphone channels. 2) Finally, connect the power adapter to the power input of the receiver and the mains plug to a mains socket.
  • Seite 15: Changing The Transmission Channel

    There are 16 transmission channels available. To prevent mutual interference of both microphones, a minimum distance of 2 channels must be adjusted. 5 5 5 5 Technical Specifications WM-224 Carrier frequency: 2404 - 2474 MHz, 16 channels RF power output:...
  • Seite 16 WM- - - - 224 © OMNITRONIC 2017 D00107941 Version 1.0...
