Rs232-Schnittstelle; Installation; Software-Installation - MICRO-EPSILON thermoMETER CTLF Betriebsanleitung

Aus- und Eingänge
7.2.2

7.2.2.1 Installation

i
Der thermoMETER CTL benötigt in jedem Fall eine externe Spannungsversorgung.

7.2.2.2 Software-Installation

Nach Anschluss des RS232-Kabels am PC und Starten der CompactConnect Software wird die digitale Kom-
munikation hergestellt.
In der CompactConnect Software muss die gleiche Baudrate wie am thermoMETER CTL eingestellt werden
(Werksvoreinstellung: 9,6 kBaud).
i

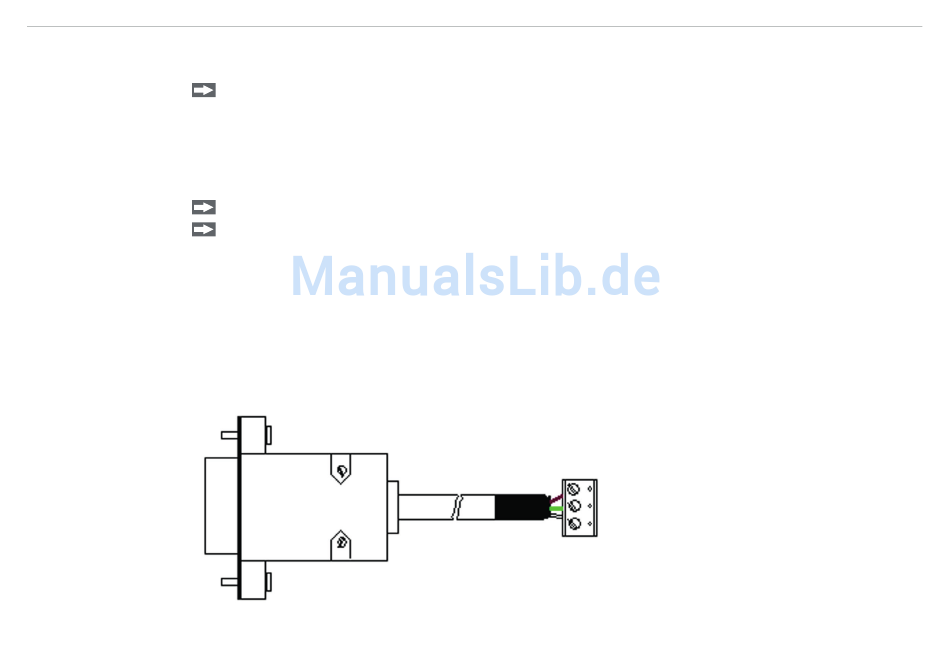

Abb. 13 Anschlussbelegung RS232
thermoMETER CTL

RS232-Schnittstelle

Montieren Sie den RS232-Adapter, siehe Kap. 7.2.
Bitte beachten Sie die richtige Anschlussbelegung entsprechend der Zeichnung und der Bezeichnung
auf der Platine, siehe Abb. 13.
Installieren Sie bitte die CompactConnect Software, siehe Kap.
Folgen Sie den Hinweisen in der Softwareanleitung auf der mitgelieferten CompactConnect Software-
CD.
Bitte vergewissern Sie sich, dass im Menü Extras / Optionen die Option Suche auch Nicht-USB-
Geräte in der CompactConnect Software aktiviert ist.
10.
GND - braun
TXD - grün
RXD - weiß
Seite 51
