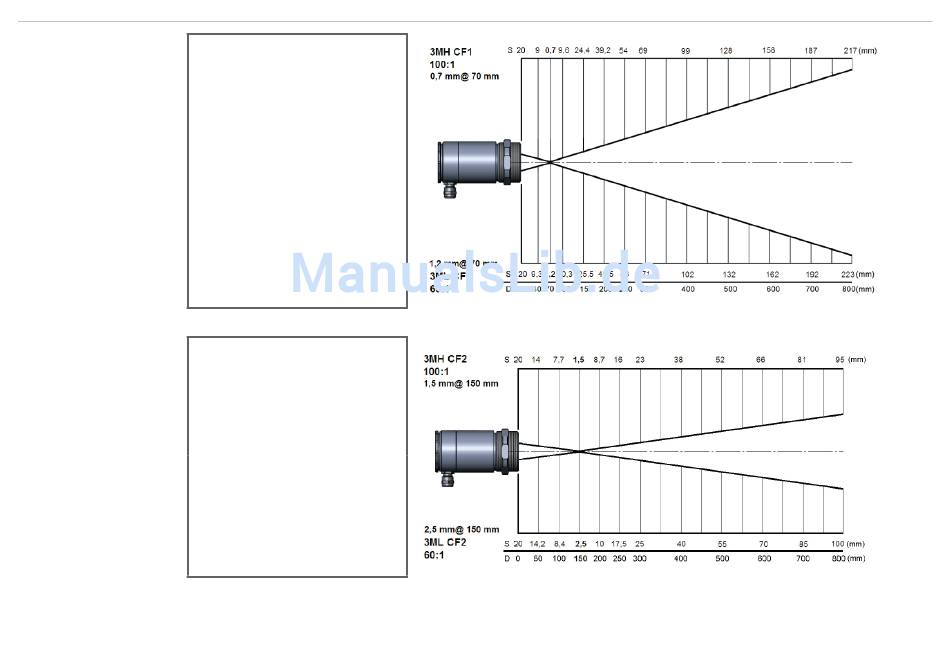

Optische Diagramme
M-3H
Optik: CF1
D:S (Fokusentfernung)
= 100:1
0,7 mm @ 70 mm
D:S (Fernfeld) = 3:1
M-3L
Optik: CF1
D:S (Fokusentfernung) = 60:1
1,2 mm @ 70 mm
D:S (Fernfeld) = 3:1
M-3H
Optik: CF2
D:S (Fokusentfernung)
= 100:1
1,5 mm @ 150 mm
D:S (Fernfeld) = 7:1
M-3L
Optik: CF2
D:S (Fokusentfernung) = 60:1
2,5 mm @ 150 mm
D:S (Fernfeld) = 6:1
