MICRO-EPSILON thermoMETER CTLF Betriebsanleitung Seite 28

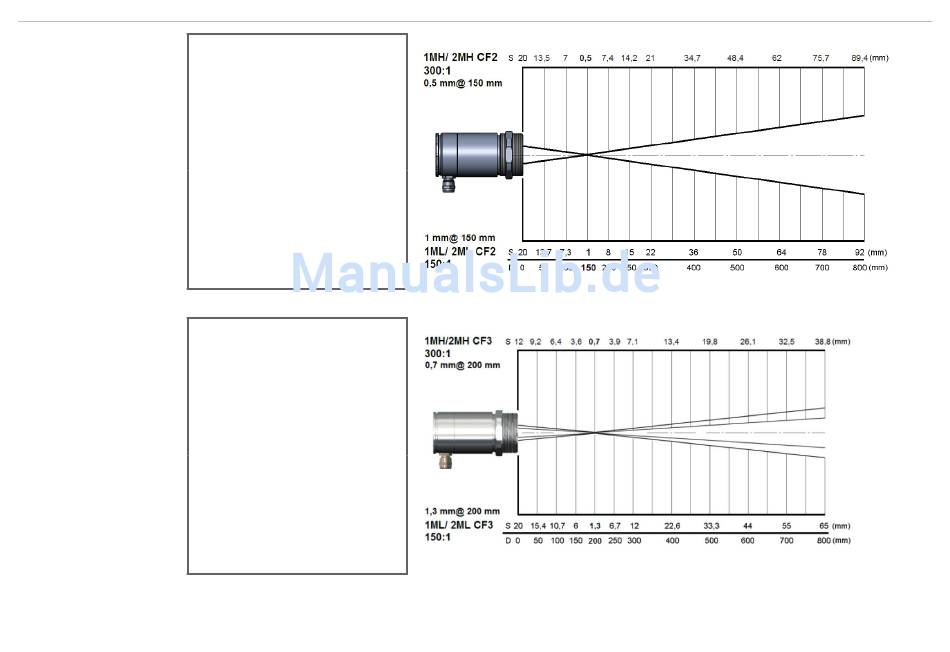

Optische Diagramme
M-1H/ M-1H1/ M-2H/ M-2H1/
M-3H1/ M-3H2/ M3-H3
Optik: CF2
D:S (Fokusentfernung)
= 300:1
0,5 mm @ 150 mm
D:S (Fernfeld) = 7,5:1
M-1L/ M-2L
Optik: CF2
D:S (Fokusentfernung)
= 150:1
1 mm @ 150 mm
D:S (Fernfeld) = 7:1
M-1H/ M-1H1/ M-2H/ M-2H1/
M-3H1/ M-3H2/ M3-H3
Optik: CF3
D:S (Fokusentfernung)
= 300:1
0,7 mm @ 200 mm
D:S (Fernfeld) = 10:1
M-1L/ M-2L
Optik: CF3
D:S (Fokusentfernung)
= 150:1
1,3 mm @ 200 mm
D:S (Fernfeld) = 10:1
