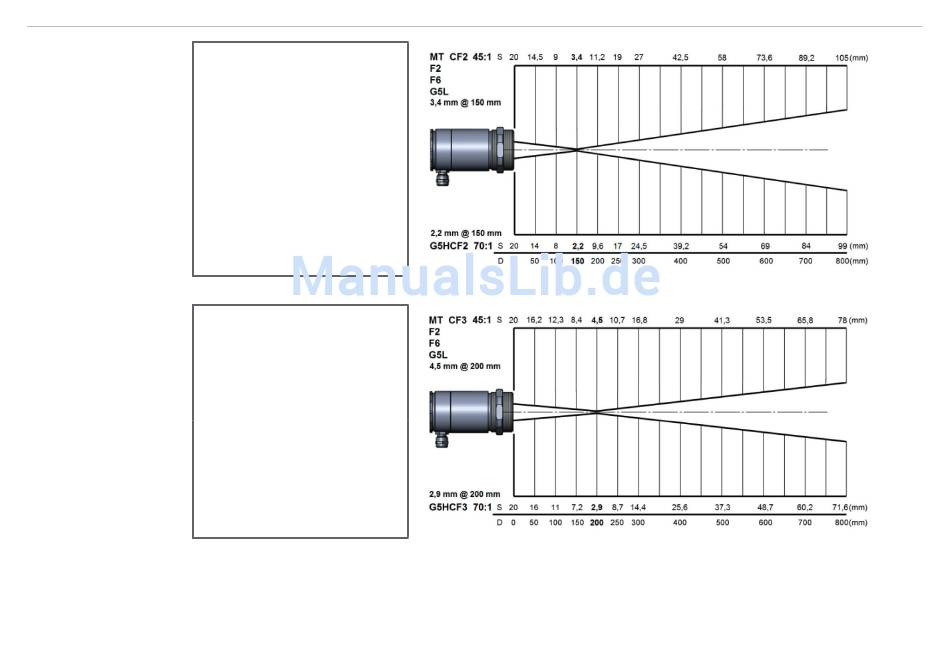

Optische Diagramme
GL / CTLC-4 / CTLC-2 /
CTLC-6
Optik: CF2
D:S (Fokusentfernung) = 45:1
3,4 mm @ 150 mm
D:S (Fernfeld) = 6:1
GH
Optik: CF2
D:S (Fokusentfernung) = 70:1
2,2 mm @ 150 mm
D:S (Fernfeld) = 6,8:1
GL / CTLC-4 / CTLC-2 /
CTLC-6
Optik: CF3
D:S (Fokusentfernung) = 45:1
4,5 mm @ 200 mm
D:S (Fernfeld) = 8:1
GH
Optik: CF3
D:S (Fokusentfernung) = 70:1
2,9 mm @ 200 mm
D:S (Fernfeld) = 9,2:1
