Elektrische Installation
Anschlusskennzeichnung (Modelle CTL/ CTLF/ CTLC/ CTLG)
+8 ... 36 VDC Spannungsversorgung
GND
Masse (0 V) der Spannungsversorgung
GND
Masse (0 V) der internen Ein- und Ausgänge
OUT-AMB
Analogausgang Sensortemperatur (mV)
OUT-TC
Analogausgang Thermoelement (J oder K)
OUT-mV/mA
Analogausgang Objekttemperatur (mV oder mA)
F1-F3
Funktionseingänge
AL2
Alarm 2 (open-collector Ausgang)
3V SW
ROSA/ Spannungsversorgung Laser (+)
GND
GRAU/ Spannungsversorgung Laser (-)
BRAUN
Temperaturfühler Sensor
WEISS
Temperaturfühler Sensor
GRÜN
Detektorsignal (-)
GELB
Detektorsignal (+)
thermoMETER CTL

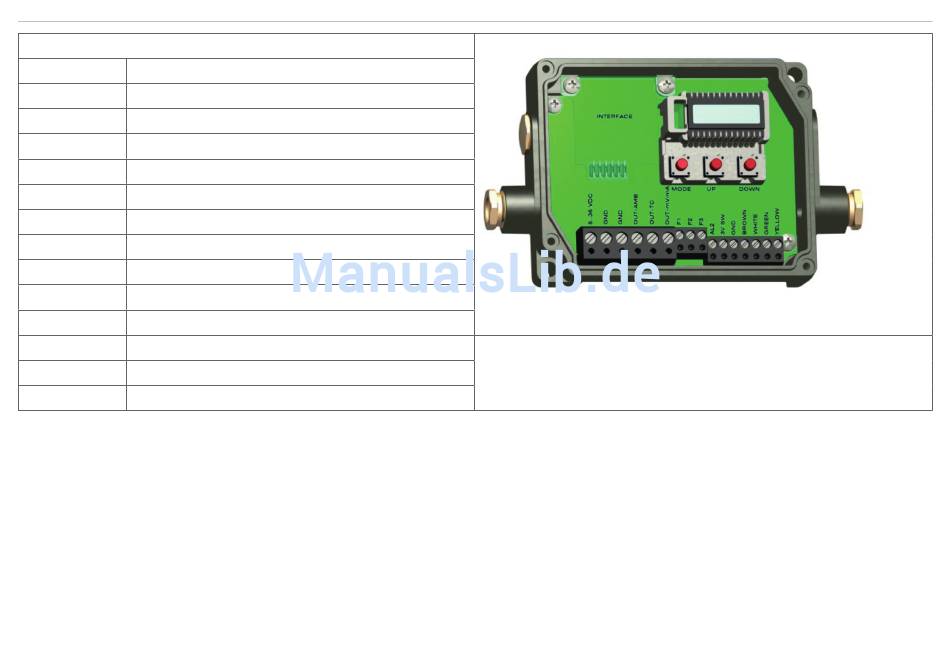

Abb. 5 Geöffneter Controller CTL/ CTLF/ CTLC/ CTLG mit
Anschlussklemmen
Seite 40
