MICRO-EPSILON thermoMETER CTLF Betriebsanleitung Seite 41

Elektrische Installation
Anschlusskennzeichnung (Modelle CTLM)
+8 ... 36 VDC Spannungsversorgung
GND Masse (0 V) der Spannungsversorgung
GND Masse (0 V) der internen Ein- und Ausgänge
AL2 Alarm 2 (open-collector Ausgang)
OUT-TC Analogausgang Thermoelement (J oder K)
OUT-mV/mA Analogausgang Objekttemperatur (mV oder mA)
F1-F3 Funktionseingänge
GND Masse (0 V)
3V SW ROSA/ Spannungsversorgung Laser (+)
GND GRAU/ Spannungsversorgung Laser (-)
BROWN Temperaturfühler Sensor (NTC)
WHITE Masse Sensor
GREEN Spannungsversorgung Sensor
YELLOW Detektorsignal
thermoMETER CTL

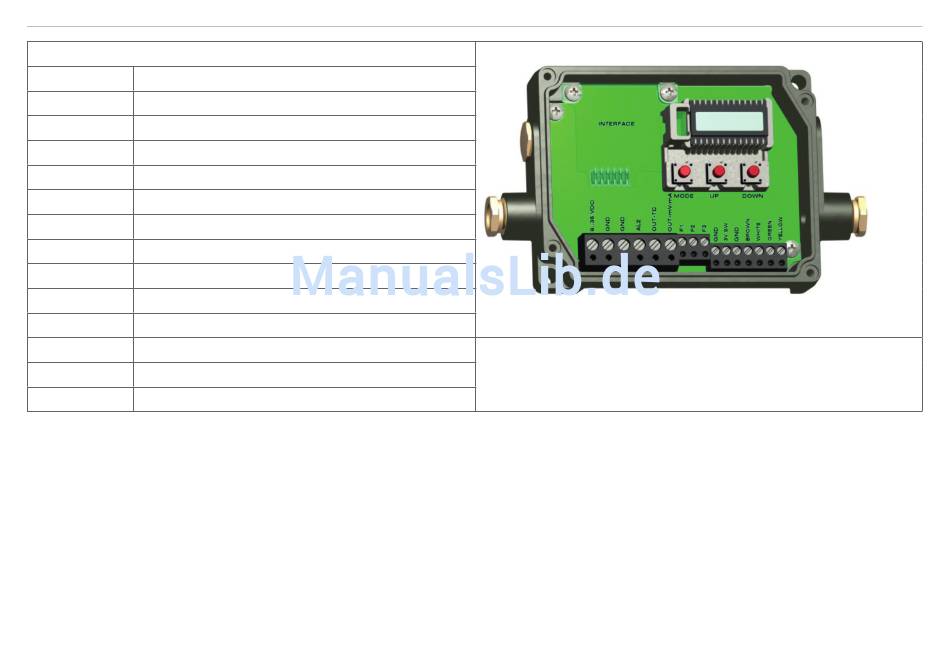

Abb. 6 Geöffneter Controller CTLM mit Anschlussklemmen
