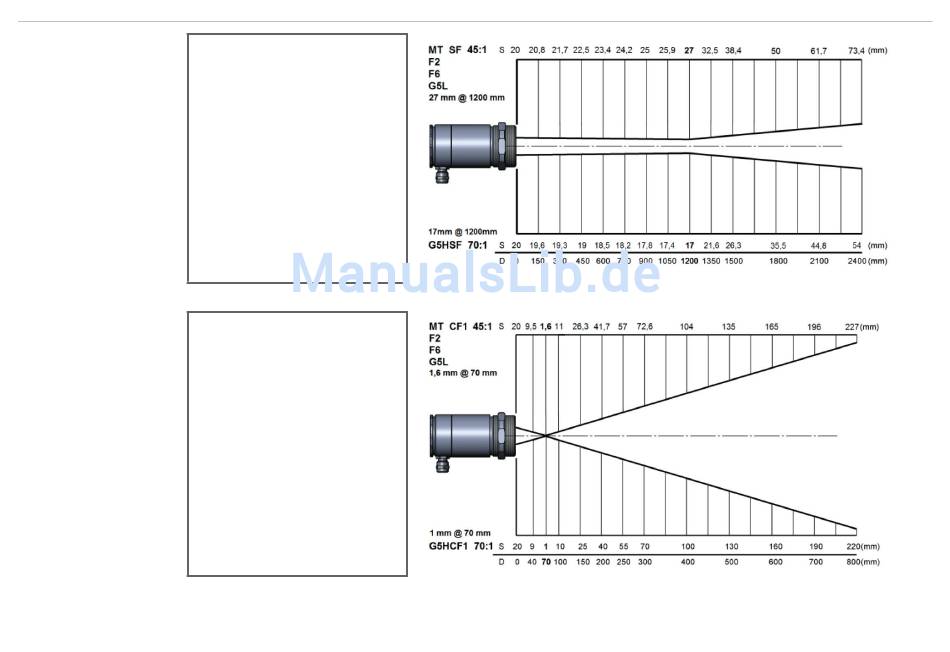

Optische Diagramme
GL / CTLC-4 / CTLC-2 /
CTLC-6
Optik: SF
D:S (Fokusentfernung) = 45:1
27 mm @ 1200 mm
D:S (Fernfeld) = 25:1
GH
Optik: SF
D:S (Fokusentfernung) = 70:1
17 mm @ 1200 mm
D:S (Fernfeld) = 33:1
GL / CTLC-4 / CTLC-2 /
CTLC-6
Optik: CF1
D:S (Fokusentfernung) = 45:1
1,6 mm @ 70 mm
D:S (Fernfeld) = 3:1
GH
Optik: CF1
D:S (Fokusentfernung) = 70:1
1 mm @ 70 mm
D:S (Fernfeld) = 3,4:1
